YJJ MPX5700DP سنسور فشار فرقی 0 ¥ 700kPa برای اتوماسیون صنعتی

توضیحات محصول:

YJJ MPX5700DP سنسور فشار فرقی 0 ¥ 700kPa برای اتوماسیون صنعتی

ویژگی ها:

دو پورت، منبع برق 5 ولت، سنسور فشار دیفرانسیل جبران شده بر روی تراشه، محدوده 0 ¥ 700 kPa، خروجی ولتاژ آنالوگ (0.2 ¥ 4.7 ولت) ، جبران و کالیبراسیون دمای داخلی،مناسب برای سناریوهای اندازه گیری فشار فرقی متوسط و بالا / فشار اندازه گیری / فشار مطلق.

پارامترهای کلیدی (بررسی سریع) جدول

پارامتر متنی: نمادین / ارزش مرزی توضیح

نوع فشار فشار دیفرانسیل / فشار گج / فشار مطلق (تشکیلات متعدد)

همان سری) پورت های دوگانه، قادر به اندازه گیری تفاوت فشار در هر دو سر یا فشار گج یک سر. نیمه هادی

محدوده 0 ¥ 700 kPa (0 ¥ 101.5 psi) اندازه گیری فشار متوسط بالا، پوشش سناریوهای صنعتی / خودرو

منبع برق 4.75 ∙ 5.25 VDC (معمولا 5 V) خروجی متناسب، خطی با منبع برق مطابقت دارد

محدوده خروجی 0.20 ¥ 4.70 V 0 kPa به 0.2 V، 700 kPa به 4.7 V مربوط می شود

حساسیت 6.4 mV/kPa تبدیل خطی مناسب

دقت / خطی ± 2.5٪ FS جبران بر روی تراشه، بدون نیاز به پردازش اضافی حرکت دمایی

زمان پاسخ 1 ms (10%~90%) پاسخ دینامیکی سریع

دمای کار -40 تا +125 °C طیف گسترده ای از دمای مناسب برای کاربردهای صنعتی / خودرو / در فضای باز

فشار بیش از حد / شکستن 2800 kPa (406 psi) / 3500 kPa مقاوم در برابر سوء استفاده و شوک مکانیکی

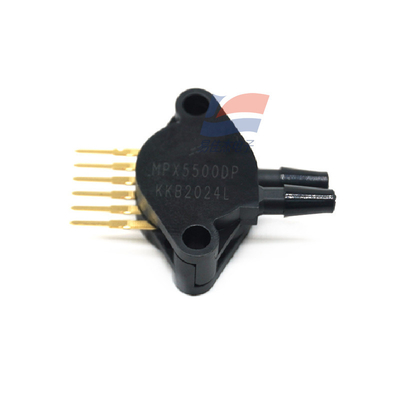

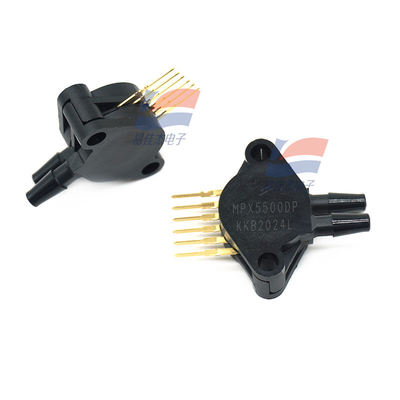

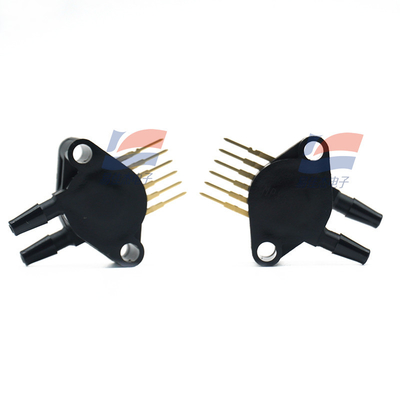

بسته بندی SIP 6 پین (تعویض سوراخ) دو پورت قلاب معکوس، آسان برای اتصال تحت فشار

جریان کار ≤10 mA مصرف متوسط برق

اصول و ویژگی ها

با استفاده از یک اندازه گیری کشش استرس برش سیلیکون MEMS مقاوم، تغییر شکل دیافراگم مقاومت پل را تغییر می دهد و خروجی به صورت خطی با فشار مطابقت دارد.نیمه هادی.

شرایط سیگنال روی تراشه، جبران و کالیبراسیون دما، ادغام بالا، خروجی مستقیم سیگنال آنالوگ قابل استفاده، کاهش هزینه طراحی سیستم.

از سه حالت اندازه گیری فشار دیفرانسیل، فشار اندازه گیری و فشار مطلق (مدل های مختلف در یک سری) پشتیبانی می کند که برای نیازهای مختلف کاربردی مناسب است.هدف اصلی

اتوماسیون صنعتی: نظارت بر فشار سیستم هیدرولیک / هوا، تشخیص تفاوت فشار لوله، تشخیص نشت، کنترل فشار هوا HVAC، اتصال ایمنی فرآیند.

الکترونیک خودرو: فشار ورودی موتور، سیستم ترمز، نظارت بر فشار تایر، فشار روغن ترانسمیشن، تشخیص فشار پس از درمان خروجی.

تجهیزات پزشکی: فشار دستگاه تنفسی، تخلیه فشار منفی، کنترل فشار پمپ تزریق، ماژول تفاوت فشار مانیتور.

ماشین آلات ساختمانی و امنیت: نظارت بر فشار حفاری هیدرولیک / جرثقیل، فشار آب سیستم آتش نشانی، آژیر نشت و اندازه گیری سطح مایع.

نکات انتخاب و استفاده

همان سری MPX10DP (0 ¥ 10 kPa) ، با تفاوت محدوده قابل توجهی. لطفا بر اساس محدوده فشار واقعی انتخاب کنید.

5V سیستم منبع برق مستقیم، خروجی به طور مستقیم به MCU ADC متصل، نیازی به شرایط سیگنال پیچیده.

در هنگام استفاده از نظارت فشار دو پورت مراقب جهت باشید. تفاوت فشار معکوس ممکن است بر دقت اندازه گیری تأثیر بگذارد؛ از نصب در جایی که پورت ها در معرض تغییر شکل قدرت هستند، اجتناب کنید.

دقت هنوز هم با ±2.5٪ FS تحت طیف گسترده ای از دما، مناسب برای کاربردهای صنعتی و خودرو است.

مشخصات:
