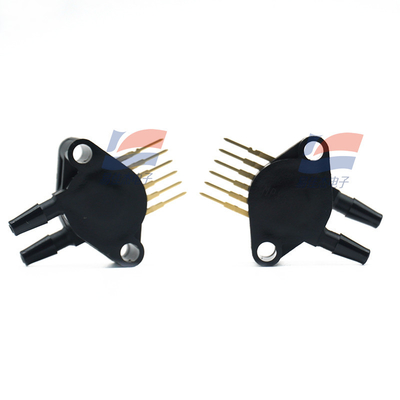

YJJ MPX10DP 10KPA دو پورت بدون جبران سنسور فشار دیفرانسیل

توضیحات محصول:

YJJ MPX10DP سنسور فشار دیفرانسیل بدون جبران دو پورت

ویژگی ها:

دو پورت، سنسور فشار دیفرانسیل غیر جبران شده، محدوده 0~10 kPa، خروجی ولتاژ آنالوگ، سازگار با منبع برق 3.0~6.0 ولت، مناسب برای میکرو فشار،سناریوهای تشخیص فشار فرقی و سطح مایع/جریان.

پارامترهای کلیدی (بررسی سریع) جدول

پارامتر متنی: نمادین / ارزش مرزی توضیح

نوع فشار فشار تفاوتی دو پورت، تفاوت فشار بین دو سر اندازه گیری

محدوده 0 ¥10 kPa (0 ¥1.45 psi) اندازه گیری میکرو فشار

منبع برق 3.0×6.0 VDC خروجی نسبت سنجی

خروجی در مقیاس کامل (VFSS) 35 mV معمولی (2050 mV) خطی متناسب با فشار

حساسیت 3.5 mV/kPa تبدیل مناسب

خطی بودن ±1.0٪ VFSS پایه دقت کلی

زمان پاسخ: 1.0 ms (10%~90%) پاسخ دینامیکی سریع

دمای کار -40 تا +125 °C طیف گسترده ای از دمای مناسب برای صنایع صنعتی / پزشکی

حفاظت از بیش از حد فشار 75 kPa؛ 100 kPa مقاومت در برابر سوء استفاده

عوارض خروجی 7501250 Ω آسان برای مطابقت با ADC / تقویت کننده عملیاتی

بسته 4-پین سوراخ (مورد 344C) دو پورت شعاعی، همان خروجی جانبی

اصول و ویژگی ها

سنسور فشار برش سیلیکونی نوع MEMS، تغییر شکل دیافراگم باعث تغییر مقاومت پل می شود، ولتاژ خروجی متناسب با تفاوت فشار است.

هیچ تعویض / کالیبراسیون دمای داخلی ، نیاز به تعویض مدار خارجی ، مناسب برای سفارشی سازی دقت و حرکت دمای.

خروجی نسبت سنجی: خروجی متناسب با تغییر منبع برق مقیاس بندی می شود، مناسب برای سیستم های 3.3 V / 5 V است. هدف اصلی

پزشکي: فشار راه تنفسي تهويه كننده، تخليه فشار منفی، بررسي تفاوت فشار

صنعتی: تهویه و تهویه مطبوع حجم / فشار هوا، تشخیص نشت، کنترل فرآیند، سیستم پنوماتیک

رباتیک / اتوماسیون: فشار سیلندر هوا، نشان دادن سطح مایع، اندازه گیری جریان.

مصرف کننده / محیط زیست: سطح آب ماشین لباسشویی، سیستم کنترل محیط زیست، محل نشت.

نکات انتخاب و استفاده

بدون جبران، جبران دمای خارجی و تنظیم سیگنال مورد نیاز است. یک ADC 16 بیتی می تواند وضوح را بهبود بخشد.

پورت های دوگانه باید به درستی برای فشار متصل شوند. از اندازه گیری غیرطبیعی ناشی از تفاوت فشار معکوس اجتناب کنید.

3.3 V یا 5 V را با توجه به منبع برق سیستم انتخاب کنید. نقطه صفر / مقیاس کامل را با توجه به محدوده و الزامات دقت کالیبر کنید.
