YJJ R2868 نور UV پنجره جانبی از طرف لامپ R9454 وارد UV و آشکارساز شعله می شود

YJJ R2868 C10807-01 اثر فوتو الکتریکی فلز و اثر تکثیر گاز UVTRON Ultraviolet On/Off Detector Flame Sensor نسخه نمایش

ویژگی ها:

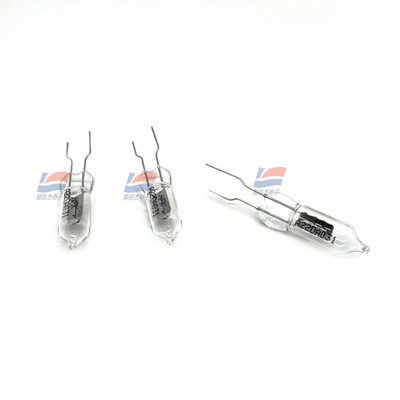

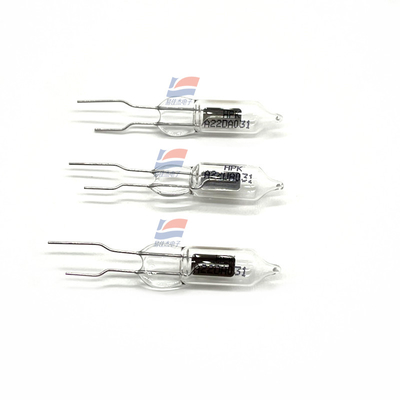

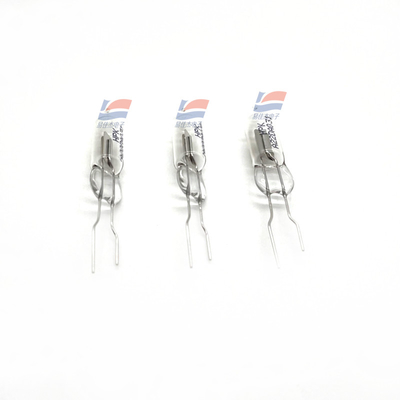

R2868 یک آشکارساز UVTRON ماوراء بنفش روشن / خاموش است که از اثر فوتو الکتریکی فلز و اثر تکثیر گاز استفاده می کند.دارای محدوده حساسیت طیف باریک از 185 نانومتر تا 260 نانومتر است و به طور کامل نسبت به نور قابل مشاهده حساس نیستبرخلاف آشکارسازهای نیمه هادی، به فیلتر قطع نور قابل مشاهده نیاز ندارد، که استفاده از آن بسیار راحت است.

پارامترهای دقیق

ویژگی های حساسیت طیف (کوتاه) 185 nm

ویژگی های حساسیت طیف (طول) 260 nm

ماده الکترود Ni

وزن 1.5 گرم

[حداقل نامگذاری شده] ولتاژ منبع برق (DC) 400 ولت

[حداکثر نامگذاری شده] متوسط تخلیه جریان 1 mA

[حداکثر امتیاز] حداکثر جریان 30 mA

[حداکثر نامگذاری شده] محدوده دمای عملیاتی -40 تا +125 °C

ولتاژ شروع تخلیه (DC) 280 V

ولتاژ نگهدارنده تخلیه (DC) 240 V

ارزش حساسیت معمولی 5000 min-1

حداکثر مقدار پس زمینه 10 min-1

[پارامترهای عملیاتی توصیه شده] ولتاژ منبع برق (DC) 325 ± 25 V

[پارامترهای عملیاتی توصیه شده] جریان تخلیه متوسط 0.3 mA

[پارامترهای عملیاتی توصیه شده] کوتاه ترین زمان خاموشی 2 ms

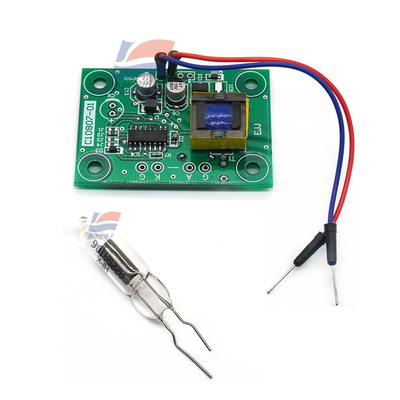

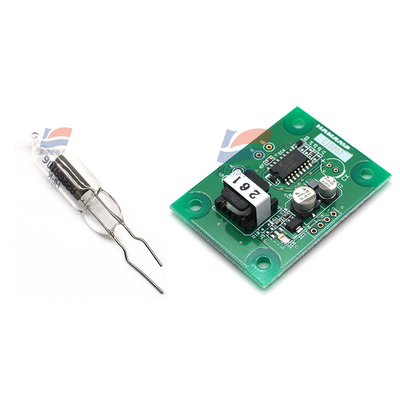

سری C10807-01 به طور خاص برای مدار رانندگی UVTRON توسعه یافته است. با استفاده از یک صفحه مدار چاپی دو طرفه، ما منطقه را به نصف مدار رانندگی سنتی کاهش داده ایم.از آنجا که منبع برق ولتاژ بالا و پردازنده سیگنال بر روی همان صفحه مدار نصب شده است، C10807 فقط نیاز به اتصال یک UVTRON دارد و ولتاژ جریان ثابت پایین را فراهم می کند تا به عنوان یک سنسور ماوراء بنفش بسیار حساس عمل کند.مدار پردازش سیگنال می تواند تخلیه پس زمینه ای را که ممکن است در سنسور ماوراء بنفش به دلیل نور تحریک طبیعی (شعاع های کیهانی) رخ دهد از بین ببرد.، ماوراء بنفش خورشیدی و غیره) ، در نتیجه به حداقل رساندن تشخیص های غلط تا حد ممکن. بنابراین، سیگنال خروجی C10807 نیازی به فیلتر کردن اضافی ندارد و می تواند به طور مستقیم استفاده شود.هنگامی که با "UVTRON R9533R2868" بسیار حساس (به صورت جداگانه فروخته می شود) به عنوان یک آشکارساز شعله ترکیب شود، می تواند شعله را از روشن کننده (طول شعله 25 میلی متر) در فاصله 5 متر تشخیص دهد. حساسیت آن برای تشخیص چنین شعله ای کافی است.

مشخصات:
