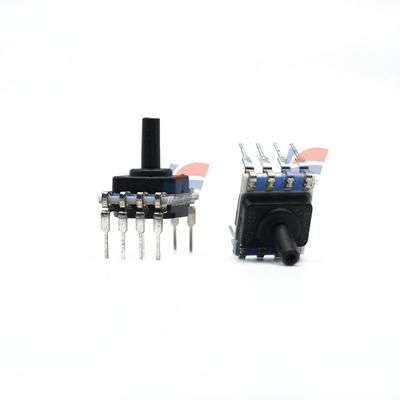

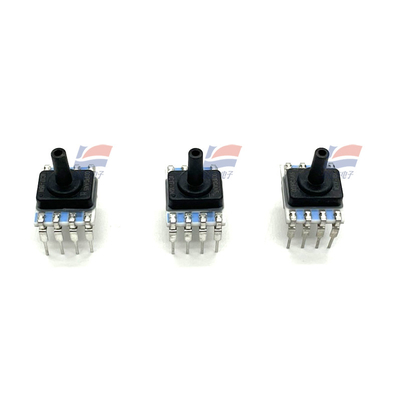

YJJ ABPDANN010BGAA5 سنسور فشار 10 بار نوع پایه نصب صفحه نمایش رابط دیجیتال فرکانس ساعت 100 50 -400 800 kHz

توضیحات محصول:

ABPDANN010BGAA5 کاربرد چند سناریو نوع پایه صفحه نصب سنسور فشار 10 بار

ویژگی ها:

• اندازه گیری گج و تفاوت

فشار

• محدوده خطای کل (شکل 1): ±1.5٪ FSS

• گزینه رسانه مایع: اجازه می دهد تا مرطوب

کار در حالت مرطوب در دستگاه های دو پورت

• ثبات بلند مدت پیشرو در صنعت:

±0.25٪ FSS

• دقت پیشرو در صنعت: ± 0.25٪ FSS

BFSL

• محدوده فشار گسترده: 60 mbar تا 10 bar

۶ کیپای تا ۱ ایم پی ای ۱ پی سی تا ۱۵۰ پی سی

• به اندازه 8 میلی متر × 7 میلی متر

• فشارهای بالا در انفجار (نگاه کنید به جدول 7)

• در محدوده دمای 0°C کالیبر شده است

تا 50 درجه سانتیگراد

• از یک منبع برق واحد کار می کند

یا 3.3 Vdc یا 5.0 Vdc

• خروجی: آنالوگ نسبت سنج یا I2C- یا

12 بیتی دیجیتال سازگار با SPI

• مصرف برق: 2 UA

استفاده از گزینه حالت خواب

• IPC/JEDEC J-STD-020D را برآورده کنید.1

سطح حساسیت به رطوبت 1

الزامات

• مطابقت با REACH و RoHS

• گزینه ها: عملکرد تشخیصی داخلی

محیط مایع، حالت خواب، دمای

خروجی

شکل ۱. جدول خطای کلی ۱. حداکثر امتیازات مطلق ۱. ویژگی های حداقل حداکثر واحد ولتاژ تغذیه (Vsupply) -۰.۳ ۶.۰ Vdc ولتاژ در هر پین -۰.۳ Vsupply + ۰3 V فرکانس ساعت رابط دیجیتال: I2 C SPI 100 50 400 800 kHz حساسیت به ESD (مدل بدن انسان) 2 kV دمای ذخیره سازی -40 [-40] 85 [185] °C [°F] زمان و دمای جوش:دمای جوش سرب (DIP) دمای اوج جریان مجدد (SMT بدون سرب)، SMT) 4 s max. در 250°C [482°F] 15 s max. در 250°C [482°F] 1 حداکثر امتیازات مطلق محدودیت های افراطی است که دستگاه بدون آسیب تحمل می کند.مشخصات محیط زیست پارامتر ویژگی رطوبت: تمام سطوح خارجی سطوح داخلی گزینه رسانه مایع (T، V، F، G) سطوح داخلی گزینه گازهای خشک (N، D) 0٪RH تا 95٪RH، بدون تهویه 0٪RH تا 100٪RH، تهویه 0٪RH تا 95٪RH,عدم فشرده سازی ارتعاش 15 g، 10 Hz تا 2 kHz شوک 100 g، 6 ms طول عمر1 1 میلیون چرخه فشار حداقل جریان مجدد Solder J-STD-020-D.1 حساسیت به رطوبت سطح 1 (مدت نگهداری نامحدود در
