جزئیات محصول:
|
| اندازه پورت: | 5.08 میلی متر | مصالح ساختمانی: | سیلیکون |
|---|---|---|---|
| حداکثر دمای عملیاتی: | + 85 درجه سانتیگراد | حداقل دمای عملیاتی: | -25 c |
| برجسته کردن: | سنسور جریان هوای جرمی AWM3000,سنسور جریان هوای جرمی AMW3303V,سنسور جریان گاز N2 |
||

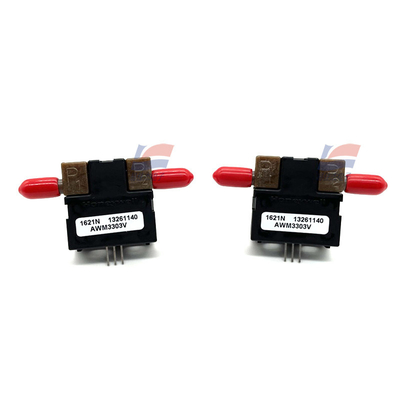

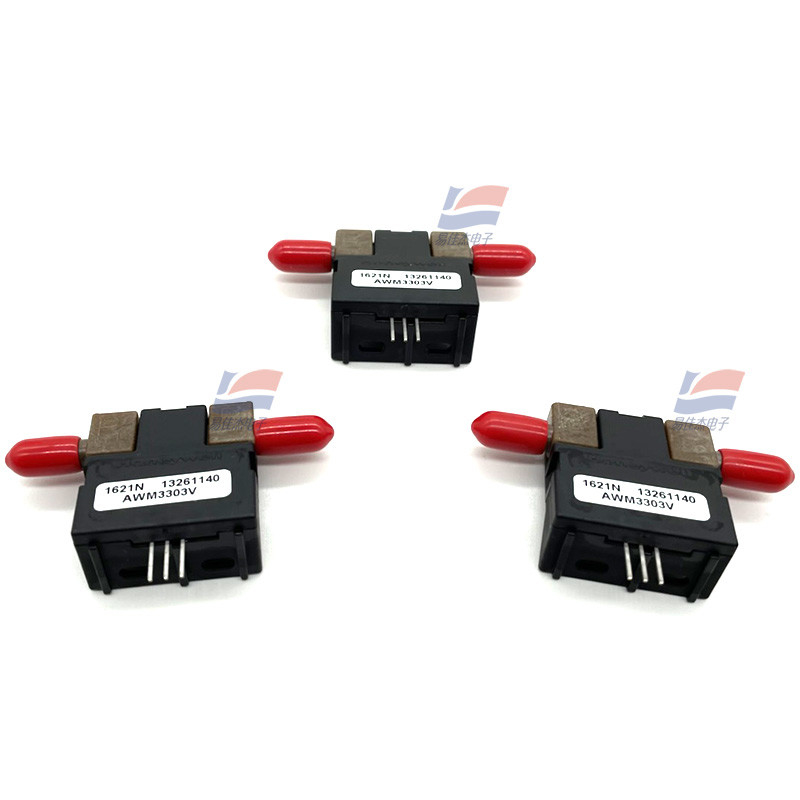

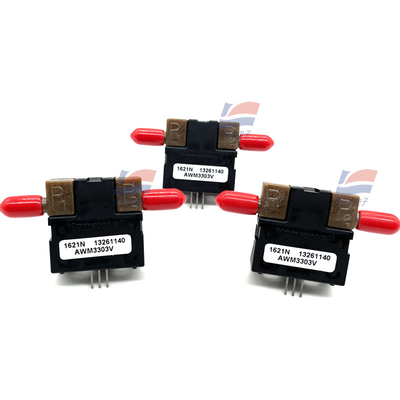

AMW3303V دستگاه کنترل فشار گاز
ویژگی ها
* لیزری برای تعویض حسگر بهبود یافته * حسگر جریان تا 1.0 SLPM * حسگر فشار فرقی کم
مانند سری AWM2000، پل های دوگانه Wheatstone اندازه گیری جریان هوا را کنترل می کنند. سری AWM3000 تقویت شده است؛ بنابراین،می تواند برای افزایش افزایش و معرفی تعویض ولتاژ به خروجی سنسور استفاده شودطرح در شکل 3 نشان دهنده مدار تقویت بر روی سنسور است.مدار کنترل هیتر (شکل 1) و مدار تغذیه پل سنجش (شکل 2) در بسته قرار دارند.
ورق اطلاعات:
| دسته بندی محصول | سنسور جریان |
| نوع | حسگر جریان هوا |
| برای | گاز خشک |
| محدوده | +/- 1 لیتری/دقیقه |
| دقت | ۱٪ |
| ولتاژ برق کار | 8 ولت تا 15 ولت |
يادداشت:
1زمان گرم شدن اولیه برای مدارهای مشروط سیگنال حداکثر یک دقیقه است.
2ولتاژ خروجی نسبت به ولتاژ منبع است.
3تغییرات دمایی در هنگام تشخیص فشار فرقی با تغییر تراکم گاز در درجه حرارت مرتبط است.
4. بار خروجی متصل از VOUT به GND (مغرق شدن فعلی).
5حداکثر سرعت مجاز تغییر جریان برای جلوگیری از آسیب: 5.0 SLPM/1.0 ثانیه
* یک فیلتر 5 میکروونی باید در سنسورهای فشار دیفرانسیل استفاده شود.
