جزئیات محصول:
|
| هیسترزیس فشار (5) (0 تا 100 کیلو پاسکال): | 0.1 ± - % VFSS | هیسترزیس دما (5) (-40 درجه سانتیگراد تا +125 درجه سانتیگراد): | ± 0.5 - % VFSS |
|---|---|---|---|
| اثر دما در مقیاس کامل (5): | TCVFSS -1.0 - 1.0٪ VFSS | اثر دما بر افست (5): | TCVoff -1.0 - 1.0 میلی ولت |
| امپدانس ورودی: | Zin 1000 - 2500 W | امپدانس خروجی: | زوت 1400 - 3000 وات |
| برجسته کردن: | MPX2100A سنسور فشار,حسگر فشار جبران کننده,14.5Psi سنسور فشار,Compensatory Pressure Sensor,14.5Psi Pressure Sensor |
||
توضیحات محصول:

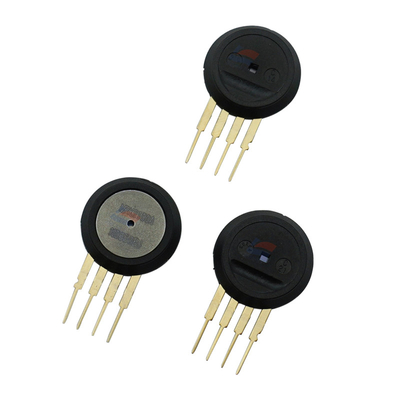

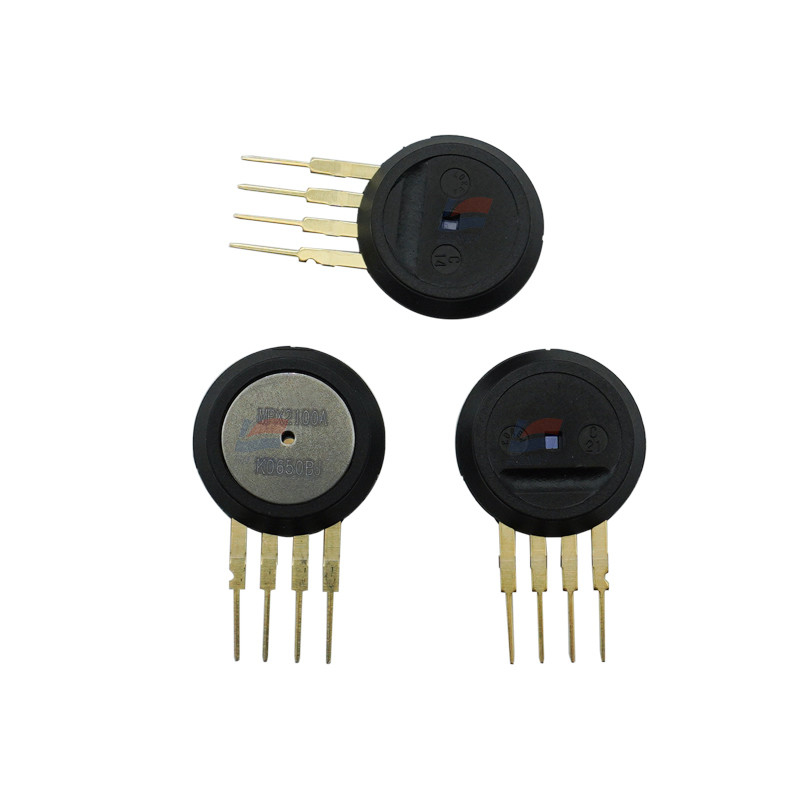

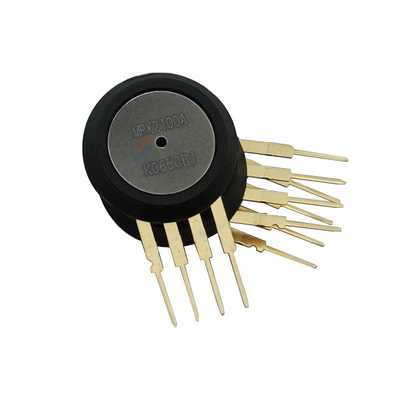

MPX2100A 0-100 Kpa (0-14.5Psi) با سنسور فشار جبرانی
امکانات:
دستگاه سری MPX2100 یک سنسور فشار پیزومقاومتی سیلیکونی است که یک
خروجی ولتاژ بسیار دقیق و خطی - به طور مستقیم با فشار اعمال شده متناسب است.
سنسور یک دیافراگم سیلیکونی منفرد و یکپارچه با فشار سنج و یک لایه نازک است.
شبکه مقاومتی یکپارچه روی تراشهاین تراشه برای بازه و افست دقیق با لیزر بریده شده است
کالیبراسیون و جبران دما
• دمای جبران شده بیش از 0 درجه سانتیگراد تا +85 درجه سانتیگراد
• فشار سنج برشی سیلیکونی منحصر به فرد
• استفاده آسان از گزینه های بسته حامل تراشه
• موجود در تنظیمات مطلق، دیفرانسیل و گیج
• نسبت به ولتاژ منبع تغذیه
• خطی ±0.25٪ (MPX2100D)
نمونه های کاربردی
• کنترل کننده های پمپ/موتور
• رباتیک
• شاخص های سطح
• تشخیص پزشکی
• سوئیچینگ فشار
• فشارسنج ها
• ارتفاع سنج
شکل 1 یک بلوک دیاگرام از مدار داخلی در حالت مستقل را نشان می دهد
تراشه سنسور فشار
مشخصات فنی:
| فشار بیش از حد (8) (P1 > P2) | Pmax 200 کیلو پاسکال |
| فشار انفجاری (8) (P1 > P2) | Pburst 1000 کیلو پاسکال |
| دمای ذخیره سازی | Tstg -40 تا +125 درجه سانتیگراد |
| دمای عملیاتی | TA -40 تا +125 درجه سانتیگراد |
| محدوده فشار (1) | POP 0 - 100 کیلو پاسکال |
| ولتاژ تغذیه (2) | VS - 10 16 Vdc |
| جریان عرضه | Io - 6.0 - mAdc |
| در مقیاس کامل (3) MPX2100A، MPX2100D | VFSS 38.5 40 41.5 mV |
