جزئیات محصول:
|
| حساسیت: | V/P - 6.4 - mV/kPa | زمان پاسخگویی (7): | tR - 1.0 - mS |
|---|---|---|---|
| جریان منبع خروجی در خروجی مقیاس کامل: | IO+ - 0.1 - mAdc | زمان گرم کردن (8): | 20 - میلی ثانیه |
| وزن، عنصر اصلی (مورد 867): | 4.0 گرم | ||
| برجسته کردن: | سنسور فشار تقویت سیگنال,سنسور فشار خروجی بالا,High Output Pressure Sensor |
||
توضیحات محصول:

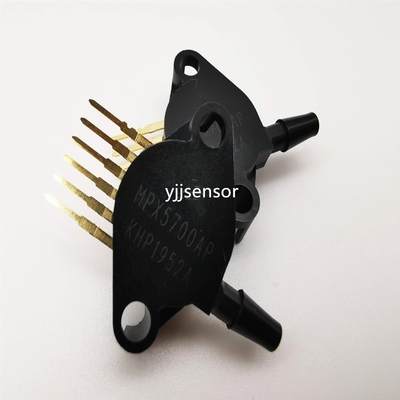

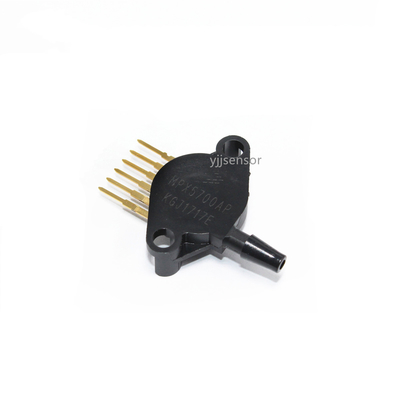

MPX5700AP 0-700 kpa (0-100 psi) جبران دما و تقویت سیگنال سنسور یکپارچه فشار خروجی بالا
امکانات:
مبدل پیزورزیستیو سری MPX5700 یک سیلیکون یکپارچه پیشرفته است.
سنسور فشار برای طیف وسیعی از کاربردها، به ویژه آن‌ها، طراحی شده است
استفاده از یک میکروکنترلر یا ریزپردازنده با ورودی های A/D.این ثبت اختراع، مجرد
مبدل عنصر ترکیبی از تکنیک های پیشرفته ریزماشین کاری، فلزی شدن لایه نازک،
و پردازش دوقطبی برای ارائه سیگنال خروجی آنالوگ دقیق و سطح بالا که
متناسب با فشار اعمال شده است.
2.5٪ حداکثر خطا بیش از 0 درجه تا 85 درجه سانتیگراد
ایده آل برای ریزپردازنده یا سیستم های مبتنی بر میکروکنترلر مناسب است
موجود در تنظیمات مطلق، دیفرانسیل و گیج
فشار سنج برشی سیلیکونی ثبت شده
عنصر اپوکسی یونی بادی بادوام
شکل 3 حامل تراشه پایه Differential/Gauge را نشان می دهد
(پرونده 867).یک ژل فلوروسیلیکن سطح قالب را جدا می کند
و سیم پیوند از محیط زیست، در حالی که اجازه می دهد
سیگنال فشار باید به دیافراگم سنسور منتقل شود.
(برای استفاده از MPX5700D در فشار بالا و کاربرد چرخه ای،
با کارخانه مشورت کنید.)
مشخصات فنی:
| گیج فشار دیفرانسیل (1)، دیفرانسیل: MPX5700D مطلق: MPX5700A | POP 0-15- 700-700kPa |
| ولتاژ تغذیه (2) | VS 4.75 5.0 5.25 Vdc |
| جریان عرضه | Io – 7.0 10 mAdc |
|
گیج افست فشار صفر (3)، دیفرانسیل: (0 تا 85 درجه سانتیگراد) مطلق (0 تا 85 درجه سانتیگراد) |
Voff 0.088 0.184 0.2 0.313 0.409 Vdc |
| خروجی در مقیاس کامل (4) (0 تا 85 درجه سانتیگراد) | VFSO 4.587 4.7 4.813 Vdc |
| گستره مقیاس کامل (5) (0 تا 85 درجه سانتی گراد) | VFSS - 4.5 - Vdc |
| دقت (6) (0 تا 85 درجه سانتیگراد) | ± 2.5٪ VFSS |
