جزئیات محصول:
|
| حداکثر فشار (P1 - P2): | حداکثر 400 کیلو پاسکال | دمای ذخیره سازی: | Tstg -40 درجه تا +125 درجه سانتیگراد |
|---|---|---|---|
| دمای عملیاتی: | TA -40 درجه تا +125 درجه سانتیگراد | دامنه فشار: | POP 15 - 115 کیلو پاسکال |
| ولتاژ تغذیه (1): | VS 4.85 5.1 5.35 Vdc | ||
| برجسته کردن: | سنسور فشار مطلق ماشین آلات |
||
توضیحات محصول:

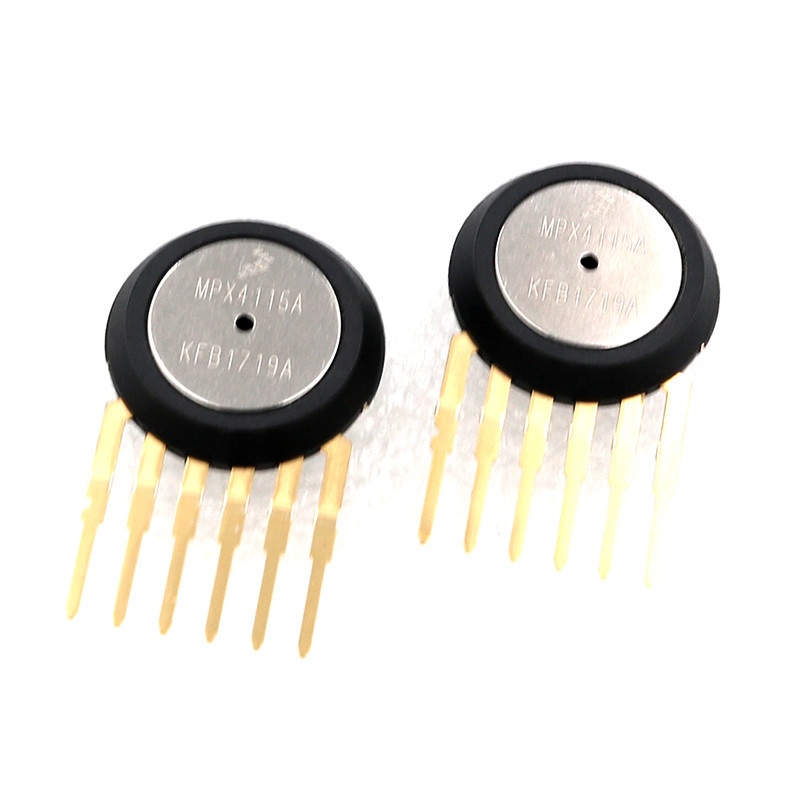

سنسور فشار مطلق منیفولد خودرو MPX4115A 0-105kpa
امکانات:
سنسور سری MPX4115A/MPXA4115A موتورولا دارای آمپلی فایر بر روی تراشه و دوقطبی است.
مدار و شبکه های مقاومت لایه نازک برای ارائه سیگنال خروجی و دمای بالا
جبران خسارت.ضریب فرم کوچک و قابلیت اطمینان بالای ادغام روی تراشه باعث شده است
سنسور فشار موتورولا یک انتخاب منطقی و اقتصادی برای طراح سیستم است.
مبدل پیزومقاومتی سری MPX4115A/MPXA4115A یک دستگاه پیشرفته است،
سنسور فشار سیلیکونی یکپارچه، سیگنال شرطی شده.این سنسور پیشرفته را ترکیب می کند
تکنیک‌های ریزماشینکاری، متالیزاسیون لایه نازک، و پردازش نیمه‌هادی دوقطبی به
یک سیگنال خروجی آنالوگ سطح بالا و دقیق و متناسب با فشار اعمالی ارائه می دهد.
شکل 1 بلوک دیاگرام مدار داخلی یکپارچه شده بر روی فشار را نشان می دهد
تراشه حسگر
1.5٪ حداکثر خطا بیش از 0 درجه تا 85 درجه سانتیگراد
مناسب برای ریزپردازنده یا میکروکنترلر -
سیستم های مبتنی بر
دما از -40 درجه تا +125 درجه سانتیگراد جبران می شود
عنصر اپوکسی بادوام یا ترموپلاستیک
(PPS) بسته نصب سطحی
نمونه های کاربردی
ارتفاع سنج های هوانوردی
کنترل های صنعتی
کنترل موتور
ایستگاه های هواشناسی و دستگاه های گزارش آب و هوا
مشخصات فنی:
| جریان عرضه | Io - 7.0 10 mAdc |
|
تغییر فشار حداقل (2) (0 تا 85 درجه سانتیگراد) @ VS = 5.1 ولت |
Voff 0.135 0.204 0.273 Vdc |
|
خروجی در مقیاس کامل (3) (0 تا 85 درجه سانتی گراد) @ VS = 5.1 ولت |
VFSO 4.725 4.794 4.863 Vdc |
|
گستره مقیاس کامل (4) (0 تا 85 درجه سانتی گراد) @ VS = 5.1 ولت |
VFSS 4.521 4.590 4.659 Vdc |
| دقت (5) (0 تا 85 درجه سانتیگراد) | ± 1.5٪ VFSS |
