جزئیات محصول:
|
| ولتاژ تغذیه (2): | VS - 10 16 Vdc | جریان تامین: | Io - 6.0 - mAdc |
|---|---|---|---|
| در مقیاس کامل (3) MPX2100A، MPX2100D: | VFSS 38.5 40 41.5 mV | حساسیت: | 0.4 - mV/kPa |
| هیسترزیس فشار (5) (0 تا 100 کیلو پاسکال): | 0.1 ± - % VFSS | ||
| برجسته کردن: | 14.5Psi سنسور فشار,حسگر فشار MPX2100D,MPX2100D Pressure Sensor |
||
توضیحات محصول:

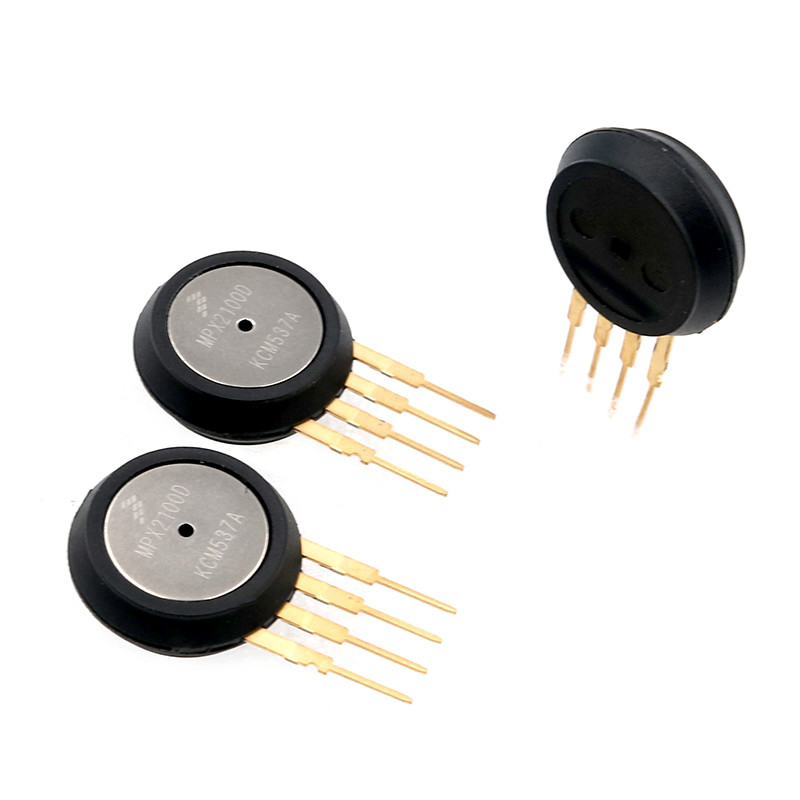

MPX2100D 0-100 kpa (0-14.5PSi) با سنسور فشار جبرانی
امکانات:
دستگاه سری MPX2100 یک سنسور فشار پیزومقاومتی سیلیکونی است که یک
خروجی ولتاژ بسیار دقیق و خطی - به طور مستقیم با فشار اعمال شده متناسب است.
سنسور یک دیافراگم سیلیکونی منفرد و یکپارچه با فشار سنج و یک لایه نازک است.
شبکه مقاومتی یکپارچه روی تراشهاین تراشه برای بازه و افست دقیق با لیزر بریده شده است
کالیبراسیون و جبران دما
دمای جبران شده بیش از 0 درجه سانتیگراد تا +85 درجه سانتیگراد
فشار سنج برشی سیلیکونی منحصر به فرد
استفاده آسان از گزینه های بسته حامل تراشه
موجود در تنظیمات مطلق، دیفرانسیل و گیج
نسبت به ولتاژ منبع تغذیه
خطی ±0.25٪ (MPX2100D)
نمونه های کاربردی
کنترلرهای پمپ/موتور
رباتیک
شاخص های سطح
تشخیص پزشکی
سوئیچینگ فشار
فشارسنج ها
ارتفاع سنج
شکل 1 یک بلوک دیاگرام از مدار داخلی در حالت مستقل را نشان می دهد
تراشه سنسور فشار
مشخصات فنی:
| فشار بیش از حد (8) (P1 > P2) | Pmax 200 کیلو پاسکال |
| فشار انفجاری (8) (P1 > P2) | Pburst 1000 کیلو پاسکال |
| دمای ذخیره سازی | Tstg -40 تا +125 درجه سانتیگراد |
| دمای عملیاتی | TA -40 تا +125 درجه سانتیگراد |
| محدوده فشار (1) | POP 0 - 100 کیلو پاسکال |
