جزئیات محصول:
|
| تکرارپذیری و پسماند: | 0.15 ± | زمان واکنش: | 10 میلی‌ثانیه |
|---|---|---|---|
| امپدانس ورودی: | 5.0K | امپدانس خروجی: | 5.0K |
| وزن از: | 2G | ||
| برجسته کردن: | 24PCAFA6G سنسور فشار,سنسور فشار دیفرانسیل,22/24/26PC سنسور فشار,Differential Pressure Sensor,22/24/26PC Pressure Sensor |
||
توضیحات محصول:

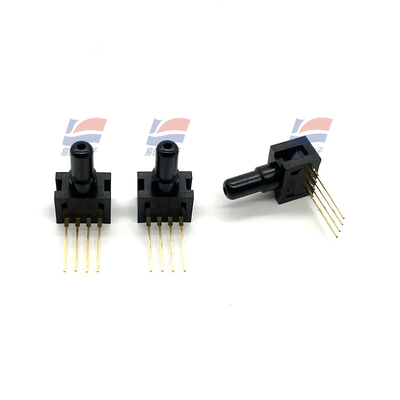

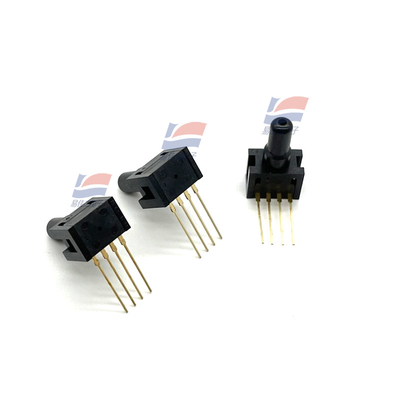

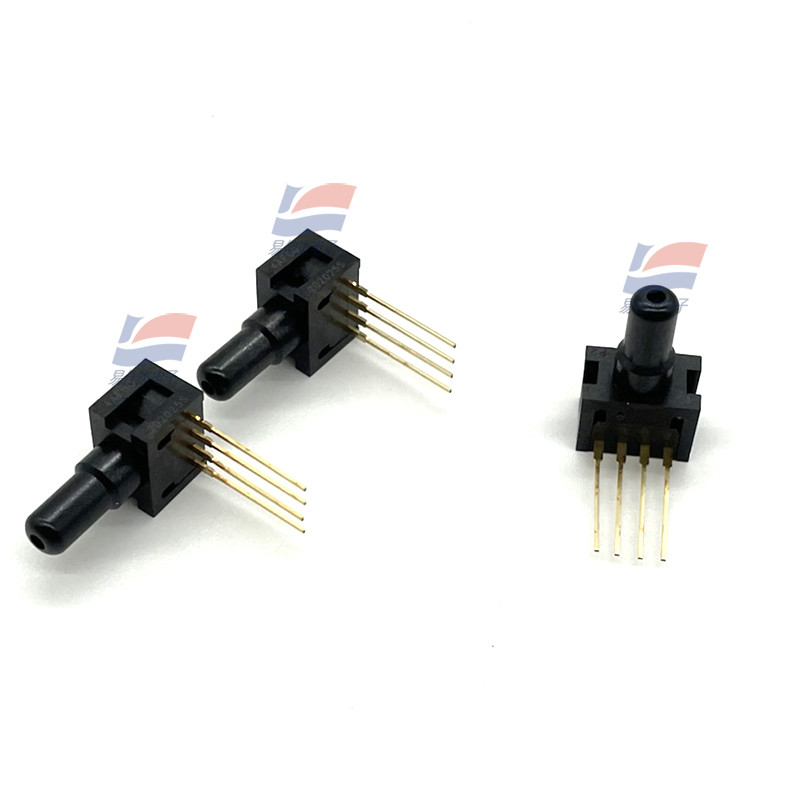

سنسور فشار 24PCAFA6G سری 22/24/26PC متر و دیفرانسیل
امکانات:
سنسور گیج
فشار به پورت P2 اعمال می شود.پورت P1 به فشار محیط دریچه می شود
ابعاد نصب (فقط برای مرجع)
1 x 4 پایان (سبک 1)، درگاه مستقیم (سبک A)
پایه 1 بریدگی دارد و در سمت راست بسته نشان داده شده است.پین 2 در کنار پین 1 و غیره قرار دارد.
مدار سری 20PC - یادداشت ها
1. اعداد دایره شده به سنسور اشاره دارند
پایانه ها (پین های رابط).
2. VO با تغییر فشار افزایش می یابد.
3. VO J V2 - V4
4. پین 1 مشخص شده با یک بریدگی.
تعیین سنجاق
پین 1J در مقابل (+)
خروجی پین 2 J (+)
پایه 3 J Ground (-)
خروجی پین 4 J (-)
مشخصات فنی:
| منبع تغذیه | 10-12VDC |
| افست صفر | -30- +30 میلی ولت |
| رانش صفر، 0-25 درجه سانتیگراد، 25-50 درجه سانتیگراد | ± 2.0 میلی ولت |
| خطی، P2 & gt.P1، بهترین خط اتصال | ± 0.25 - ± 10 درصد مقیاس کامل |
| حساسیت گرم است، 25 ˚C تا 0˚C، 25 ˚C تا 50˚C | ± 5.0 مقیاس کامل |
