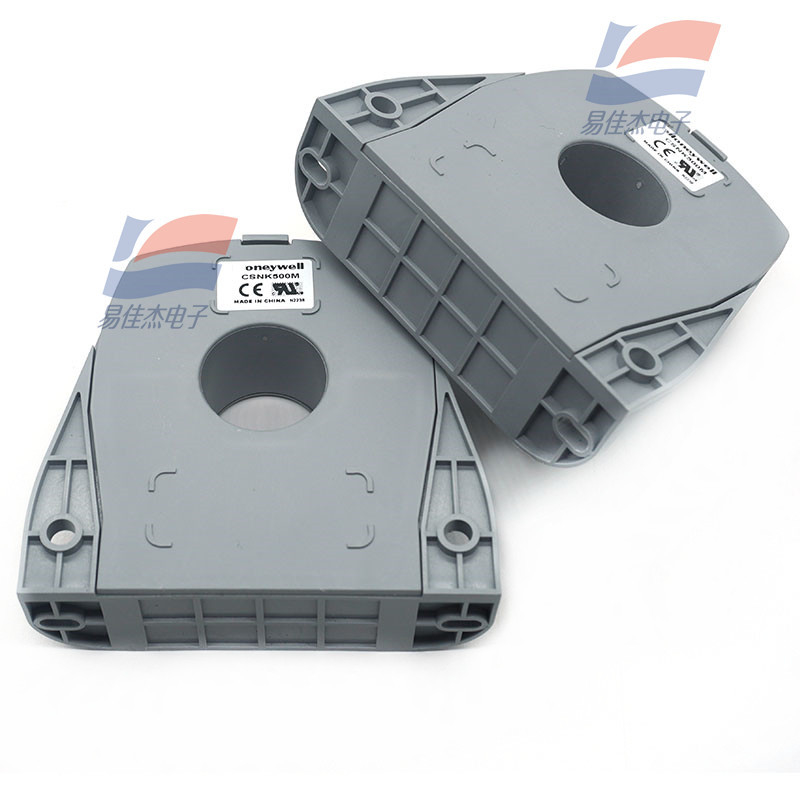

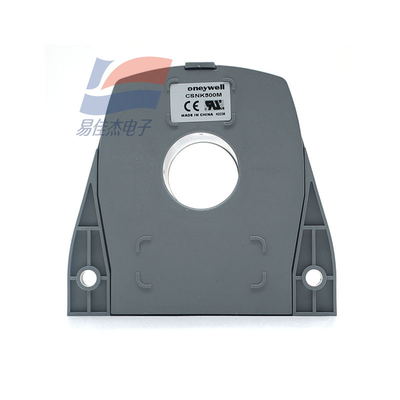

CSNK500M سنسورهای کنترلی نصب شده در حال حاضر در حلقه بسته

CSNK500M سنسورهای کنترلی نصب شده در حال حاضر در حلقه بسته

ویژگی ها:

سنسور جریان حلقه بسته CSNK500M بر اساس اصل جبران مغناطیسی. لبه الکتریکی بین مدار های اولیه و ثانویه می تواند جریان DC، AC و پالس را اندازه گیری کند.

1پارامترهای الکتریکی

جریان نامی: 500A.t rms (نامی)

محدوده اندازه گیری: 0~±1200A.t ((جریان ثابت)

: 0~±127**.t ((جریان اوج AC)

مقاومت اندازه گیری (در 70°C): Rm min Rm max

با ولتاژ ±15 ولت، در ±500A.t حداکثر: 0ohm 75ohm

در±1000A.t حداکثر: 0ohm 10ohm

با ± 18 ولت، در ± 500A.t حداکثر: 0ohm 100ohm

در±127**.t حداکثر: 0ohm 5ohm

جریان خروجی آنالوگ (در 500A): 100mA

نسبت چرخش: 1/5000

** * (25°C): بهتر از ±0.50%

ولتاژ تغذیه: ±15~18VDC ((±5%)

لبه ثانویه اصلی: 6KVrms / 50KHz / 1min

2پارامترهای پویایی جنسیت

جریان صفر آفست (25°C): بهتر از ±0.20mA

تغییر دمای جریان عدم تعادل (0~70°C): بهتر از ±0.30mA

خطی بودن: بهتر از ±0.10%

زمان پاسخ: بهتر از 1μs

پهنای باند: DC~100KHz

dl/dT: بهتر از 100A/μs

3شاخص های فنی

محدوده دمای کار: -40 ~ 85 °C

محدوده دمای ذخیره سازی: -40 ~ 90 °C

جریان مصرف برق: 20mA به علاوه جریان خروجی

مقاومت داخلی ثانویه (+70°C): 50Ω

محفظه حسگر: محفظه پلاستیکی با لبه

فرم نصب: کانکتور 4 پین
