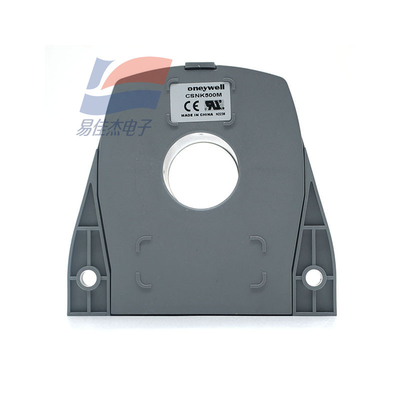

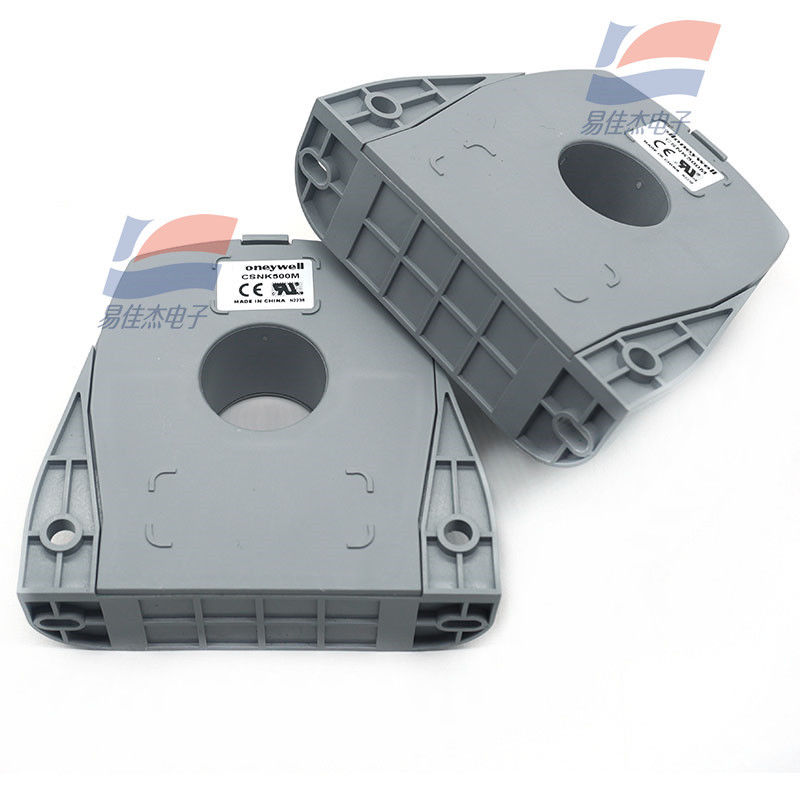

ابزار اندازه گیری الکترونیکی CSNK500M سنسور جریان حلقه بسته ± 1200A را تشخیص می دهد

امکانات:

سنسور جریان حلقه بسته CSNK500M بر اساس اصل جبران مغناطیسی.لبه الکتریکی بین مدارهای اولیه و ثانویه می تواند جریان DC، AC و پالس را اندازه گیری کند.

1. پارامترهای الکتریکی

جریان نامی: 500A.t rms (نامی)

محدوده اندازه گیری: 0~±1200A.t (جریان پیوسته)

: 0~±127**.t (پیک جریان AC)

اندازه گیری مقاومت (در 70 درجه سانتیگراد): Rm min Rm حداکثر

با ± 15 ولت، در ± 500 A.t حداکثر: 0 اهم 75 اهم

در ± 1000A.t حداکثر: 0 اهم 10 اهم

با ± 18 ولت، در ± 500 A.t حداکثر: 0 اهم 100 اهم

در ± 127**.t حداکثر: 0 اهم 5 اهم

جریان خروجی آنالوگ (در 500A): 100mA

نسبت چرخش: 1/5000

** * (25 درجه سانتیگراد): بهتر از ± 0.50% ln

ولتاژ تغذیه: ± 15 ~ 18 VDC (± 5٪)

لبه ثانویه اولیه: 6KVrms/50KHz/ 1min

2. پارامترهای پویایی جنسی

جریان افست صفر (25 درجه سانتیگراد): بهتر از ± 0.20 میلی آمپر

تغییر دمای جریان نامتعادل (0~70°C): بهتر از ± 0.30mA

خطی بودن: بهتر از %0.10

زمان پاسخگویی: بهتر از 1μs

عرض باند: DC ~ 100 کیلوهرتز

dl/dT به شرح زیر است: بهتر از 100A/μs

3. شاخص های فنی

محدوده دمای کارکرد: -40 تا 85 درجه سانتیگراد

محدوده دمای نگهداری: -40 تا 90 درجه سانتیگراد

جریان مصرفی: 20 میلی آمپر به اضافه جریان خروجی

مقاومت داخلی ثانویه (+70°C): 50Ω

محفظه سنسور: محفظه پلاستیکی با لبه

فرم نصب: کانکتور 4 پین
