جزئیات محصول:
|
| خطی بودن: | خطی تا 2000ppm | تکرارپذیری: | 2 ± 2 معادل |
|---|---|---|---|
| مقاومت بار توصیه شده: | 10 اهم | وضوح (بستگی به الکترونیکی دارد): | <0.5 ppm معمولی |
| محدوده دما: | -30 درجه سانتیگراد تا 50+ درجه سانتیگراد | دامنه فشار: | 800 تا 1200 mbar |
| محدوده رطوبت عملیاتی: | 15 ٪ تا 90 ٪ RH | ||
| برجسته کردن: | سنسور گاز مونوکسید کربن با عمر طولانی,سنسور گاز مونوکسید کربن حجم کوچک,small volume carbon monoxide gas sensor |
||
توضیحات محصول:

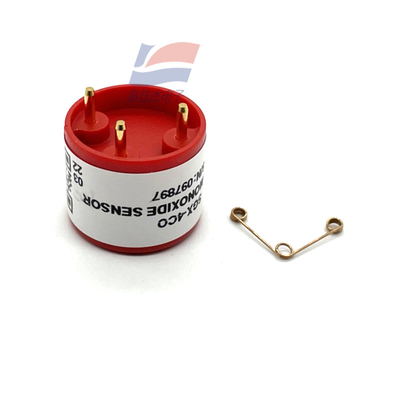

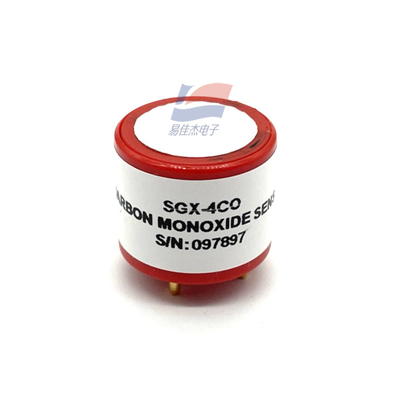

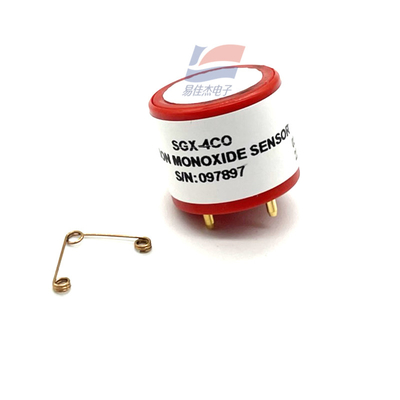

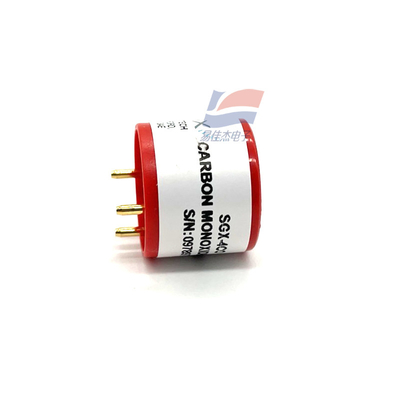

SGX-4CO حسگر گاز مونوکسید کربن با حجم کوچک و عمر طولانی برای آشکارسازان گاز دود مصرف کننده استفاده می شود
ویژگی ها:
SGX در توسعه و تولید سنسورهای کیفیت هوا تخصص دارد، SGX-4CO یک سنسور گاز مونوکسید کربن با اندازه کوچک و عمر طولانی است که برای کاربردهای آشکارساز گاز دود مصرفی مناسب است.
سنسور گاز الکتروشیمیک نیاز به ایجاد یک تعصب پایدار بین الکترود حسگر و الکترود مرجع دارد. ولتاژ الکترود مرجع توسط الکترود شمارش کنترل می شود.بنابراین تعصب به طور کلی با کنترل الکترود معادل با آمپلر آپ استیبل می شودحسگر یک خروجی جریان است، اگرچه اندازه جریان متناسب با غلظت گاز است اما مقدار بسیار کوچک است،بنابراین یک تقویت کننده مقاومت متقابل برای ارائه تقویت جریان و تبدیل ولتاژ به MCU و سایر واحدهای پردازش مورد نیاز استمدار تقویت کننده اغلب نیاز به رسیدن به زمان تنظیم صفر و بزرگ شدن دارد.و ولتاژ خروجی نشان دهنده غلظت گاز نیز نیاز به جمع آوری اطلاعات دمای و فشار برای جبران.
SGX-4CO دارای ولتاژ تعصب Vref 0 است و آمپلی U1.2 کنترل الکترود Counter را برای حفظ تعصب ثابت در 0 کنترل می کند.مقاومت 10 اوم R2 و ظرفیت معادل در داخل سنسور یک مدار نوسان RC را برای بهبود زمان پاسخ سنسور تشکیل می دهد. تقویت کنترل مقاومت R3 ، حساسیت جریان SGX-4CO 30nA / ppm است ، بنابراین حساسیت خروجی مدار 25K * 30nA / ppm = 0.75mV / ppm است ،توجه به حساسیت خروجی ضرب بر حداکثر محدوده اندازه گیری 500ppm نباید بیشتر از 1 باشد..3V، در غیر این صورت خروجی نمی تواند کل محدوده اندازه گیری را پوشش دهد.
Sمشخصات:
| محدوده | 0 2000 ppm |
| سیگنال خروجی | 70 ± 20nA / ppm |
| محدوده پایه ی معمولی | ±2 ppm CO معادل |
| ظرفیت فیلتر | >20000 ppm ساعت ها |
| T90 زمان پاسخ | <30 ثانیه |
| حداکثر اضافه بار | 5000 ppm |
