جزئیات محصول:
|
| area of the sensitive element is: | 2.0×1.0mm2 | Output signal: | >2.5V |
|---|---|---|---|
| Balance: | <20% | Working voltage: | 2.2-15V |
| Working current: | 8.5-24μA | ||
| برجسته کردن: | ماژول حسگر مادون قرمز بدن انسان,ماژول سنسور مادون قرمز پیرو الکتریکی,حسگر مادون قرمز بدن انسان,Pyroelectric Infrared Sensor Module,Human Body Infrared Sensor |
||
توضیحات محصول:

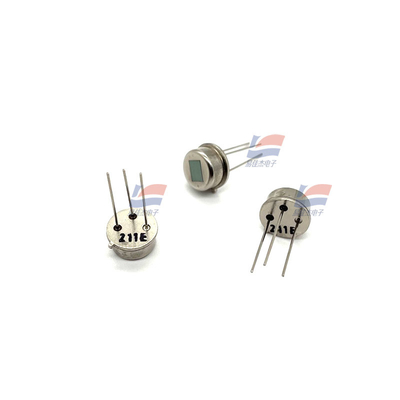

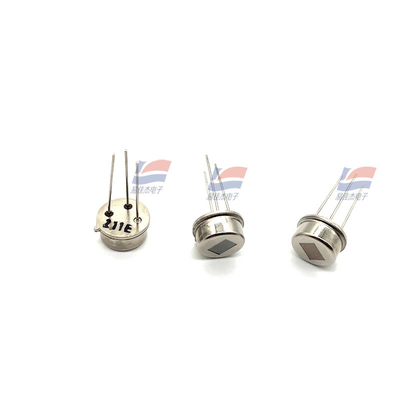

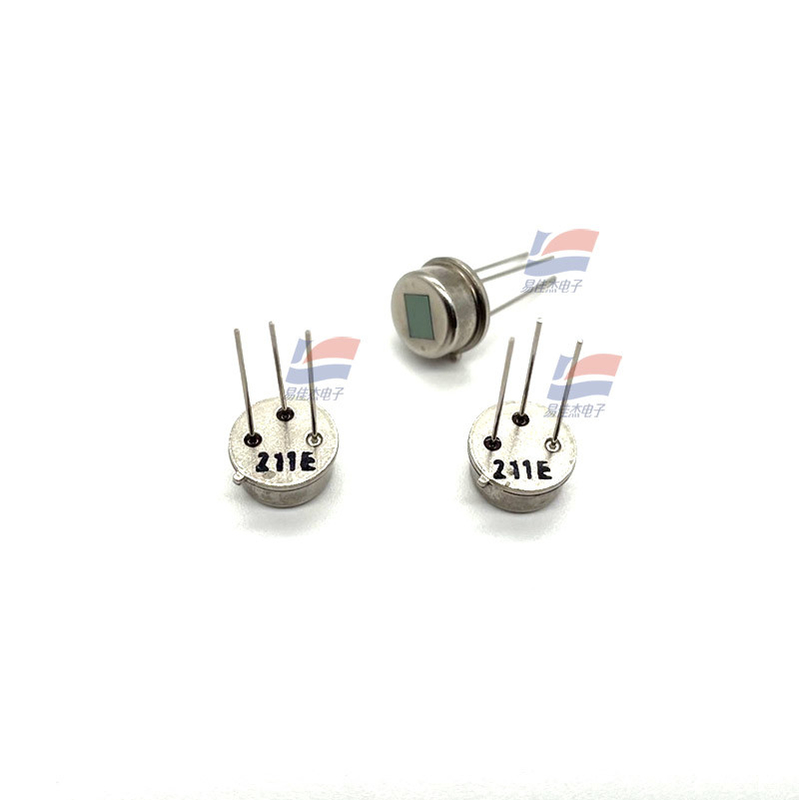

RE200B سنسور مادون قرمز پیرو الکتریکی بدن انسان
ویژگی ها:
RE200B یک نوع سنسور است. RE200B ویژگی قطبی شدن مواد پیرو الکتریکی را که با تغییر دما برای تشخیص اشعه مادون قرمز،و روش مکمل دو عنصر حساس را برای سرکوب تداخل ناشی از تغییر دمای استفاده می کند، که ثبات کار سنسور را بهبود می بخشد.
سنسور مادون قرمز دوقطبی آتش سوزی RE200B منطقه عنصر حساس 2.0×1.0mm2
سیگنال خروجی >2.5V
(420°k بدنه سیاه فرکانس تعدیل 1 هرتز 0.3-3.0 هرتز پهنای باند 72.5db افزایش)
(mVp-p) (25°C)
باقیمانده <20٪
ولتاژ کار 2.2-15V
جریان کاری 8.5-24μA
استفاده: 1، ویژگی های فوق در شرایط مقاومت منبع R2=47KΩ اندازه گیری می شود، کاربر می تواند اندازه R2 را با توجه به نیازهای خود هنگام استفاده از سنسور تنظیم کند.
2، توجه به موقعیت عنصر حساس و اندازه میدان دید برای به دست آوردن بهترین طراحی نوری داشته باشید.
3تمام اندازه گیری های سیگنال ولتاژ کالیبراسیون اوج به اوج است. EA و EB در تعادل B نشان دهنده قله ها و قله های سیگنال های خروجی ولتاژ دو عنصر حساس به ترتیب هستند.
4، هنگام استفاده از سنسور، قسمت خم یا جوش زدن پین باید بیش از 4 میلی متر از پایه پین باشد.
5، قبل از استفاده از سنسور، شما باید به دستورالعمل مراجعه کنید، به خصوص برای جلوگیری از پیچ های اشتباه
مشخصات:
| ولتاژ منبع | 0.4-1.1 ولت |
| دمای کار | -20°C -+ 70°C |
| دمای ذخیره سازی | -35°C -+ 80°C |
| مقاومت منبع | R2=47 Kω |
