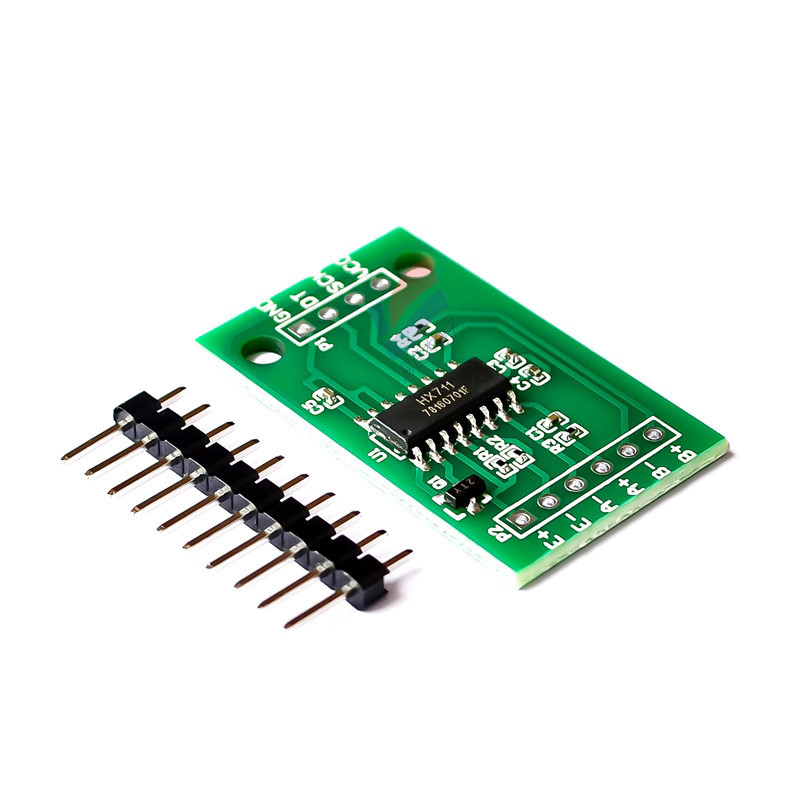

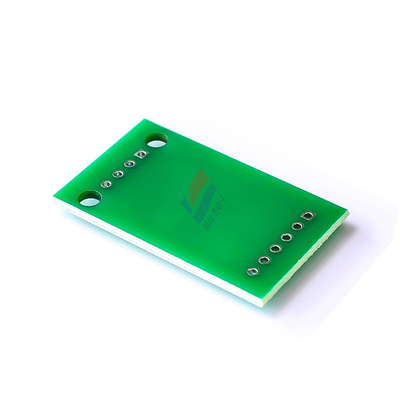

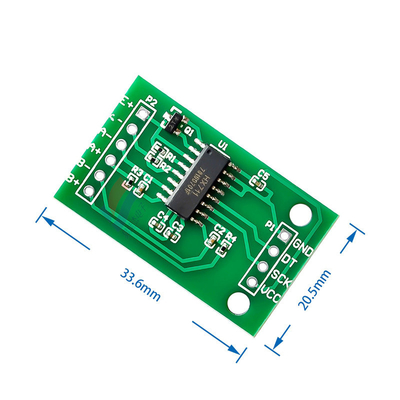

YJJ HX711 ADC چیپ ADC 24 بیتی ADC برای ترازو الکترونیک

توضیحات محصول:

HX711 ADC چیپ ADC 24 بیتی ADC برای ترازو الکترونیک

ویژگی ها:

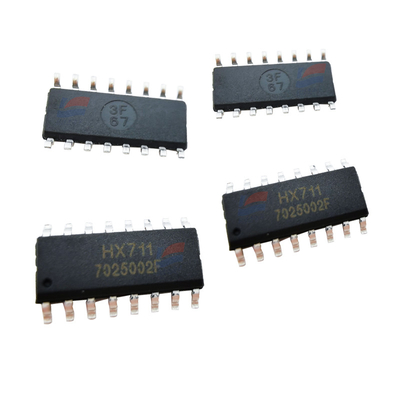

HX711 یک تراشه ADC است که شامل یک پیش تقویت کننده است. تراشه به ویژه برای برنامه های کاربردی مقیاس الکترونیکی طراحی شده است. سلول های بار، که به طور معمول وزن را اندازه گیری می کنند، خروجی ولتاژ را در میلی ولت فراهم می کنند..اين خروجي ها براي پردازش مستقيم توسط کنترلگر سخت هستند، پس ما مي تونيم از آي سي HX711 استفاده کنيم،که این سیگنال های ولتاژ را دریافت می کند و یک مقدار دیجیتال استاندارد را ارائه می دهد که می تواند توسط میکروکنترلر استفاده شودتراشه دارای یک پیش تقویت کننده یکپارچه است که به طور خاص برای کنترل ولتاژ پایین طراحی شده است.

HX711 ویژگی ها و مشخصات

دو کانال ورودی دیفرانسیل اختیاری

PGA فعال کم سر و صدا در تراشه با دستاوردهای اختیاری 32، 64 و 128

تنظیم کننده قدرت روی تراشه برای سلول بار و منبع تغذیه آنالوگ ADC

نوسانگر بر روی تراشه بدون اجزای خارجی و کریستال های خارجی اختیاری

برق رو روشن کن و تراشه رو دوباره تنظیم کن

کنترل دیجیتال ساده و رابط سریالی: کنترل پین بدون برنامه نویسی

سرعت خروجی داده های اختیاری 10SPS یا 80SPS

هر دو منبع برق 50 و 60 هرتز سرکوب شده اند

مصرف جریان: کار عادی <1.5mA، قطع برق <1uA

محدوده ولتاژ تغذیه کار: 2.6V تا 5.5V

محدوده دمای کار: -40°C تا + 85°C

در کجا از HX711 استفاده کنم؟

برای اندازه گیری وزن با استفاده از یک سلول بار، ما معمولا نیاز به تنظیم منبع تغذیه، تقویت کننده خروجی (برای کاهش سر و صدا) و تبدیل ADC.هر سه از این توابع نیاز به سه مدار و اجزای جداگانهبنابراین، ما می توانیم از HX711 IC با تمام توابع فوق بدون حذف مدارهای پیچیده استفاده کنیم.
