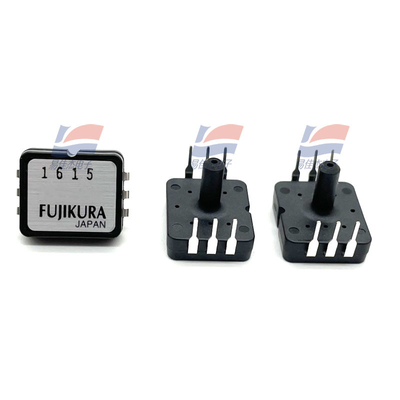

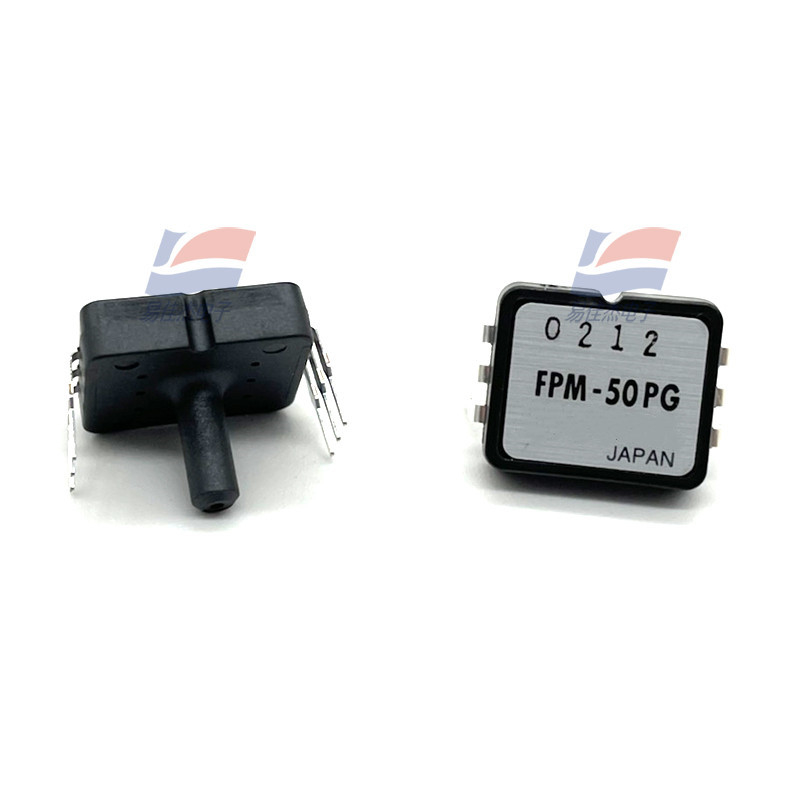

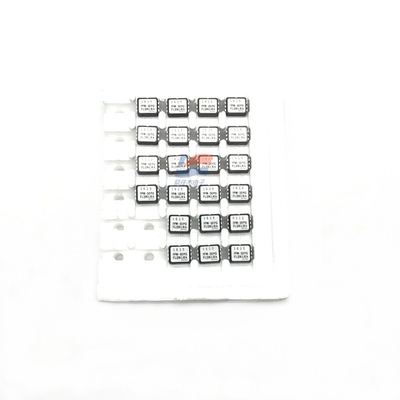

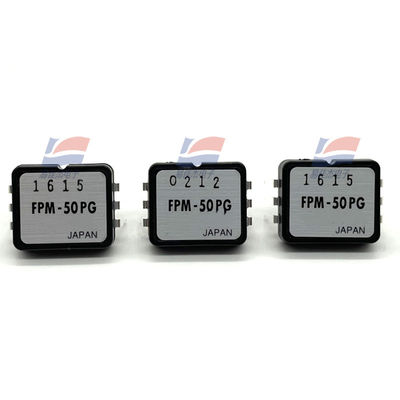

YJJ FPM-50PG سنسور فشار 0 ~ 50psi برای دستگاه های پزشکی صنعتی

توضیحات محصول:

FPM-50PG سنسور فشار 0 ~ 50psi در دستگاه های پزشکی صنعتی استفاده می شود

ویژگی ها:

مشخصات

مدل 02PG 05PG 07PG 15PG 30PG 50PG 70PG 120PG واحد

شرایط عملیاتی توصیه شده

نوع فشار فشار گج -

فشار نامی 13.79 34.47 48.26 103.4 206.8 344.7 482.6 827.4 kPa

محدوده فشار قابل اندازه گیری -13.79

محدوده دمای 0 تا 50 درجه سانتیگراد

رسانه های تحت فشار فقط گاز های غیر خوردنی (بدون مایع)

جریان تحریک (پایین) 1.5 mADC

حداکثر امتیاز مطلق

حداکثر فشار بار دو برابر فشار نامی

1.5 بار

رتبه بندی

فشار

حداکثر جریان تحریک 3.0 mADC

دمای کار -20 تا 100 درجه سانتیگراد

دمای ذخیره -40 تا 120 درجه سانتیگراد

رطوبت عملیاتی 30 تا 80 (شرطی بدون شبخوار) %RH

ویژگی های الکتریکی (مستقل جریان 1.5mA ، دمای محیط Ta = 25deg.C)

ولتاژ کشش خروجی 60 تا 140 (در 0kPa تا فشار نامی) mV

ولتاژ آفست +/-20 (در 0kPa) mV

مقاومت پل 4000 تا 6000 Ω

زمان پاسخ 2 (برای مرجع) msec.

دقت TSO* +/-5

فشار قابل اندازه گیری

محدوده ((kPa) شماره قطعه

-13.79 تا 13.79 FPM-02PG FPM-02PGR

-34.47 تا 34.47 FPM-05PG FPM-05PGR

-48.26 تا 48.26 FPM-07PG FPM-07PGR

-98.07 تا 103.4 FPM-15PG FPM-15PGR

-98.07 تا 206.8 FPM-30PG FPM-30PGR

-98.07 تا 344.7 FPM-50PG FPM-50PGR

-98.07 تا 482.6 FPM-70PG FPM-70PGR

-98.07 تا 827.4 FPM-120PG FPM-120PGR

P1= 0 kPa T1= 0 درجه سانتیگراد

P2= 1/2 x P3 (kPa) T2= 25 درجه سانتیگراد

P3= فشار بازیافت شده (kPa) T3= 50 درجه سانتیگراد

ولتاژ آفست (mV)

Voff = V ((P1,T)

Voff ((0) = V ((P1,T1)

Voff ((25) = V ((P1,T2)

Voff ((50) = V ((P1,T3)

ولتاژ خروجی در مقیاس کامل (mV)

Vfs = V(P3,T)

Vfs(0) = V(P3,T1)

Vfs ((25) = V ((P3,T2)

Vfs ((50) = V ((P3,T3)

ولتاژ محدوده خروجی (mV)

SV = Vfs - Voff

SV(0) = Vfs(0) - Voff(0)

SV ((25) = Vfs ((25) - Voff ((25)

SV ((50) = Vfs ((50) - Voff ((50)

حساسیت دمایی ولتاژ آفست (%FS)

TSO = {بزرگترین یک} / SV(25) × 100

بزرگتر از یک = بزرگتر از ارزش مطلق که از {Voff(0) -Voff(25)} و {Voff(50) -Voff(25)}

ضریب دمای ولتاژ محدوده خروجی (٪ FS)

TCS = {max[SV(0،SV(25،SV(50)] - min[SV(0،SV(25،SV(50) } / SV(25) x 100

خطی بودن (٪ FS)

NL = {V(P2,T2) - [Voff(25) + Vfs(25)]/2 } / SV(25) x 100

هیسترسیس فشار (٪ FS)

فيز = {Voff ↓25} - Voff ↓25} / SV ↓25} × 100

Voff?? ((25)): ولتاژ خروجی در برابر P1 پس از فشار با فشار P3.
