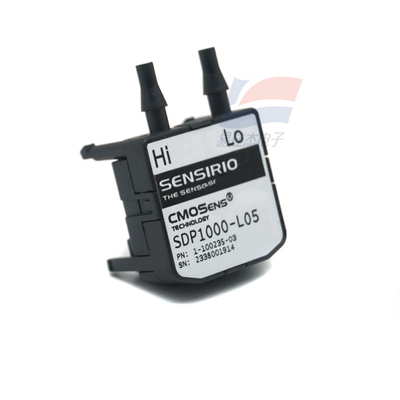

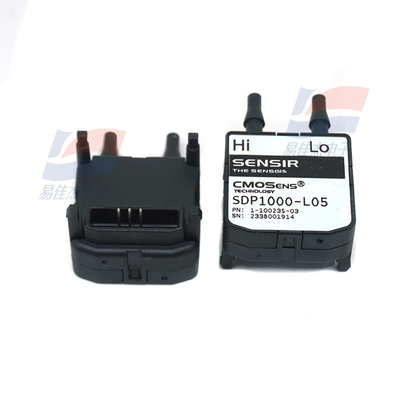

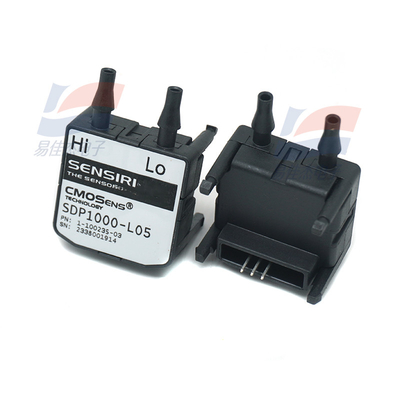

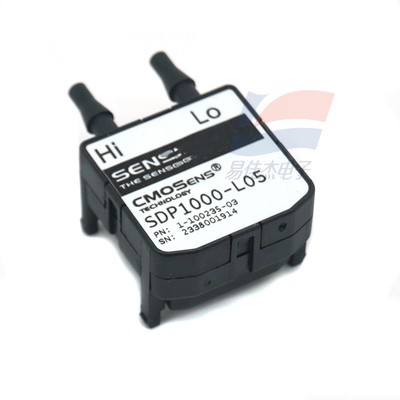

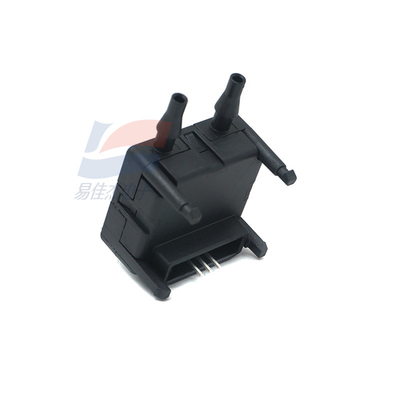

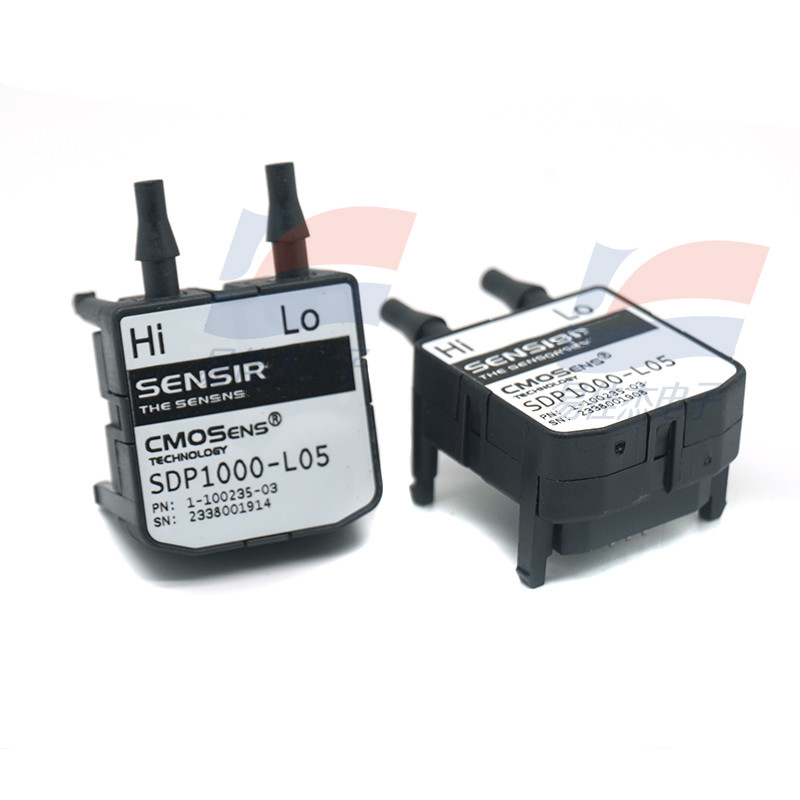

YJJ SDP1000-L05 HVAC برنامه 0-125Pa جریان و فشار سنسور

توضیحات محصول:

SDP1000-L05 HVAC برنامه 0-125Pa جریان و فشار سنسور

ویژگی ها:

حسگرهای فشار و جریان Sensirion اصول اندازه گیری حرارتی را اتخاذ می کنند. عنصر گرمایش قابل کنترل را در مرکز غشای ثبات فشار قرار دهید.و سپس سنسور دما را به صورت تقارن در هر دو طرف جریان بالا و پایین عنصر گرمایش در امتداد جهت جریان مایع نصب کنیدمایع که از طریق فیلم جریان می یابد باعث می شود حرارت به سنسور دمای پایین جریان منتقل شود و تفاوت دمایی ایجاد کند و بنابراین یک سیگنال قابل اندازه گیری و دقیق ایجاد کند.فیلم پاسیواسیون شیشه ای ثبات دهنده فشار با حک کردن برای ادغام سنسور جریان مایکرو ترمیک بر روی تراشه سیلیکون نصب می شود.

در مقایسه با سنسورهای فیلم پیزورسیستوی سنتی، سنسورهای جریان گاز CMOSens مزایای بیشتری در جریان کم سرعت و حساسیت فشار فرقی، انحراف انحراف و تاخیر دارند.حساسیت موقعیت، مقاومت در برابر ضربه و نوسانات دمایی و پشتیبانی از اندازه گیری دو طرفه.

تراشه حاوی یک سنسور دمایی است که سیگنال آن می تواند بدون نیاز به نصب سنسورهای کالیبراسیون اضافی، هرگونه تأثیر دمایی را جبران کند.راه حل های فنی Sensirion نه تنها فضای ذخیره شده را صرفه جویی می کنند بلکه هزینه های بسیار بالایی را نیز ارائه می دهندعلاوه بر این، یک مدار پردازش دیجیتال و یک واحد ذخیره سازی برای ذخیره داده های تصحیح در تراشه دیجیتال یکپارچه شده است.تمام سنسورهای Sensirion در طول فرآیند تولید به صورت جداگانه کالیبراسیون می شوند تا اطمینان حاصل شود که سیگنال ها همیشه به طور کامل کالیبراسیون شده اند، خطی و جبران دما.

دقت 0.1% از مقیاس کامل است

ولتاژ خروجی آنالوگ برای تقویت سیگنال: 0 تا 4 Vdc

بر اساس اصل اندازه گیری جریان

کالیبراسیون و جبران دما

به سمت نصب تحت تاثیر قرار نمی گیرد.

با توجه به نیازهای خاص خود، شما می توانید مدل های مختلف را انتخاب کنید. ویژگی های هر مدل به شرح زیر است:

مدل: محدوده کالیبراسیون: دقت ویژگی های محصول:

SDP1000-L025 -62 تا 62 Pa

خطی: -/+ 0.25" H2O 0.5% FS / 1.5% m.v.

SDP1000-L05 0 تا 125 Pa

+ 0.5" H2O 0.2% FS / 1.5% m.v. خطی

SDP1000-L 0 تا 500 Pa

+ 2" H2O 0.1% FS / 1.0% m.v. خطی

SDP1000-R 0 تا 500 Pa

+ 2" H2O 0.2% FS / 1.0% m.v ریشه مربع

SDP2000-L 0 تا 3500 Pa

+14" H2O 0.1% FS / 1.0% m.v. خطی

* FS = مقیاس کامل یا مقیاس کامل، m.v. = مقدار اندازه گیری شده؛ یک مقدار بزرگتر موثر است.

حوزه کاربرد

کاربرد پزشکی

کاربردهای گرمایش، تهویه مطبوع و HVAC

کاربرد صنعتی

الکترونیک خودرو

مشخصات

فشار دیفرانسیل

دقت: 3٪ m.v

محدوده فشار: ±500Pa

دقت نقطه صفر 0.1Pa است

کالیبراسیون هوا و N2

عمومی

ولتاژ منبع برق: 2.7-5.5V

متوسط جریان منبع برق 3800μA است

جریان منبع برق 5500μA است

رابط I2C

ابعاد بسته بندی (طول × عرض × ارتفاع): 29 × 18 × 27.05mm3

Shenzhen Yijiajie Electronic Technology Co., Ltd. عمدتاً به تولید کنندگان OEM در فروش محصولات سنسورها خدمت می کند.ما فروش محصولات و خدمات پشتیبانی فنی را در چین برای تولید کنندگان مشهور جهانی ارائه می دهیمما همچنین در حال حاضر یک تامین کننده حرفه ای از محصولات سنجش و کنترل در چین و هنگ کنگ هستیم. دفتر مرکزی در هنگ کنگ در سال 2002 تاسیس شد.شرکت شنژن در تقاطع جاده های میانگین شننان و جاده های شمالی Huaqiang در شنژن واقع شده است.در همین حال، این شرکت مقدار زیادی موجودی در شنژن و هنگ کنگ دارد و می تواند به طور مستقیم از خارج از کشور با تحویل سریع سفارش دهد.ما امیدواریم که با تولید کنندگان مرتبط داخلی همکاری کنیم تا شرکت شما را با محصولات با کیفیت بالا و رضایت بخش فراهم کنیم و محصولات شما را رقابتی تر کنیمما صادقانه منتظر همکاری با شما هستیم.

Sمشخصات:
