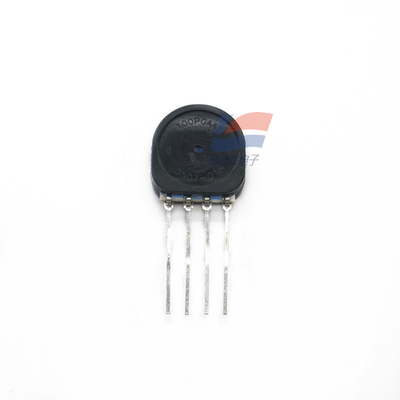

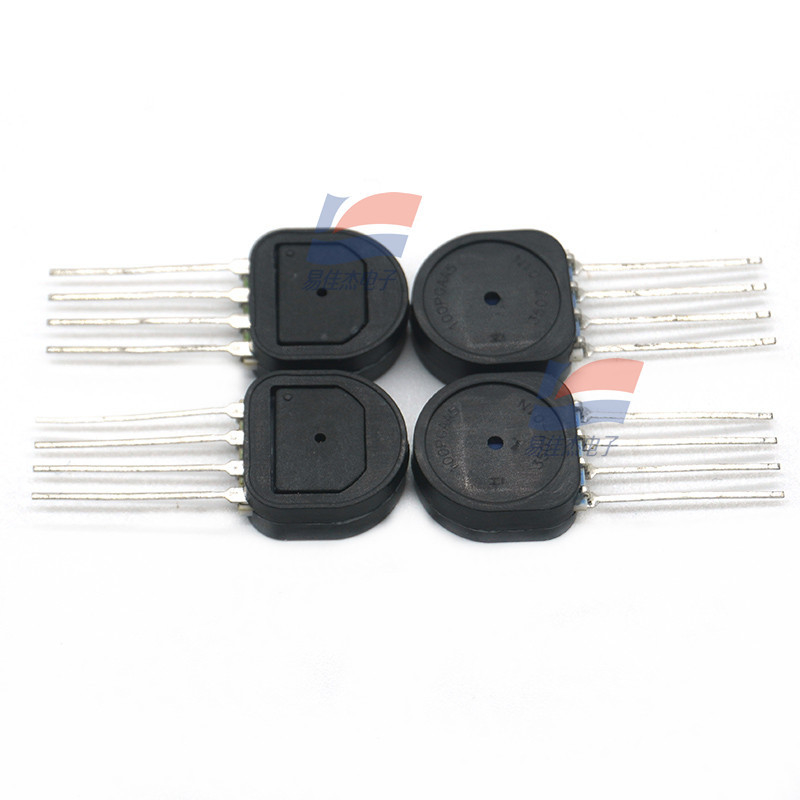

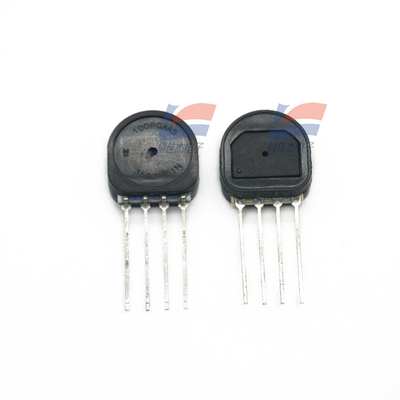

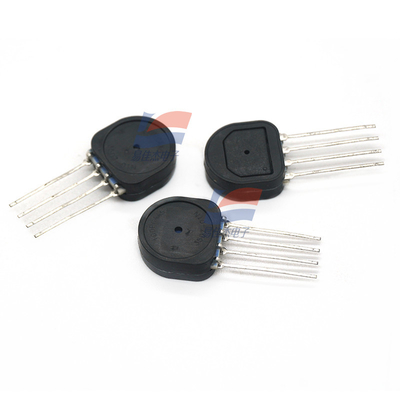

YJJ SSCSSNN100PGAA5 سیلیکون سرامیک (SSC) سری Piezoresistive سیلیکون سنسور فشار

توضیحات محصول:

SSCSSNN100PGAA5 سیلیکون سرامیک (SSC) سری Piezoresistive سیلیکون سنسور فشار

ویژگی ها:

Standard precision silicon ceramic (SSC) series is a piezoresistive silicon pressure sensor that offers proportional analog or digital output for providing pressure readings over a wide full-scale pressure span and temperature range.

سری SSC می تواند کالیبراسیون جامع و جبران دما برای موقعیت صفر سنسور، حساسیت،ضریب دمایی و عدم خطی بودن با استفاده از مدارهای یکپارچه خاص در صفحه مدار. به روز رسانی مقادیر خروجی آنالوگ کالیبر شده و مقادیر خروجی دیجیتال در نرخ تقریبا 1 kHz و 2 kHz به ترتیب.

کالیبراسیون سری SSC در محدوده دمای -20 °C تا 85 °C [-4 °F تا 185 °F] است. ویژگی این سنسور این است که می تواند تحت یک شرایط واحد تغذیه 3.3Vdc یا 5.0Vdc کار کند.

این سنسورها می توانند فشار مطلق، فشار اندازه گیری یا فشار فرقی را اندازه گیری کنند. سنسور فشار مطلق از فشار خلاء به عنوان مقدار مرجع داخلی استفاده می کند.و مقدار خروجی آن متناسب با فشار مطلق استسنسور فشار اندازه گیری فشار اتمسفر را به عنوان مرجع می گیرد و مقدار خروجی متناسب با تفاوت فشار اتمسفر را فراهم می کند.سنسور فشار دیفرانسیل می تواند فشار بین دو درب فشار را اندازه گیری کند.

ثبات دقیق سنسور فشار برای استفاده در کنار گاز های غیر خوردنی و غیر یونی مانند هوا و دیگر گاز های خشک طراحی شده است.عملکرد این سنسورها را می توان تا محدوده فشار بالاتر از 40 mbar گسترش داد، 4 kPa، و 20 inH2O از طریق طیف گسترده ای از گزینه ها.

تمام محصولات مطابق با استاندارد 9001 طراحی و تولید می شوند.

محدوده فشار

±1.6 mbar تا ±10 bar، ±160 Pa تا ±1 MPa، ±0.5 inH20 تا ±150 psi

نوع فشار: اندازه گیری

فشار کاری: 0 psi تا 100 psi

دقت: 0.25%

نوع خروجی: آنالوگ

سبک نصب: از طریق سوراخ

ولتاژ برق کار: 5 ولت

نوع پورت: چند لایه

رزولوشن: 12 بیت

بسته بندی/ جعبه: SIP-4

حداقل دمای کار: -20 °C

حداکثر دمای کار: + 85 °C

سری: SSC

علامت تجاری: هانی ول

جریان برق کاری: 2 mA

نوع محصول: سنسورهای فشار نصب شده بر روی تخت

50

زیر دسته: سنسورها

ولتاژ منبع برق - حداکثر: 5.25V

ولتاژ منبع برق - حداقل: 4.75V

نام تجاری: TruStability

وزن واحد: 1 گرم

Sمشخصات:
