60 mW مصرف برق حسگر جریانی هوا AWM720P1 نسبت سنجی دقیق و طراحی فشرده

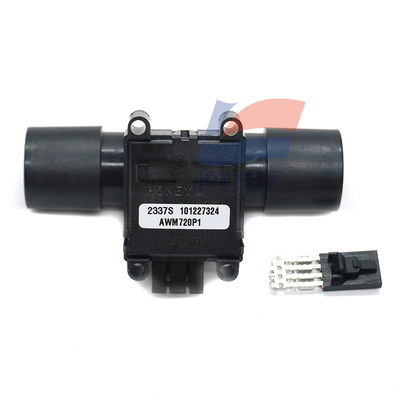

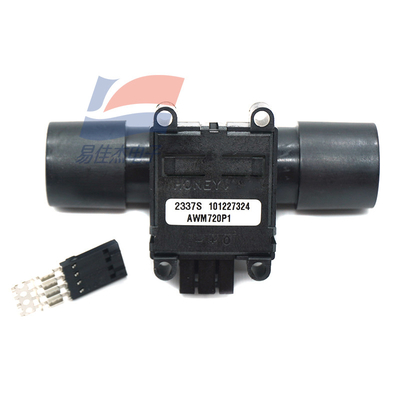

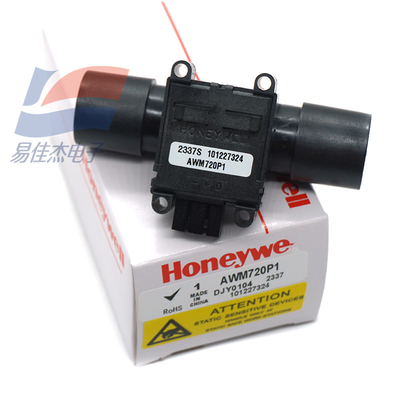

                                                                 حسگر جريان هواي جبران شده AWM720P1

حسگرهای جریان هوا سری AWM700توضیحات
سنسورهای جریانی جریانی جریانی AWM700، جریانی جریانی جریانی جریانی جریانی جریانی جریانی جریانی جریانی را با یک محفظه جریانی جریانی به ویژه طراحی شده فراهم می کنند.این سنسورها جریان را تا 300 لیتر استاندارد در دقیقه (SLPM) اندازه گیری می کنند در حالی که باعث کاهش فشار معمولی 1 inH2O می شوند..

AWM700 دارای ظرفیت محدوده جریان بالا در یک بسته کوچک و همچنین زمان پاسخ 6 ms است. این سنسورها نیاز به یک منبع 10 Vdc دارند ، اما فقط 60 mW قدرت مصرف می کنند.

بسته بندی پلاستیکی فشرده مقاومت می کند فشار بیش از 1720 mbar. 172 kPa. 25 psi بدون به خطر انداختن عملکرد.

سری AWM700 ترکیبی از قابلیت اطمینان ، دقت بالا و ویژگی های عملیاتی دقیق را فراهم می کند. این دقت ذاتی در طول عمر ، نیاز به کالیبراسیون مجدد را کاهش می دهد.مدار حسگر AWM700 تقویت و جبران دما را انجام می دهد.

AWM720P1 و AWM730B5 عمدتا برای بازار تهویه مطبوع پزشکی توسعه یافته اند و نیازهای عملکرد بالا بسیاری از کاربردهای ابزار پزشکی و تحلیلی را برآورده می کنند.

حسگرهای جریان هوا سری AWM700ویژگی های کلیدی و مزایای آن
• لوله های جریان برای محدوده ها تا 300 SLPM: کاهش فشار کم را در برنامه مشتری فراهم می کند
• مقیاس صفر و کامل بسیار پایدار: در اکثر برنامه ها نیازی به کالیبراسیون مجدد ندارد
• طراحی بسته بندی فشرده: فضای کمتری را در محفظه مشتری اشغال می کند و به طور بالقوه هزینه های تولید را کاهش می دهد؛ اندازه محفظه نیز می تواند برای تناسب آسان تر در کاربردهای محدود فضا کاهش یابد
• خطاهای هیستریز و تکرار پذیری پایین (کمتر از 0.35٪ از خواندن): دقت سیستم بهتر را فراهم می کند
• زمان جریان پاسخ افزوده 6 ms: ثبت رویداد جریان کامل
• مصرف انرژی کم: امکان استفاده در دستگاه های قابل حمل و برنامه های کاربردی باتری

حسگرهای جریان هوا سری AWM700کاربرد های بالقوه
پزشکی
• غلظت کننده ها و نگهدارنده های اکسیژن
• دستگاه های تنفسی
• نوبولیزر
• فشار مثبت مداوم راه تنفسی (CPAP)
• دستگاه های بیهوشی
صنعت
• کنترل کننده های جریان جرم
• سیستم های مخابراتی
• کنترل محیط زیست
• کنترل سلول سوخت
• تجهیزات جوش و لیزر کنترل گاز فرآیند

حسگرهای جریان هوا سری AWM700مشخصات

ویژگی	پارامتر
	AWM720P1	AWM730B5
محدوده جریان	+200 SLPM	±300 SLPM
ولتاژ تحریک	10 Vdc ±0.01 Vdc	5 Vdc ±0.01 Vdc
منبع برق	8.0 Vdc حداقل/10.0 Vdc معمولی/15.0 Vdc حداکثر	9.0 Vdc حداقل/16.0 Vdc حداکثر
مصرف برق	۶۰ میلی وات
بارگذاری خروجی: غرق شدن منابع	10 ميلي آمپر نوع 20 mA
گاز کالیبراسیون	هوا
تغییر ولتاژ صفر: 25 °C تا -25 °C 25 °C تا 85 °C 25 °C تا 5 °C 25 تا 60 درجه سانتیگراد	-2.0 Vdc % نوع خواندن +2.0 Vdc % نوع خواندن ️ ️	️ ️ ±2.5٪ تایپ خواندن ±2.5٪ تایپ خواندن
خطای نسبت سنجی	±0.30٪ تایپ خواندن	️
تکرار پذیری و هیسترز	± 0.50٪ حداکثر	±0.035 Vdc typ
زمان پاسخ	6ms تایپ	10 میلیمتر
زمان گرم شدن	️	5 s
کاهش فشار در مقیاس کامل	25 مبار 250 پا 1.0 اينچ 20 نوع	3300 پا 1.2 اينچ H20 نوع
فشار بیش از حد	1720 mbar 172 kPa 25 psi حداکثر	1034 mbar 103 kPa 15 psi حداکثر
محدوده دما: کار کردن ذخیره سازی	-25 °C تا 85 °C -40 °C تا 90 °C [-40 °F تا 194 °F]	۵ تا ۶۰ درجه سانتیگراد -40 °C تا 90 °C [-40 °F تا 194 °F]
حساسیت جهت گیری	️	< 0.005 Vdc تغییر تایپیک در 5 Vdc تحریک بین هر دو جهت
وزن	۳۴ گرم	232 گرم
کانکتور	AMP 103956-3 که دارای سنسور است
