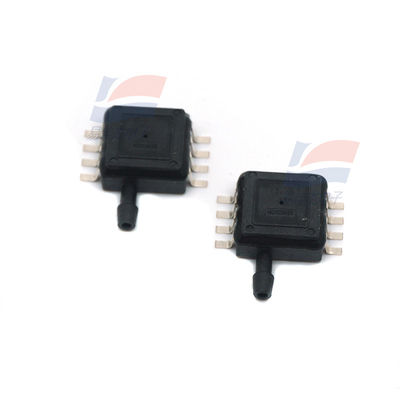

YJJ XGZP164 1kPa حسگر فشار دیفرانسیل لوله دو طرفه در الکترونیک مصرفی پزشکی استفاده می شود

توضیحات محصول:

XGZP164 1kPa حسگر فشار فرقی لوله دو طرفه در الکترونیک مصرفی پزشکی استفاده می شود

ویژگی ها:

محدوده اندازه گیری: -100 kpa تا 0kPa... 1kPa... 200kPa

تکنولوژی MEMS

فرمت فشار دیفرانسیل یا فشار سنج

فرم بسته بندی SOP، نوزل هوای جانبی

برای گاز های غیر خوردنی قابل استفاده است.

محدوده دمای کار: -30°C تا +100°C

حداکثر فشار استاتیک 500kPa است.

جهت پین می تواند انتخاب شود

"میدان کاربرد"

زمینه های پزشکی مانند دستگاه های تنفسی، اسپیرومتر و دستگاه های درمان آپنه خواب

تشخیص جریان هوا، گرمایش، تهویه و تهویه مطبوع، تجهیزات پنوماتیک، سوئیچ های فشار و سایر زمینه های صنعتی

علوم بیولوژیکی، لوازم خانگی کوچک، الکترونیک مصرفی، تجهیزات ورزشی و تناسب اندام، تجهیزات آتش نشانی، اینترنت اشیاء و سایر زمینه ها

خلاصه ی محصول

عنصر حساس فشار نوع XGZP164 یک سنسور فشار مناسب برای زمینه هایی مانند پزشکی زیستی و الکترونیک خودرو است.

این یک تراشه حساس به فشار سیلیکون پیزورسیستیو است که توسط فناوری MEMS پردازش می شود. تراشه حساس به فشار شامل یک غشای لاستیکی است و در غشای

این سیستم از چهار مقاومت تشکیل شده است. چهار واریستور ساختار پل گندم را تشکیل می دهند. هنگامی که فشار به غشا انعطاف پذیر اعمال می شود، پل یک نقطه تماس ایجاد می کند.

یک سیگنال خروجی ولتاژ با رابطه متناسب خطی فشار اعمال شده.

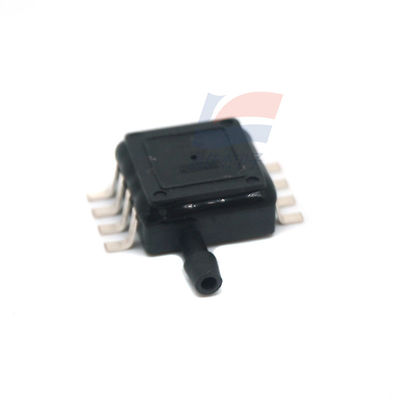

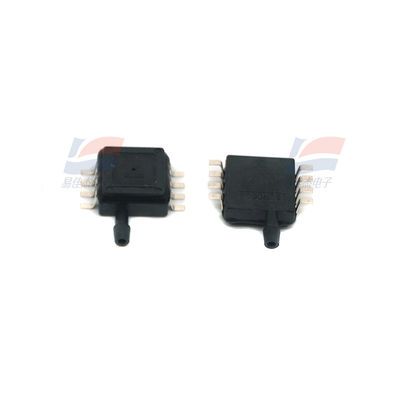

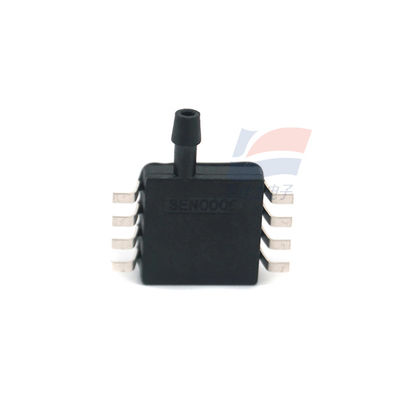

XGZP164 قطعات حساس به فشار یک قطعات OEM بسته بندی شده در فرم استاندارد SOP8 است که برای کاربران آسان برای اتخاذ سطح نصب

نوزل هوای سطحی با یک قلاب طراحی شده است که برای ساختار فشار ورودی ورودی هوا مناسب است و به طور موثر از سقوط نوزل هوا جلوگیری می کند.

این ویژگی خطی بودن، تکرار و ثبات عالی، حساسیت بالا، و برای کاربران آسان است تا برای خروجی و نوسان درجه حرارت عیب یابی و جبران کنند.

عملکرد ساختاری

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

پوسته ی گیره بندی شده: مواد PPS

پین: مس نقره ای

وزن خالص: حدود 0.4 گرم

عملکرد الکتریکی

منبع برق: ≤15V DC یا ≤3.0mA DC

مقاومت ورودی: 4kΩ تا 6kΩ

مقاومت خروجی: 4kΩ تا 6kΩ

مقاومت عایق بندی: 100MΩ، 100VDC

بیش از حد مجاز: 3 برابر حداکثر فشار استاتیک (حداکثر فشار استاتیک ≤40kPa)

1.5 برابر حداکثر فشار استاتیک (40kPa< حداکثر فشار استاتیک ≤350kPa)

شرایط"

رسانه اندازه گیری: هوا

دمای متوسط: (25±1) °C

دمای محیط: (25±1) °C

ارتعاش: 0.1g ((1m/s 2) حداکثر

رطوبت: (50%±10%) RH

منبع برق: (5±0.005) V DC

این تنها به عنوان شرایط آزمایش معیار برای پارامترهای اساسی زیر استفاده می شود:

Sمشخصات:
