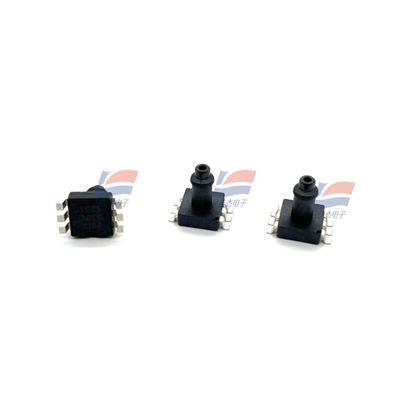

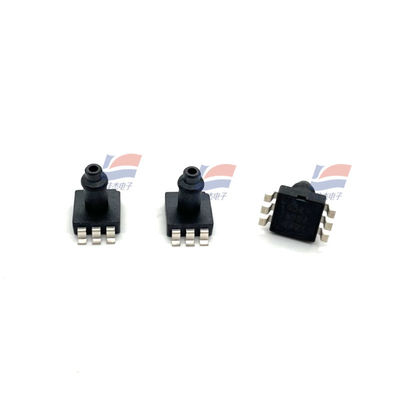

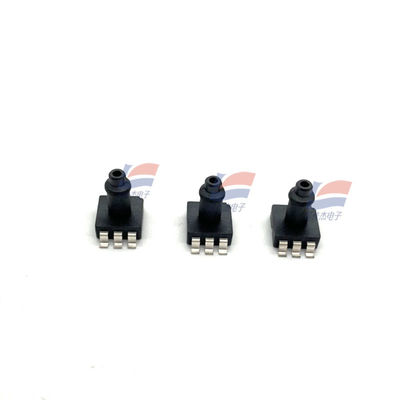

YJJ XGZP166 لوله کوتاه 3mm حسگر فشار گاز POCT تحلیلگر آمونیوم کمیت خون 10kPa

توضیحات محصول:

XGZP166 لوله کوتاه 3mm حسگر فشار گاز POCT تحلیلگر آمونوکانتیتیتیو خون 10kPa

ویژگی ها:

محدوده اندازه گیری: -100 kpa تا 0kPa... 350kPa

تکنولوژی MEMS

فرم فشار سنج

فرم بسته بندی SOP، نوزل هوایی کوتاه 3MM

برای گاز های غیر خورد کننده مناسب است

محدوده دمای عملیاتی: 30°C تا 100°C

اتاق فشار عقب تراشه تحت فشار است

جهت پین می تواند انتخاب شود

عملکرد الکتریکی

منبع برق: ≤15VDC یا ≤3.0mA DC

مقاومت ورودی:4kQ تا 6kQ

مقاومت خروجی:4kQ تا 6kQ

مقاومت عایق بندی: 100 m · 100VDC

بیش از حد مجاز: بیش از حد مجاز:3 برابر مقیاس کامل (مجموعه فشار ≤40kPa)

2 برابر مقیاس کامل (40kPa< محدوده فشار ≤200 kpa)

1.5 برابر مقیاس کامل (200kPa< محدوده فشار ≤350kPa)

یک سیگنال خروجی ولتاژ با رابطه متناسب خطی فشار اعمال شده.

XGZP166 قطعات حساس به فشار یک قطعات OEM بسته بندی شده در فرم استاندارد SOP8 است که برای کاربران آسان برای اتخاذ سطح نصب

نوزل هوای سطحی با یک قلاب طراحی شده است که برای ساختار فشار ورودی ورودی هوا مناسب است و به طور موثر از سقوط نوزل هوا جلوگیری می کند.

این ویژگی خطی بودن، تکرار و ثبات عالی، حساسیت بالا، و برای کاربران آسان است تا برای خروجی و نوسان درجه حرارت عیب یابی و جبران کنند.

عملکرد ساختاری

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

پوسته ی گیره بندی شده: مواد PPS

پین: مس نقره ای

وزن خالص: حدود 0.4 گرم

عملکرد الکتریکی

منبع برق: ≤15V DC یا ≤3.0mA DC

مقاومت ورودی: 4kΩ تا 6kΩ

مقاومت خروجی: 4kΩ تا 6kΩ

مقاومت عایق بندی: 100MΩ، 100VDC

بیش از حد مجاز: 3 برابر حداکثر فشار استاتیک (حداکثر فشار استاتیک ≤40kPa)

1.5 برابر حداکثر فشار استاتیک (40kPa< حداکثر فشار استاتیک ≤350kPa)

شرایط"

رسانه اندازه گیری: هوا

دمای متوسط: (25±1) °C

دمای محیط: (25±1) °C

ارتعاش: 0.1g ((1m/s 2) حداکثر

رطوبت: (50%±10%) RH

منبع برق: (5±0.005) V DC

این تنها به عنوان شرایط آزمایش معیار برای پارامترهای اساسی زیر استفاده می شود:

Sمشخصات:
