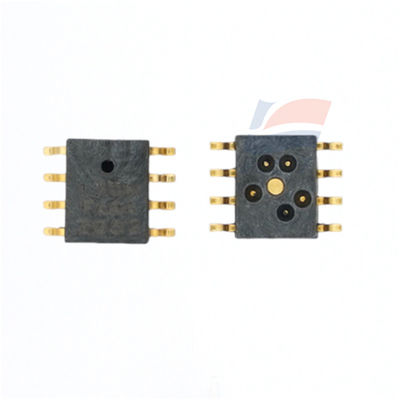

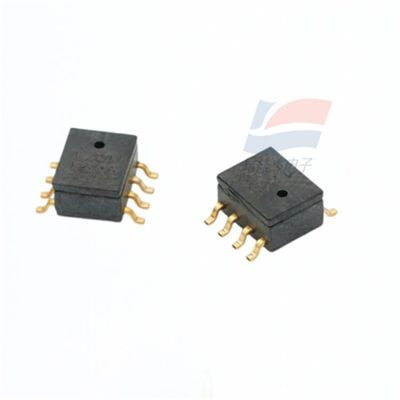

YJJ XGZP170 حسگر فشار پیزورستیو برای ضد آب و فشار آب بسیار پایدار در آب لوله استفاده می شود

توضیحات محصول:

XGZP170 حسگر فشار Piezoresistive برای ضد آب و فشار آب بسیار پایدار در آب شیر استفاده می شود

ویژگی ها:

محدوده اندازه گیری: -100 kpa تا 0kPa... 1000kPa

تکنولوژی MEMS

فرم فشار سنج

فرم بسته بندی SOP یا DIP

برای گاز های غیر خورد کننده مناسب است

محدوده دمای عملیاتی: 30°C تا 100°C

اتاق فشار عقب تراشه تحت فشار است

جهت پین می تواند انتخاب شود

عملکرد الکتریکی

منبع برق: ≤15VDC یا ≤3.0mA DC

مقاومت ورودی:4kQ تا 6kQ

مقاومت خروجی:4k2 تا 6kQ

مقاومت عایق بندی: 100MQ، 100VDC

بیش از حد مجاز: بیش از حد مجاز:3 برابر مقیاس کامل (مجموعه فشار ≤40kPa)

2 برابر مقیاس کامل (40kPa< محدوده فشار ≤200 kpa)

1.5 برابر مقیاس کامل (200kPa< محدوده فشار ≤1000kPa)

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

پوسته ی گیره بندی شده: مواد PPS

پین: مس نقره ای

وزن خالص: حدود 0.4 گرم

عملکرد الکتریکی

منبع برق: ≤15V DC یا ≤3.0mA DC

مقاومت ورودی: 4kΩ تا 6kΩ

مقاومت خروجی: 4kΩ تا 6kΩ

مقاومت عایق بندی: 100MΩ، 100VDC

بیش از حد مجاز: 3 برابر حداکثر فشار استاتیک (حداکثر فشار استاتیک ≤40kPa)

1.5 برابر حداکثر فشار استاتیک (40kPa< حداکثر فشار استاتیک ≤350kPa)

شرایط"

رسانه اندازه گیری: هوا

دمای متوسط: (25±1) °C

دمای محیط: (25±1) °C

ارتعاش: 0.1g ((1m/s 2) حداکثر

رطوبت: (50%±10%) RH

منبع برق: (5±0.005) V DC

این تنها به عنوان شرایط آزمایش معیار برای پارامترهای اساسی زیر استفاده می شود:

Sمشخصات:
