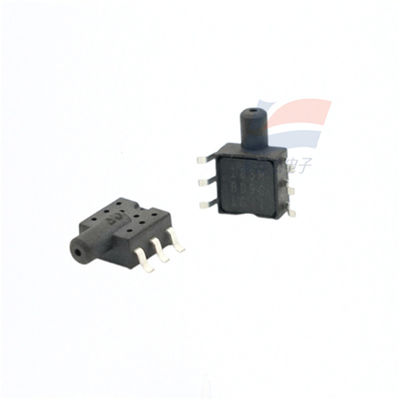

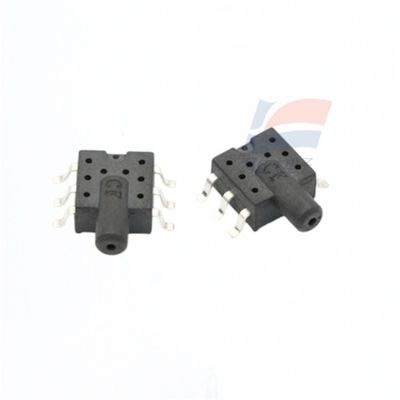

YJJ XGZP185 سنسور فشار برای گازهای غیر خوردنی 6kΩ مقاومت خروجی و ظرفیت بیش از حد 3x

توضیحات محصول:

حسگر فشار XGZP185 برای گازهای غیر خوردنی با محدوده انتخاب شده مناسب است

ویژگی ها:

XGZP185 عنصر حساس به فشار پیزوریستیو یک سنسور فشار مناسب برای زمینه هایی مانند زیست پزشکی و الکترونیک خودرو است.قطعه اصلی آن یک تراشه حساس به فشار سیلیکون پیزورسیستیو است که با تکنولوژی MEMS پردازش می شوداین تراشه حساس به فشار متشکل از یک غشاء لاستیک و چهار مقاومت در غشاء یکپارچه شده است. چهار مقاومت حساس به فشار یک ساختار پل گندم را تشکیل می دهند.وقتی که فشار روی غشای لاستیکی عمل می کند، پل یک سیگنال ولتاژ خروجی تولید می کند که به طور خطی متناسب با فشار اعمال شده است.

قطعات حساس به فشار XGZP183 یک قطعات OEM بسته بندی شده در فرم استاندارد SOP6 است که برای استفاده از کاربران آسان است. سطح تراشه با سیلیکون نرم پوشانده شده است،که می تواند به طور موثر از رطوبت و بخار روغن جلوگیری کند.

این ویژگی خطی بودن، تکرار و ثبات عالی، حساسیت بالا، و برای کاربران آسان است تا برای خروجی و نوسان درجه حرارت عیب یابی و جبران کنند.

عملکرد ساختاری

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

پوسته بسته بندی: مواد PPS

پن: زره دار

چسب محافظ: لاستیک سیلیکونی حاوی فلورین

عملکرد الکتریکی

منبع برق: ≤15VDC یا ≤3.0mADC

مقاومت ورودی:4kQ تا 6k2

مقاومت خروجی:4kQ تا 6kQ

مقاومت عایق بندی: 100 m · 100VDC

اضافه بار مجاز: 15 برابر مقیاس کامل

محدوده اندازه گیری: -100 kpa تا 0kPa... 1000kPa

تکنولوژی MEMS

فرم فشار سنج

فرم بسته بندی SOP

برای گاز های غیر خورد کننده مناسب است

محدوده دمای عملیاتی: 30°C تا 100°C

اتاق فشار عقب تراشه تحت فشار است

جهت پین می تواند انتخاب شود

عملکرد الکتریکی

منبع برق: ≤15VDC یا ≤3.0mA DC

مقاومت ورودی:4kQ تا 6k2

مقاومت خروجی:4kQ تا 6kΩ

مقاومت عایق بندی: 100 m 2,100VDC

اضافه بار مجاز:3 برابر مقیاس کامل (مجموعه فشار ≤40kPa) 2 برابر مقیاس کامل (40kPa<مجموعه فشار ≤200 kpa)

1.5 برابر مقیاس کامل (200kPa< محدوده فشار ≤1000kPa)

Sمشخصات:
