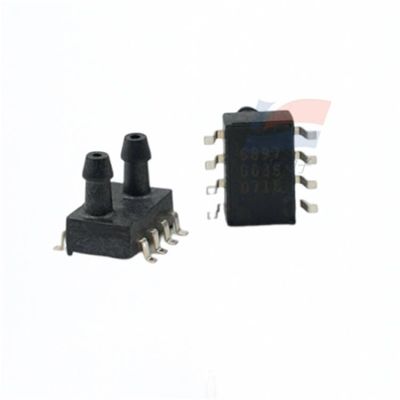

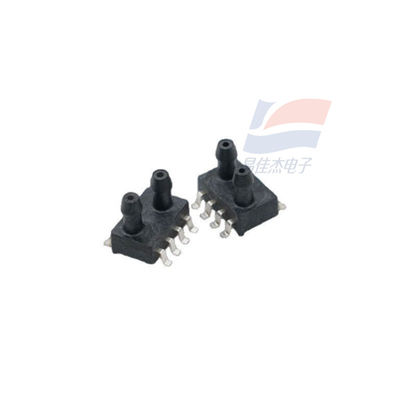

YJJ XGZP190 Differential Pressure Barometric Sensor for Air Measuring Medium and Ambient Temperature 25±1 C MV Ventilator SOP8 (حساس کننده بارومتریک فشار متغیر برای اندازه گیری دمای متوسط و محیطی 25±1 C)

توضیحات محصول:

XGZP190 سنسور فشار بارومتریک فرقی هواسنج MV هواسنج SOP8

ویژگی ها:

محدوده اندازه گیری: -100 kpa تا 0kPa... 1kPa... 200kPa

تکنولوژی MEMS

فرمت فشار دیفرانسیل یا فشار سنج

فرم بسته بندی SOP، ساختار ضد قطره نوزل هوا

برای گاز های غیر خوردنی قابل استفاده است.

محدوده دمای کار: -30°C تا +100°C

جهت پین می تواند انتخاب شود

"میدان کاربرد"

زمینه های پزشکی مانند دستگاه های تنفسی، اسپیرومتر و دستگاه های درمان آپنه خواب

تشخیص جریان هوا، گرمایش، تهویه و تهویه مطبوع، تجهیزات پنوماتیک، سوئیچ های فشار و سایر زمینه های صنعتی

علوم بیولوژیکی، لوازم خانگی کوچک، الکترونیک مصرفی، تجهیزات ورزشی و تناسب اندام، تجهیزات آتش نشانی، اینترنت اشیاء و سایر زمینه ها

خلاصه ی محصول

XGZP190 عنصر حساس فشار پیزوریستیو یک سنسور فشار مناسب برای زمینه هایی مانند پزشکی زیستی و الکترونیک خودرو است.

این یک تراشه حساس به فشار سیلیکون پیزورسیستیو است که توسط فناوری MEMS پردازش می شود. تراشه حساس به فشار شامل یک غشای لاستیکی است و در غشای

این سیستم از چهار مقاومت تشکیل شده است. چهار واریستور ساختار پل گندم را تشکیل می دهند. هنگامی که فشار به غشا انعطاف پذیر اعمال می شود، پل یک نقطه تماس ایجاد می کند.

یک سیگنال خروجی ولتاژ با رابطه متناسب خطی فشار اعمال شده.

XGZP190 قطعات حساس به فشار یک قطعات OEM بسته بندی شده در فرم استاندارد SOP8 است که برای کاربران آسان برای اتخاذ سطح نصب و گاز

دهان با یک قلاب طراحی شده است که به طور موثر مانع از سقوط لوله تحت فشار می شود.

این ویژگی خطی بودن، تکرار و ثبات عالی، حساسیت بالا، و برای کاربران آسان است تا برای خروجی و نوسان درجه حرارت عیب یابی و جبران کنند.

عملکرد ساختاری

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

پوسته ی گیره بندی شده: مواد PPS

پین: مس نقره ای

وزن خالص: حدود 0.4 گرم

عملکرد الکتریکی

منبع برق: ≤15V DC یا ≤3.0mA DC

مقاومت ورودی: 4kΩ تا 6kΩ

مقاومت خروجی: 4kΩ تا 6kΩ

مقاومت عایق بندی: 100MΩ، 100VDC

بیش از حد مجاز: 3 برابر حداکثر فشار استاتیک (حداکثر فشار استاتیک ≤40kPa)

1.5 برابر حداکثر فشار استاتیک (40kPa< حداکثر فشار استاتیک ≤200kPa)

حداکثر فشار بیش از حد در پایان فشار پایین P2:250KPA

رسانه اندازه گیری: هوا

دمای متوسط: (25±1) °C

دمای محیط: (25±1) °C

ارتعاش: 0.1g ((1m/s 2) حداکثر

رطوبت: (50%±10%) RH

منبع برق: (5±0.005) V DC

Sمشخصات:
