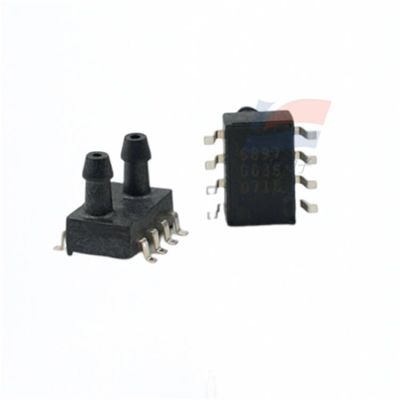

YJJ XGZP193-200kPa سنسور فشار گج با یک نوزل ورودی دمای دمای معاوضه شده است

توضیحات محصول:

سنسور فشار گیج XGZP193-200kPa با یک نازل ورودی هوای جانبی جبران شده با دما کالیبره شده است.

ویژگی ها:

محدوده اندازه گیری: 0kPa تا 100kPa... 700kPa

فناوری MEMS

فرم فشار مطلق

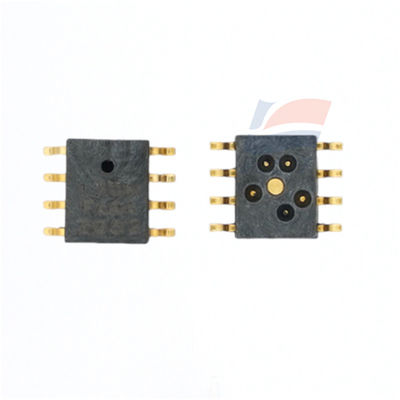

فرم بسته بندی SOP، درمان پر کردن چسب

برای گازها یا مایعات غیر خورنده و غیر رسانا مناسب است

محدوده دمای کارکرد: -30 درجه سانتیگراد تا +100 درجه سانتیگراد

اندازه کوچک

عملکرد الکتریکی

منبع تغذیه: ≤15VDC یا ≤3.0mA DC

امپدانس ورودی: 4kQ تا 6kQ

امپدانس خروجی: 4kQ تا 6kQ

مقاومت عایق: 100 m · 100VDC

اضافه بار مجاز: 1.5 برابر مقیاس کامل

فشار ترکیدگی: ≥2 برابر مقیاس کامل

سنسور فشار XGZP193 در زمینه هایی مانند زیست پزشکی، کنترل صنعتی و اینترنت اشیا کاربرد دارد. جزء اصلی آن یک دستگاه MEMS است

تراشه های حساس به فشار پیزورزیستیو سیلیکونی که با فناوری پردازش شده اند. این تراشه حساس به فشار از یک غشای الاستیک و چهار مقاومت تشکیل شده است که روی غشا یکپارچه شده اند.

چهار واریستور ساختار پل وتستون را تشکیل می دهند. هنگامی که فشار بر غشای الاستیک وارد می شود، پل یک خط ایجاد می کند که با فشار اعمال شده مطابقت دارد

سیگنال خروجی ولتاژ با یک رابطه متناسب. مدار داخلی پارامترهای سنسور مانند خروجی نقطه صفر، خروجی مقیاس کامل و رانش دما را کالیبره کرده است

و جبران برای تولید یک سیگنال خروجی ولتاژ استاندارد با دقت بالا با ولتاژ تغذیه به عنوان مرجع ارائه شده است.

سنسور فشار XGZP193 در یک فرم پلاگین DIP استاندارد بسته بندی شده است که نصب آن را برای کاربران راحت می کند. طراحی نازل ورودی هوا با قلاب می تواند

از افتادن دستگاه فشار به دلیل فشار بیش از حد جلوگیری کنید.

محیط اندازه گیری سنسور فشار XGZP193 به گازهای غیر خورنده مانند هوا محدود می شود. برای فشارهای غیر از گازهای غیر خورنده

برای رسانه ها، لطفا با ما تماس بگیرید.

"عملکرد ساختاری"

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

جنس پوسته: مواد PPS

اضافه بار مجاز: 3 برابر مقیاس کامل (محدوده فشار ≤50kPa)

2 برابر مقیاس کامل (50kPa< محدوده فشار ≤200 kpa)

Xgzp193_specification Sheet _Chinese _V1.3

یک پنجم

کمال تحت فشار آشکار می شود

Xgzp192_specification Sheet _Chinese _V1.3 2/5

محیط اندازه گیری: هوا

دمای محیط: (25±1) درجه سانتیگراد

دمای محیط: (25±1) درجه سانتیگراد

لرزش: 0.1g (1m/s ²) حداکثر

رطوبت: (50%±10%) RH

منبع تغذیه: (10±0.005) VDC

فقط به عنوان شرط تست معیار برای پارامترهای اساسی زیر استفاده می شود

مشخصات:
