سنسور فشار YJJ XGZP195 با محدوده فشار 0 تا 10/50/100/200 Kpa برای تجهیزات ورزشی و تناسب اندام مناسب است

توضیحات محصول:

سنسور فشار XGZP195 با محدوده فشار 0 تا 10/50/100/200 کیلو پاسکال برای تجهیزات ورزشی و تناسب اندام مناسب است.

ویژگی ها:

محدوده اندازه گیری 0 تا 10/50/100/200 کیلو پاسکال

فناوری MEMS

نوع فشار گیج

اصلاح و کالیبراسیون خروجی آنالوگ با کشش لیزری

قابلیت تعویض خوب، پلاگین و بازی

محدوده های فشار و خروجی های مختلف را می توان سفارشی کرد

"زمینه کاربرد"

دستگاه های هموستاتیک، ونتیلاتورها، اکسیژن سازها، مانیتورها و سایر زمینه های پزشکی

زمینه تجهیزات ورزشی و تناسب اندام مانند ماساژورها، صندلی های ماساژ و تشک های هوا

زمینه های اینترنت اشیا مانند حفاظت از آتش سوزی هوشمند و خانه هوشمند

فشارسنج ها، اجزای پنوماتیک و سایر زمینه های کنترل صنعتی

بررسی اجمالی محصول

سنسور فشار XGZP195 برای زمینه هایی مانند زیست پزشکی، کنترل صنعتی و اینترنت اشیا کاربرد دارد. جزء اصلی آن دستگاهی است که از فناوری MEMS استفاده می کند.

تراشه های حساس به فشار پیزورزیستیو سیلیکونی پردازش شده. این تراشه حساس به فشار از یک غشای الاستیک و چهار مقاومت تشکیل شده است که بر روی غشا یکپارچه شده اند و همگی به فشار حساس هستند.

مقاومت ساختار پل وتستون را تشکیل می دهد. هنگامی که فشار بر روی غشای الاستیک وارد می شود، پل ساختاری را ایجاد می کند که به طور خطی متناسب با فشار اعمال شده است.

سیگنال خروجی ولتاژ. مدار داخلی پارامترهایی مانند خروجی نقطه صفر، خروجی تمام مقیاس و رانش دما سنسور را کالیبره و جبران می کند و یک

سیگنال خروجی ولتاژ استاندارد با دقت بالا با توجه به ولتاژ تغذیه.

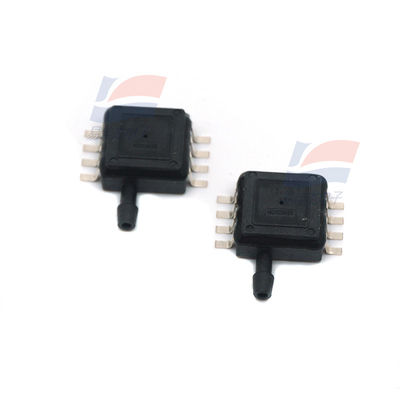

سنسور فشار XGZP195 در فرم SOP بسته بندی شده است، با پین هایی که بر روی برد PCB نصب شده اند و نصب آن را برای کاربران راحت می کند.

محیط اندازه گیری سنسور فشار XGZP195 محدود به گازهای غیر خورنده مانند هوا است. برای محیط های فشاری غیر از گازهای غیر خورنده,

لطفا در صورت تمایل سوال کنید.

"عملکرد ساختاری"

تراشه حساس به فشار: مواد سیلیکونی

سیم سرب: سیم طلا

جنس پوسته: مواد PPS، FR4

اضافه بار مجاز: 2 برابر مقیاس کامل

محیط اندازه گیری: هوا

دمای متوسط: (25±1) ℃

دمای محیط: (25±1) ℃

لرزش: 0.1 گرم (1 متر بر ثانیه و sup2;) حداکثر

رطوبت: (50%±10%) RH

منبع برق: (10±0.005) VDC
