موتورهای بدون جاروبک DC YJJ SS360ST SS360NT SS360PT با سنسور اثر هال موقعیت‌یاب قفل‌شونده 3.5 میلی‌آمپر با جریان منبع تغذیه 20 میلی‌آمپر

توضیحات محصول:

موتورهای بدون برس DC SS360ST SS360NT SS360PT سنسور اثر هال موقعیت قفل شده 3.5 میلی آمپر

ویژگی ها:

مدار مجتمع سنسور موقعیت قفل شده: مدار مجتمع سنسور اثر هال دیجیتال قفل شده با حساسیت بالا. SOT-23، نوع TO-92 تخت، با بسته بندی پین مستقیم یا شکل داده شده. خروجی سینک جریان دیجیتال

جستجو

مدارهای مجتمع سنسور اثر هال دیجیتال قفل شده با حساسیت بالا SS360NT، SS360ST، SS360ST-10K، SS460S، SS460S-T2، SS460S-T3 و SS460S-LP دستگاه های کوچک حساس و جهانی هستند که با میدان های مغناطیسی ارائه شده توسط آهنرباهای دائمی یا الکترومغناطیس ها کار می کنند. آنها می توانند به قطب های شمال و جنوب در حال تغییر پاسخ دهند. SS360NT از طریق قطب شمال باز می شود، در حالی که SS360ST، SS460S، SS460S-T2 و SS460S-LP از طریق قطب جنوب باز می شوند.

مدار مجتمع سنسور یک نقطه سوئیچینگ قابل اعتماد را ارائه می دهد و حساسیت مغناطیسی عموماً به اندازه 30G (55G) است. این مدار مجتمع سنسور از اثر تثبیت کننده چاپر بر روی عنصر هال استفاده نمی کند، در نتیجه یک سیگنال خروجی واضح ارائه می دهد. علاوه بر این، در مقایسه با مدار مجتمع سنسور قفل اثر هال با حساسیت بالا که از اثر تثبیت کننده چاپر استفاده می کند، می تواند به زمان پاسخ قفل سریع تری دست یابد.

این محصولات محافظت از قطبیت معکوس را ارائه می دهند و می توانند به طور پایدار در محدوده دمایی -40 درجه سانتیگراد تا 150 درجه سانتیگراد خروجی داشته باشند. آنها می توانند هر ولتاژ منبع تغذیه DC از 3Vdc تا 24Vdc را بپذیرند.

برای تولیدکنندگان موتورهای DC بدون برس که به سنسورهای قفل شده قابل اعتماد و سازگار برای به دست آوردن محصولات طراحی کوچک کارآمدتر نیاز دارند، مدار مجتمع سنسور قفل اثر هال با حساسیت بالای تازه راه اندازی شده Honeywell می تواند به سرعت به تغییرات میدان مغناطیسی پاسخ دهد تا راندمان موتور را بهبود بخشد، در حالی که به میدان های مغناطیسی ضعیف نیز پاسخ می دهد و تکرارپذیری ثابتی را حفظ می کند.

این محصولات شامل سبک های بسته بندی زیر هستند:

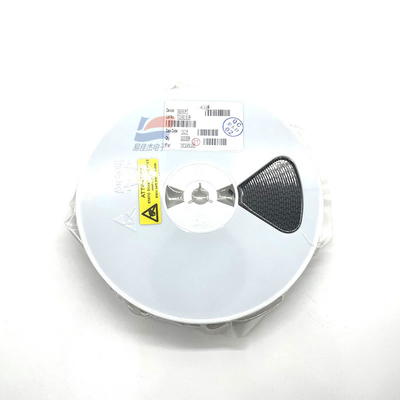

SS360NT، SS360ST، SS360ST-10K: بسته بندی نصب سطحی SOT-23، نوار حامل و قرقره

نوع TO-92 تخت، پین های مستقیم استاندارد، بسته بندی فله

نوع TO-92 تخت، پین های شکل داده شده، جعبه نوار به شکل بسته مهمات

نوع TO-92 تخت، پین های مستقیم بلند، نوار حامل و قرقره

نوع TO-92 تخت، پین های مستقیم استاندارد، جعبه قرقره نوع بسته مهمات

مشخصات فنی:
