توضیحات محصول:

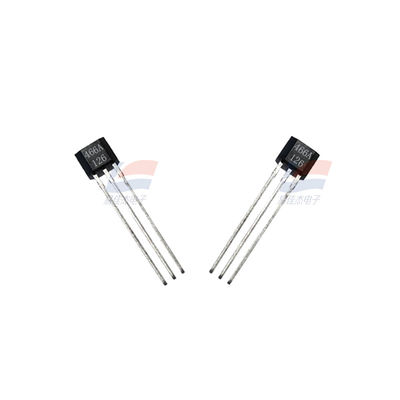

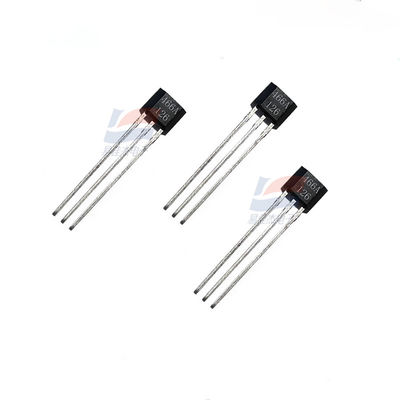

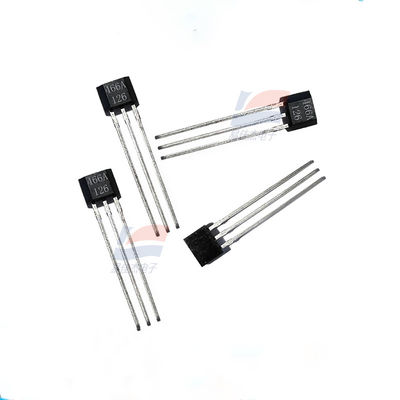

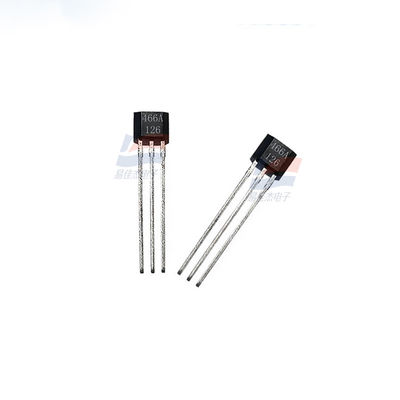

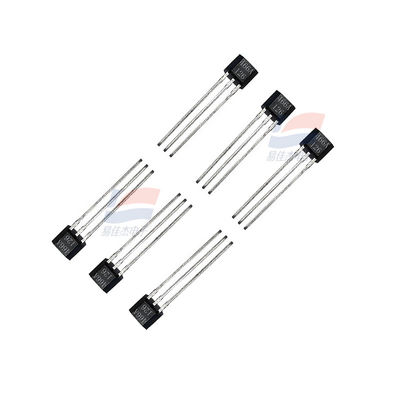

SS466A قفل دوقطبی IC Hall High Action Point Motor Control Detection
ویژگی ها:
مدارهای یکپارچه سنسور موقعیت قفل شده سری SS400 و SS500 مدارهای یکپارچه سنسور اثر هال دیجیتال تک قطبی با قدرت میدان مغناطیسی کم، متوسط و بالا هستند.سبک صاف TO-92، بسته SOT-89B. محور یکپارچه سنسور خروجی جریان دیجیتال سری SS400 یک سنسور کوچک هدف عمومی است.با استفاده از میدان مغناطیسی که توسط یک آهنربا دائمی یا الکترومغناطیسی فراهم می شود، و برای پاسخ به قطب های مغناطیسی شمال و جنوب یا فقط به قطب مغناطیسی جنوب استفاده می شود.
عملکرد تنظیم بینبندگاپ کمک می کند تا عملکرد پایدار را در محدوده ولتاژ منبع برق 3.8Vdc تا 30Vdc تضمین کند.این سنسورها می توانند یک خروجی جریان مداوم 20 mA را به دست آورند و می توانند در جریان 50 mA چرخه کنندتوانایی آن برای کار در ولتاژ 3.8V می تواند در بسیاری از برنامه های کاربردی ولتاژ پایین مورد استفاده قرار گیرد.
خروجی سیک جریان کلکتور مدار باز دیجیتال می تواند به راحتی با مدارهای الکترونیکی مختلف متصل و استفاده شود.
برای ارائه محصولات قابل اعتماد و حفظ کیفیت ثابت، سری SS400 در هر دو درجه 25 درجه سانتیگراد و 125 درجه سانتیگراد آزمایش شده است.تمام محصولات این سری می توانند در دمای 150 درجه سانتیگراد کار کنند.
به خاطر انعطاف پذیری طراحی، گزینه های پین و بسته بندی زیر ارائه شده است:
میله های صاف، 14.99 میلی متر [0.59 اینچ] در طول، بسته بندی شده در بسته های بزرگ یا در جعبه های رول اپ
پیچ های صاف، 18.7 میلی متر طول، بسته بندی عمده
پین های شکل گرفته، 14.99 میلی متر [0.59 اینچ] در طول، بسته بندی شده در بسته های بزرگ یا در جعبه های شکل رول
کاربرد بالقوه
صنعت
سنجش جریان فرکانس بالا در HVAC، شمارنده های آب، شمارنده های سوخت و شمارنده های خدمات گاز
تشخیص ضد دستکاری در شمارنده های آب، برق و گاز
تشخیص سطح مایع
سنجش سرعت موتور
تشخیص موقعیت در سیلندر
حسگر مغناطيسي مقاومتي (MR) Honeywell حساس ترين حسگر مغناطيسي حالت جامد با میدان مغناطيسي پايين در بازار استکه می تواند برای اندازه گیری جهت و شدت میدان مغناطیسی از 70 mG (7 nT) تا 6 G استفاده شود (0.6 متری) Honeywell's magnetoresistive sensor can determine the changes in the Earth's magnetic field caused by the presence of ferromagnetic objects or the position of ferromagnetic objects within the Earth's magnetic fieldپهنای باند بالا می تواند برای تشخیص وسایل نقلیه در حال حرکت با سرعت بالا و سایر اشیاء حاوی آهن مورد استفاده قرار گیرد. این سنسورها طراحی بدون تماس را اتخاذ می کنند.و فاصله کاری بستگی به جرم آهن مغناطیسی اندازه گیری شده دارد.
سری محصولات سنسور مغناطیسی Honeywell Hall نقش مهمی در زمینه های متعددی مانند اتوماسیون صنعتی، الکترونیک خودرو و تجهیزات پزشکی دارد.در زیر خلاصه ای دقیق از این سری از محصولات ارائه شده است.:
I. خلاصه ی سری محصولات
به عنوان یک رهبر در تکنولوژی سنسور، سری محصولات سنسور مغناطیسی هال هانیول، اصل پیشرفته اثر هال را اتخاذ می کند، پارامترهای مانند موقعیت، سرعت،و جهت یک شی با اندازه گیری تغییرات در میدان مغناطیسیاین سنسورها دارای دقت بالا، حساسیت بالا، مصرف انرژی پایین و قابلیت اطمینان پایدار هستند و قادر به پاسخگویی به خواسته های سناریوهای کاربردی پیچیده مختلف هستند.
۲. ویژگی های اصلی
اندازه گیری دقیق
حسگرهای مغناطیسی هانیول هال می توانند تغییرات میدان مغناطیسی را با دقت اندازه گیری کنند و در نتیجه تشخیص دقیق موقعیت اشیاء را به دست آورند.این ویژگی اندازه گیری با دقت بالا به سنسور یک مزیت قابل توجهی در موقعیت گذاری می دهدسیستم های ناوبری و کنترل در اتوماسیون صنعتی
مشخصات:
| نوع سنسور |
سنسور مغناطیسی |
| محدوده حسگر |
±50mT |
| نقطه کار (BOP) |
SS466A |
| ولتاژ منبع برق |
30 ولت |
