توضیحات محصول:
SS551AT SS351AT SS451A سنسور موقعیت دیجیتال اثر هال با دامنه کامل IC
امکانات:
SS551AT سنسور موقعیت دیجیتال اثر هال IC، قطبیت کامل، حساسیت کم، SOT-89B، 1000 واحد در حلقه نوار جیبی.
سری SS551AT از IC های سنسور اثر هال دوقطبی کم هزینه از بسته بندی سطحی استفاده می کنند و دارای مدارهای مجتمع متعادل حرارتی در کل محدوده دما هستند. پاسخ های مغناطیسی دوقطبی بین قطب شمال و قطب جنوب متناوب می شوند.
تثبیت کننده ولتاژ داخلی می تواند عملکرد بسیار پایداری را در محدوده ولتاژ منبع تغذیه 4.5 ولت DC تا 24 ولت DC ارائه دهد. مدار داخلی می تواند از آسیب سنسور جلوگیری کند و از معکوس شدن ناخواسته قطبیت ولتاژ منبع تغذیه جلوگیری کند. سری SS50AT از سنسورهای اثر هال دوقطبی کم هزینه، دستگاه های اثر هال دیجیتال کوچک و چند منظوره هستند که توسط میدان های مغناطیسی آهنرباهای دائمی یا الکترومغناطیس ها کار می کنند. ولتاژ خروجی کلکتور باز تخلیه به راحتی می تواند به مدارهای الکترونیکی مختلف متصل شود.
توجه: مدارهای مجتمع پایداری دمایی و دقت عالی را در طرح های قوی ارائه می دهند. محدوده دمای عملیاتی این سنسورهای هال دیجیتال -40 درجه سانتیگراد تا 125 درجه سانتیگراد [-40 درجه فارنهایت تا 257 درجه فارنهایت] است که آنها را برای محیط های تجاری، مصرفی و صنعتی مناسب می کند.
مشخصات فنی
نام سری: SS351AT، SS451A، SS551AT
نوع درایو مغناطیسی تمام قطبی
حداکثر ولتاژ خروجی 0.4 ولت DC است
جریان خروجی 20 میلی آمپر است
نوع خروجی غرق کننده
دمای ذخیره سازی: -40 درجه سانتیگراد تا 150 درجه سانتیگراد [-40 درجه فارنهایت تا 302 درجه فارنهایت]
نقطه انتشار -40 G معمول. (-40 درجه سانتیگراد تا 150 درجه سانتیگراد)

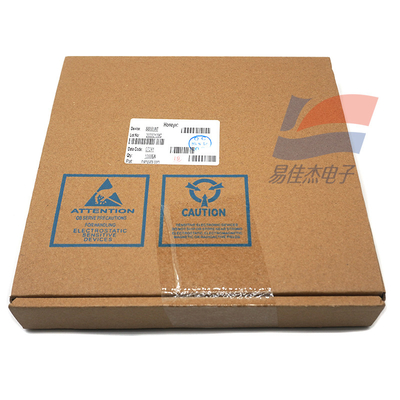

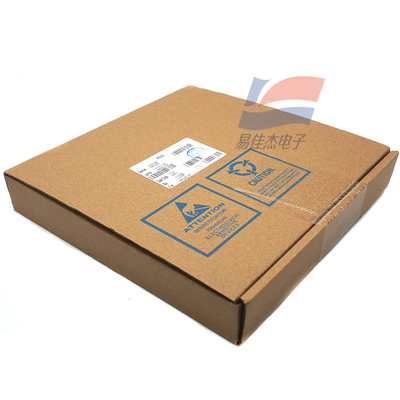

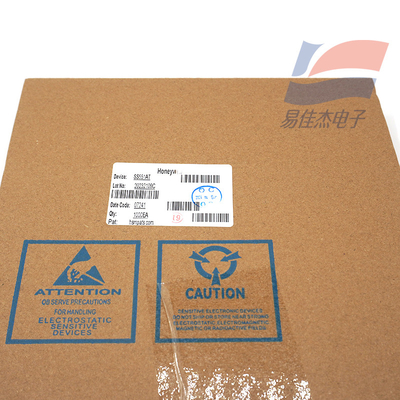

نوع بسته بندی SOT-89B، نوار جیبی و قرقره، 1000 قطعه در هر رول
زمان سوئیچینگ کاهش یافته (از 90% به 10%) تا 1.5 میکرو ثانیه
دسته بندی محصول: سنسور موقعیت دیجیتال اثر هال IC
ولتاژ منبع تغذیه: 3 ولت DC تا 24 ولت DC (-40 درجه سانتیگراد تا 150 درجه سانتیگراد)
مقدار معمول جریان منبع تغذیه 3.5 میلی آمپر است. (25 درجه سانتیگراد، 3 ولت DC)
حداکثر جریان نشتی 10 میکرو آمپر است
دمای عملیاتی: -40 درجه سانتیگراد تا 150 درجه سانتیگراد [-40 درجه فارنهایت تا 302 درجه فارنهایت]
نقطه عملیاتی: 85 G معمول. (-40 درجه سانتیگراد تا 150 درجه سانتیگراد)
تمایز 35 G معمول. (-40 درجه سانتیگراد تا 150 درجه سانتیگراد)
زمان سوئیچینگ افزایش یافته (از 10% به 90%) تا 1.5 میکرو ثانیه
در دسترس بودن در سراسر جهان
عملکرد محصول
ریزساختار: بسته بندی پلاستیکی SOT-89B، قرقره و قرقره برای مونتاژ خودکار
هنگامی که بهره وری انرژی فقط 4.5 ولت DC است، حداکثر مصرف برق فقط 5 میلی آمپر است
خروجی جذب جریان دیجیتال
عناصر مغناطیسی دوقطبی برای کاربردهای آهنربای حلقه ای
ظرفیت جریان خروجی بالا (20 میلی آمپر)
سرعت بالا - محدوده فرکانس عملیاتی 0 کیلوهرتز تا بیش از 100 کیلوهرتز است
محدوده دمای گسترده از -40 درجه سانتیگراد تا 125 درجه سانتیگراد [-40 درجه فارنهایت تا 257 درجه فارنهایت] است
محافظت داخلی در برابر قطبیت معکوس
کاربرد
سنسورهای سرعت و دور در دقیقه
جابجایی موتور DC بدون جاروبک
کنترل موتور و فن
کدگذاری مغناطیسی
تاکومتر، شمارنده وانت
سرعت دیسک نوری، حسگر چرخش نوار
حسگر جریان
مشخصات:
| نوع سنسور |
سنسور مغناطیسی |
| محدوده سنجش |
±50 میلی تسلا |
| نقطه کار (BOP |
SS551AT SS351AT SS451A |
| ولتاژ منبع تغذیه |
30 ولت |
