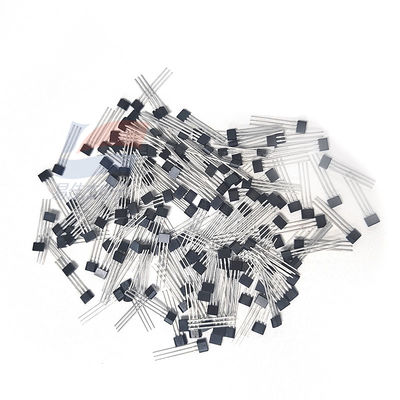

YJJ SS496B حسگر مغناطیسی خطی اثر هال TO92 برای تشخیص موقعیت صنعتی

توضیحات محصول:

سنسور مغناطیسی اثر هال خطی YJJ SS496B TO92 برای تشخیص موقعیت صنعتی

ویژگی ها:

سنسورهای اثر هال خطی متناسب با کاهش هزینه سری SS496B. نصب سطحی

سنسور MRL (Miniature Proportional Linear) سری SS496B یک دستگاه جلوه خطی هال چند منظوره است که می تواند توسط میدان مغناطیسی یک آهنربای دائمی یا یک آهنربای الکتریکی کار کند. ولتاژ خروجی متناسب با ولتاژ منبع تغذیه تنظیم می شود. متناسب با شدت میدان مغناطیسی تغییر می کند. مدارهای مجتمع پایداری و حساسیت دمایی بالاتری را ارائه می دهند. مقاومت لایه نازک با تنظیم دقیق لیزری روی تراشه دقت بالایی (صفر تا 3 درصد) با حساسیت تا 3 درصد و جبران دما را ارائه می دهد. ضریب دمای مثبت حساسیت (معمولا + 0.02٪ / C) ضریب دمای منفی آهنربا کم هزینه را جبران می کند.

سنسورهای سری SS496B سنجش MRL مقرون به صرفه ای را ارائه می دهند و مشخصات کمی بالاتر از محصولات SS490 دارند. SS490B دارای یک ورودی یا خروجی معمولی پیوسته 1.5 میلی آمپر است و با جریان تغذیه 7 میلی آمپر در 5.0 ولت در دمای 25 درجه سانتیگراد برای دستیابی به عملکرد قابل پیش بینی در کل محدوده دما کار می کند. سنسورهای سری SS490B دارای تلورانس موقعیت و حساسیت صفر هستند که با دما متفاوت است.

نام سریال: SS490

حالت درایو مغناطیسی خطی است

ولتاژ خروجی: 0.2V تا VS معمولی 0.2V، 0.4V تا Vs-0.4V (حداقل مقدار)

حداقل جذب جریان خروجی 0.6 میلی آمپر است، معمولاً 1.5 میلی آمپر زمانی که Vs> 4.5 ولت باشد.

حداکثر جریان نشتی 10 µA است

دمای کارکرد: -40 درجه سانتی گراد تا 150 درجه سانتی گراد [-40 درجه فارنهایت تا 302 درجه فارنهایت]

نوع بسته بندی: سرب استاندارد تخت مسطح نوع TO-92، فله، 1000 قطعه در هر کیسه

زمان سوئیچینگ (10% تا 90%) تا 1.5 میکرو ثانیه افزایش می یابد

حداقل حساسیت 2.300، معمولی 2.500 و حداکثر 2.700 میلی ولت بر گرم است.

دسته محصول: آی سی سنسور خطی اثر هال

ولتاژ منبع تغذیه از 4.5 تا 10.5 ولت متغیر است

جریان منبع تغذیه 7.0 میلی آمپر (مقدار معمولی) در 5 Vdc است

حداقل منبع جریان خروجی 1 میلی آمپر است، معمولاً 1.5 میلی آمپر زمانی که Vs> 4.5 ولت باشد.

نوع خروجی: غرق شدن یا خرید

دمای نگهداری: -40 درجه سانتی گراد تا 165 درجه سانتی گراد [-40 درجه فارنهایت تا 329 درجه فارنهایت]

زمان پاسخگویی 3 میکروثانیه است

زمان سوئیچینگ (90% تا 10%) تا 1.5 میکرو ثانیه کاهش می یابد

در دسترس بودن در سراسر جهان

ویژگی های محصول

خروجی خطی و طراحی مدار انعطاف پذیر

طراحی آی سی چهار هال تأثیر تنش مکانیکی را به حداقل می رساند

به گاوس مثبت یا منفی پاسخ دهید

بازده انرژی 7 میلی آمپر در 5 Vdc استفاده می کند

جذب تک جریان یا خروجی جریان

عملیات ریل به ریل می تواند سیگنال های موجود بیشتری را ارائه دهد و در نتیجه به دقت بالاتری دست یابد

مغناطیس جبران شده با دما به ارائه عملکرد پایدار در محدوده دمایی گسترده ای از -40 درجه سانتیگراد تا 150 درجه سانتیگراد [-40 درجه فارنهایت تا 302 درجه فارنهایت] کمک می کند.

فیلد برنامه

صنعت

القای جریان پایه، برای نظارت و تشخیص بار موتور استفاده می شود

سنسورهای میدان مغناطیسی ضد دستکاری در ابزار سنج از راه دور هوشمند

کنترل پمپ در تجهیزات سنگین و لوازم خانگی

القای جابجایی خطی یا زاویه ای ساده

تشخیص موقعیت فرمان/دریچه گاز در دوچرخه ها و اسکوترهای برقی

القای جریان در لوازم الکتریکی

ماشه های تنظیم سرعت در ابزار و تجهیزات

خواندن کد مغناطیسی در گاوصندوق، سیستم های امنیتی و سیستم های کنترل دسترسی ساختمان

پزشکی: سنجش موقعیت در پمپ های تزریق
