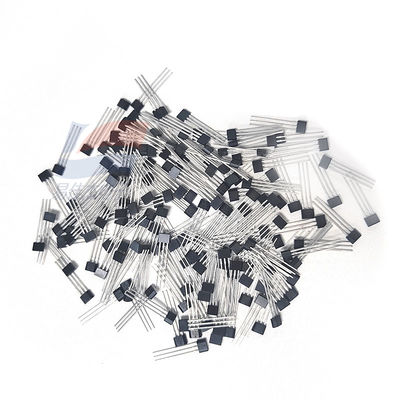

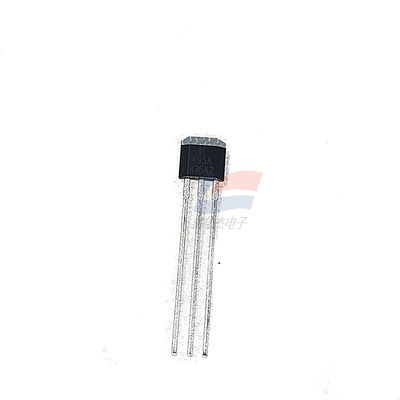

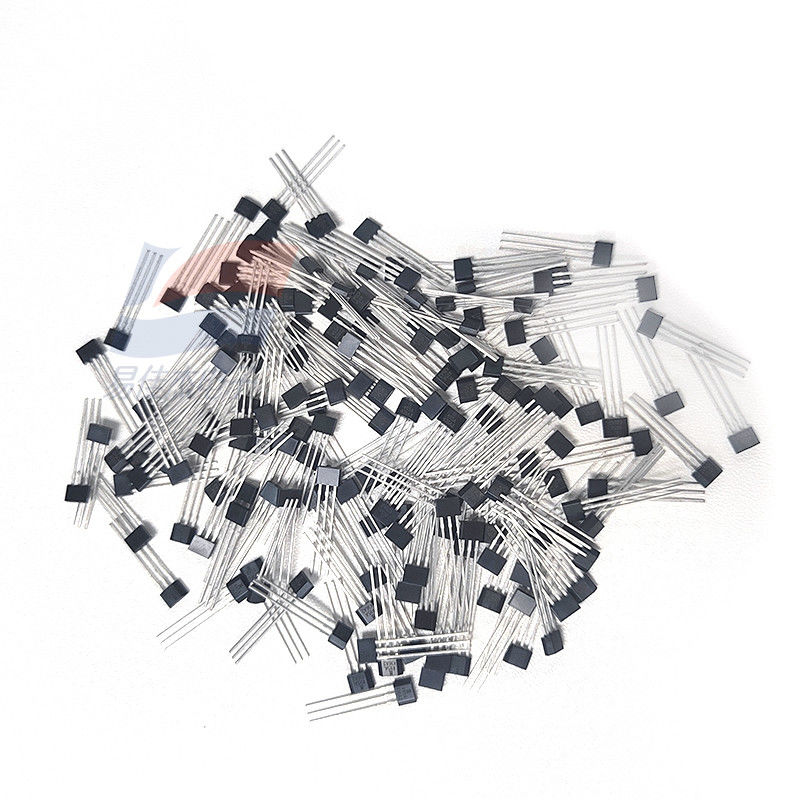

سنسور هال خطی YJJ SS496B برای دوچرخه های برقی استفاده می شود

توضیحات محصول:

SS496B حسگر خطی هال برای دوچرخه های الکتریکی استفاده می شود

ویژگی ها:

حسگرهای خطی متناسب کوچک اثر هال سری SS496B که هزینه را کاهش می دهند؛ نصب سطح

سنسور MRL (Miniature Proportional Linear) سری SS496B یک دستگاه چند منظوره خطی اثر هال است که می تواند توسط میدان مغناطیسی یک آهنربای دائمی یا یک الکترومغناطیس کار کند.ولتاژ خروجی متناسب با ولتاژ منبع برق تنظیم می شوداین مقدار متناسب با شدت میدان مغناطیسی تغییر می کند. مدارهای یکپارچه ثبات و حساسیت دمایی بالاتر را ارائه می دهند.مقاومت لایه نازک با لیزر تنظیم شده بر روی تراشه دقت بالایی را ارائه می دهد (صفر تا 3٪)ضریب دمای مثبت حساسیت (معمولا + 0.02% / C) معاوضه می کند برای ضریب دمای منفی از آهنربا کم هزینه.

سنسورهای سری SS496B سنجش MRL مقرون به صرفه را ارائه می دهند و مشخصات کمی بالاتر از محصولات SS490 دارند.5 mA و در حال کار با یک جریان تغذیه 7 mA در 5.0 ولت در 25 درجه سانتیگراد برای دستیابی به عملکرد قابل پیش بینی در کل محدوده دمایی. سنسورهای سری SS490B دارای موقعیت صفر و تحمل حساسیت هستند که با دمای متفاوت است.

نام سری: SS490

حالت محرک مغناطیسی خطی است

ولتاژ خروجی: 0.2V به VS-معمول 0.2V، 0.4V به Vs-0.4V (قیمت حداقل)

حداقل جذب جریان خروجی 0.6 mA است، به طور معمول 1.5 mA هنگامی که Vs> 4.5 V

حداکثر جریان نشت 10 μA است

دمای کار: -40°C تا 150°C

نوع بسته بندی: نوع TO-92 طرحی طرحی استاندارد سرب، عمده، 1000 قطعه در هر کیسه

زمان سوئیچینگ افزایش می یابد (به میزان 10٪ تا 90٪) تا 1.5 μs

حداقل حساسيت 2 است300، نمادین 2 است.500، و حداکثر ۲۷۰۰ میلی ولت در هر گرم است

دسته بندی محصول: IC حسگر خطی اثر هال

ولتاژ منبع برق از 4.5V تا 10.5V است

جریان تغذیه 7.0 mA (ارزش معمولی) در 5 Vdc است

حداقل منبع جریان خروجی 1 mA است، به طور معمول 1.5 mA هنگامی که Vs> 4.5 V

نوع خروجی: غرق شدن یا خرید

دمای نگهداری: -40 تا 165 درجه سانتیگراد

زمان پاسخ 3 ميکرو ثانيه است

زمان سوئیچینگ (90٪ تا 10٪) تا 1.5 μs کاهش می یابد

در دسترس بودن در سراسر جهان

ویژگی های محصول

خروجی خطی و طراحی مدار انعطاف پذیر

طراحی IC چهار سالن تاثیر استرس مکانیکی را به حداقل می رساند

به گاوس مثبت یا منفی پاسخ دهید

از بهره وری انرژی 7 mA در 5 Vdc استفاده می کند

جذب واحد جریان یا خروجی جریان

کار با ریل به ریل می تواند سیگنال های بیشتری را فراهم کند و در نتیجه به دقت بیشتری دست یابد

مغناطیسی که با دمای معاوضه شده است، به عملکرد پایدار در طیف گسترده ای از دمای -40 تا 150 درجه سانتیگراد کمک می کند

حوزه کاربرد

صنعت

هشداری جریان پایه، برای نظارت و تشخیص بار موتور استفاده می شود

حسگرهای میدان مغناطیسی ضد دستکاری در دستگاه های هوشمند از راه دور

کنترل پمپ در تجهیزات سنگین و لوازم خانگی

محرک ساده جابجایی خطی یا زاویه ای

تشخیص موقعیت لوله/برقی در دوچرخه های الکتریکی و اسکوترها

تحرک جریان در لوازم الکتریکی

ماشهای تنظیم سرعت در ابزارها و تجهیزات

خواندن کد مغناطیسی در گاوصندوقها، سیستم های امنیتی و سیستم های کنترل دسترسی ساختمان

پزشکی: تشخیص موقعیت در پمپ های تزریقی

مشخصات:
