سنسورهای هال تک قطبی YJJ SS543GT SS543AT در موتورهای DC بدون جاروبک استفاده می شوند

توضیحات محصول:

SS543GT و SS543AT Single-pole Hall Sensor Ics در موتورهای DC بدون برس استفاده می شود

ویژگی ها:

SS543GT SS543AT حسگر موقعیت دیجیتال اثر هال IC، تک قطبی، گاوسی متوسط، SOT-89B، نوار جیبی، 1000 قطعه در هر رول.

سنسور موقعیت دیجیتال اثر هال IC Honeywell SS543AT یک دستگاه کوچک و چند منظوره ی دیجیتال اثر هال است که توسط میدان مغناطیسی یک آهنربای دائمی یا یک الکترومغناطیس کار می کند.طراحی شده برای پاسخگویی به قطب شمال و قطب جنوب یا فقط به قطب جنوب. آنها دارای خواص مغناطیسی دو قطبی ، قفل شده یا تک قطبی هستند. تنظیم کننده ولتاژ در هواپیما می تواند به طور پایدار در محدوده ولتاژ منبع برق 3.8Vdc تا 30Vdc کار کند.این سنسورها می توانند به طور مداوم یک خروجی جذب 20 mA را ارائه دهند و می توانند تا حداکثر 50 mA بازیافت شوند.عملکرد 3.8 ولت اجازه می دهد تا در بسیاری از برنامه های کاربردی ولتاژ پایین استفاده شود. خروجی نوع جذب باز کلکتور دیجیتال می تواند به راحتی به مدارهای الکترونیکی مختلف متصل شود.تمام فهرست های دایرکتوری می توانند در دمای تا ۱۵۰ درجه سانتیگراد کار کنندبه خاطر انعطاف پذیری طراحی

سری SS400: نوع flat TO-92:

SS4XX: سرب استاندارد مستقیم، عمده

SS4XX-L: سیم سرب بلند مستقیم، عمده

SS4XX-T2: سیم سرب شکل گرفته، بسته بندی شده با نوار کاست

SS4XX-T3: سرب استاندارد مستقیم، بسته بندی شده با نوار کاست

SS4XX-S: نصب سطح، عمده

SS4XX-SP: نصب سطح، نوار جیبی و رول

سری SS500: SOT-89B، نوار جیبی و رول

مشخصات فنی

نام سری: SS500

نوع محرک مغناطیسی تک قطبی

حداکثر ولتاژ خروجی 0.4 Vdc است

جریان خروجی 20 میلی آمپر است

نوع خروجی غرق شدن

دمای نگهداری: -50 تا 150 درجه سانتیگراد

نقطه آزاد شدن 75 دقیقه (25 درجه سانتیگراد)

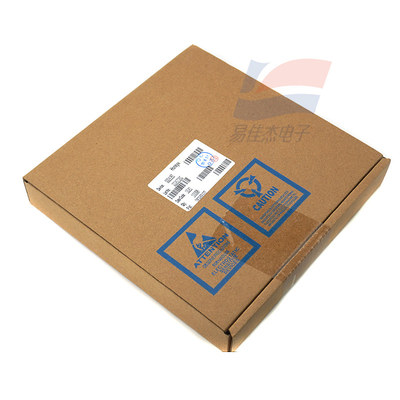

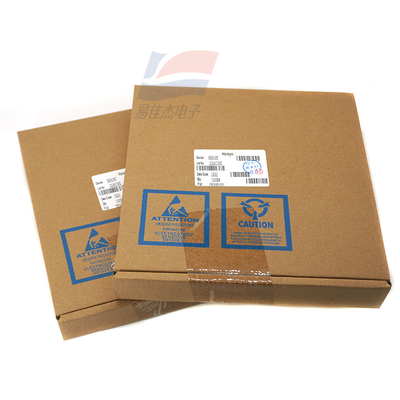

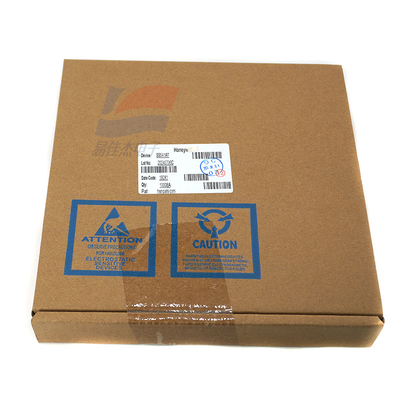

نوع بسته بندی SOT-89B، نوار جیبی و رول ها، 1000 عدد در هر رول

زمان سوئیچینگ (90٪ تا 10٪) تا 1.5μs کاهش یافت

دسته بندی محصول: IC حسگر موقعیت دیجیتال اثر هال

ولتاژ منبع برق از 3.8Vdc تا 30Vdc است

حداکثر جریان برق 10.0 mA است

حداکثر جریان نشت 10μA است.

دمای کار: -40°C تا 150°C

حداکثر نقطه کار 180G (در 25°C) است

تفاوت 25 دقیقه (25 درجه سانتیگراد)

زمان سوئیچینگ (از 10٪ به 90٪) تا 1.5μs افزایش می یابد

در دسترس بودن در سراسر جهان

عملکرد محصول

طراحی IC چهار قطب هال می تواند استرس مکانیکی را تا حد زیادی به حداقل برساند

اجزای مغناطیسی معاوضگی درجه حرارت می توانند عملکرد پایدار را در طیف گسترده ای از دمای -40 تا 150 درجه سانتیگراد فراهم کنند

طیف گسترده ای از ولتاژ های منبع تغذیه شامل، از 3.8Vdc تا 30Vdc با انعطاف پذیری برنامه

خروجی دیجیتال، کلکتور خروجی باز، مناسب برای اتصال به مدارهای الکترونیکی مختلف رایج

نسخه حساسیت بالا می تواند در برنامه های کاربردی بالقوه مورد استفاده قرار گیرد که نیاز به دقت بالا یا شکاف های گسترده دارد

مغناطیس دو قطبی، قفل شده یا تک قطبی

درخواست

صنعت

اندازه گیری سرعت و سرعت چرخش

تراکم سنج، کامپيوتر

سنجش جریان

حرکت موتور DC بدون برس (برق مستقیم)

کنترل موتور و فن

کنترل ربات

حمل و نقل:

اندازه گیری سرعت و RPM (دوره در دقیقه)

تراکم سنج، کامپيوتر

کنترل موتور و فن

لیفت پنجره الکتریکی

موقعیت بالای خودرو

مراقبت های پزشکی

مجموعه موتور

کنترل توزیع دارو

مشخصات:
