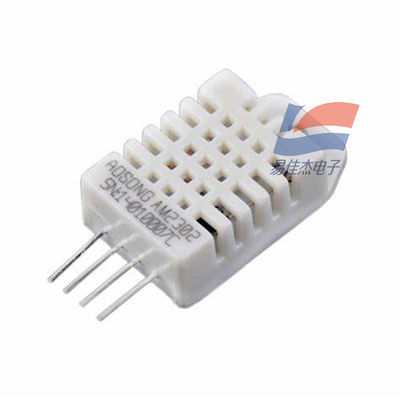

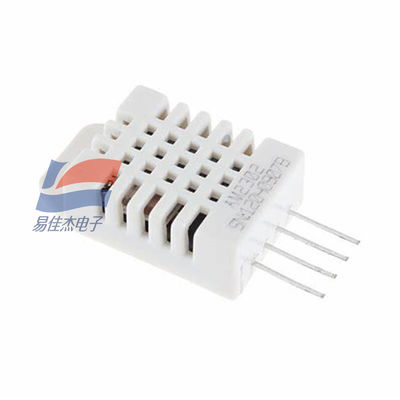

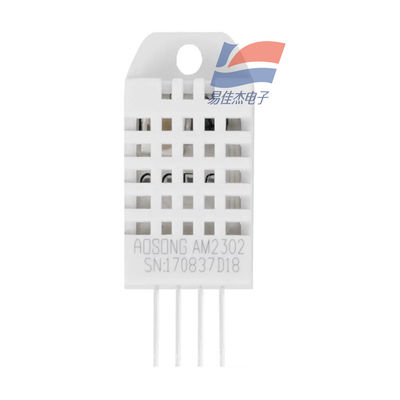

AM2302 سنسور کامپوزیتی درجه حرارت و رطوبت برای کنترل محیط خانوادگی برای حیوانات خانگی / پرورش دام

AM2302 سنسور کامپوزیت رطوبت دمایی

1خلاصه:

AM2302 یک سنسور دمای و رطوبت ترکیبی با خروجی سیگنال دیجیتال کالیبراسیون شده است.از تکنولوژی تخصصی جذب ماژول دیجیتال و تکنولوژی سنجش دمای رطوبت استفاده می کند.، اطمینان از قابلیت اطمینان بسیار بالا و ثبات طولانی مدت عالی.

2اصول کار:

سنسور شامل یک عنصر حسگر رطوبت ظرفیت، یک عنصر حسگر دمای با دقت بالا و یک میکروکنترلر 8 بیتی با عملکرد بالا است.ضریب کالیبراسیون در میکروکنترلر به عنوان یک برنامه ذخیره می شود، که در هنگام پردازش سیگنال های تشخیص داده شده در داخل سنسور فراخوان می شوند.

3ولتاژ برق:

3.3 - 6 ولت

4انتقال سيگنال:

• یک رابط سریال تک سیم با انتقال داده 40 بیتی (MSB اول) را اتخاذ می کند.
• زمان ارتباط: حدود 5ms در هر چرخه.
• فرمت داده: داده های 16 بیتی رطوبت + داده های 16 بیتی دمای + چک سوم 8 بیتی.

5محدوده و دقت اندازه گیری:

• رطوبت:
  • محدوده: 0-100٪ RH
  • دقت: 2 - 5% RH
• درجه حرارت:
  • محدوده: -40 تا 80 درجه سانتیگراد
  • دقت: ±0.5°C

6مصرف برق:

2.5mA حداکثر (در طول تبدیل، یعنی هنگام درخواست داده ها)

7ابعاد:

• بدن اصلی: 27mm x 59mm x 13.5mm
• طول کابل: 23 سانتي متر

8زمان پاسخ:

• داده های دمای و رطوبت که توسط میزبان از AM2302 خوانده می شود همیشه مقدار اندازه گیری قبلی است.
• هنگامی که فاصله بین دو اندازه گیری طولانی است، دو بار به ترتیب خوانده می شود و مقدار دوم را به عنوان داده های زمان واقعی می گیرد.
• حداقل فاصله بین دو بار خواندن: 2 ثانیه

9. توضیحات رابط:

• به طور معمول شامل 3 - 5V پین قدرت، پین داده، و پین زمین است.
• اگرچه از يک سيم براي انتقال اطلاعات استفاده ميکنه، اما با اتوبوس دالاس 1 ناسازگاره.
• برای چند سنسور، هرکدام باید پین داده های مستقل خود را داشته باشند.
• سنسور داخلی دارای یک مقاومت کششی 5.1kΩ است که VCC و پین داده را متصل می کند ، بنابراین مقاومت های کششی خارجی به طور کلی غیر ضروری هستند.
