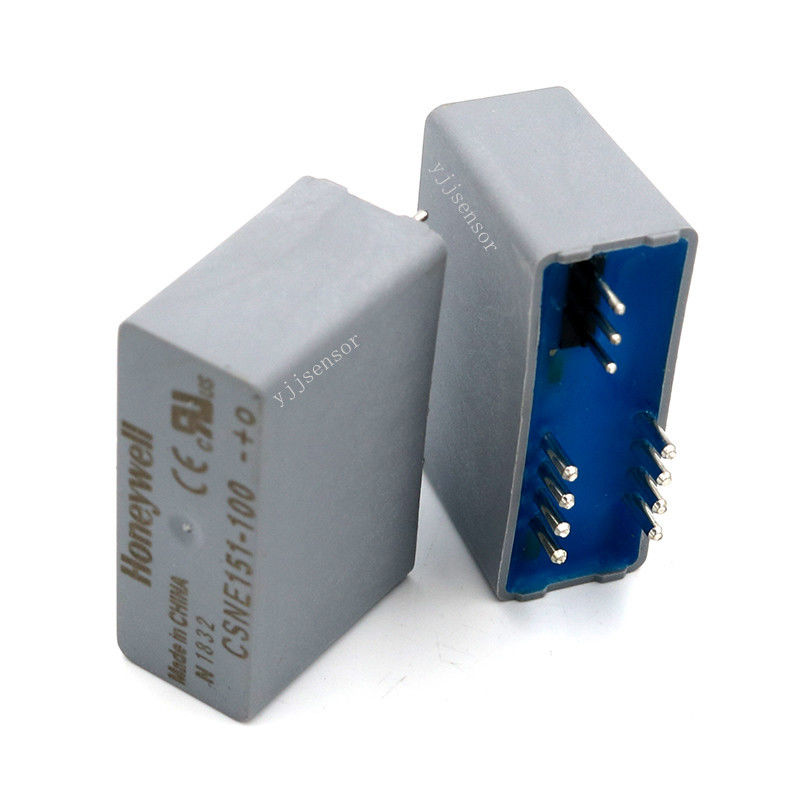

سنسور جریان حلقه بسته CSNE151-100 برای رباتیک و الکترونیک خودرو

CSNE151-100 سنسور جریان حلقه بسته برای ربات الکترونیک خودرو

اصل کار:

بر اساس اصل جبران مغناطیسی، این متعلق به یک سنسور جریان حلقه بسته از نوع مغناطیسی یا اثر هال است.آن را به طور مداوم کنترل جریان مغناطیسی در هسته حسگر به صفر. جریان مورد نیاز برای تعادل جریان صفر متناسب با جریان اولیه جریان از طریق هادی است. این جریان حلقه بسته، به عنوان خروجی دستگاه،نشان دهنده جریان اصلی است که با نسبت چرخش پیچ های اولیه و ثانویه کاهش می یابد، که می تواند از طریق مقاومت به ولتاژ تبدیل شود.

پارامترهای الکتریکی:

• جریان نامی: 25A.t rms.
• محدوده اندازه گیری: 0~±50A.t rms، 0~±90A.t rms.
• مقاومت اندازه گیری: در منبع برق ±15 ولت، 54360Ω برای حداکثر ±25A، 54150Ω برای حداکثر ±50A، 5454Ω برای حداکثر ±90A
• جریان خروجی آنالوگ: 25mA
• نسبت چرخش: 1-2-3-4:1000.
• دقت: +25°C @25A: 优于 ±0.25% In (بهتر از ±0.25% جریان نامی).
• ولتاژ منبع: ±12 تا 15 ولت (±5٪).

دقت - پارامترهای پویا:

• صفر Offset Current: @+25°C: 优于 ±0.15mA (بهتر از ±0.15mA).
• حرکت دمای جریان آفست: 0 ~ 70 °C: 优于 ± 0.6mA (بهتر از ± 0.6mA).
• خطی بودن: 优于 ± 0.2% (بهتر از ± 0.2%).
• زمان پاسخ: @ 50%: 优于 200ns (بهتر از 200ns).
• پهنای باند: DC تا 200kHz.
• di/dt ردیابی دقیق: 50A/μs.

پارامترهای دیگر:

• عایق برق: 50 هرتز/1 دقیقه، 5 کیلوویت
• محدوده دمای عملیاتی: -40°C تا +85°C
• محدوده دمای ذخیره سازی: -40°C تا +90°C
• مصرف جریان: 12 + جریان خروجی mA.
• مقاومت داخلی ثانویه: (+70°C) 66Ω.
• مقاومت داخلی اولیه: <1.25/دوره mΩ.
• وزن: 14 گرم
• مواد محفظه حسگر: PBT با فیبر شیشه ای 30٪ (طرح UL94-V0).

مشخصات محصول:

• دقت اندازه گیری بالا بر اساس اصل جبران مغناطیسی
• قادر به اندازه گیری جریان DC، AC یا پالس، با کاربرد گسترده.
• جداسازی الکتریکی بین مدارهای اولیه / ثانویه، اطمینان از ایمنی و ضد تداخل.
• جریان صفر کوچک و حرکت دمای پایین، حفظ عملکرد پایدار در محیط های دمای مختلف.
• زمان پاسخ کوتاه، امکان ردیابی سریع و دقیق تغییرات جریان را برای پاسخگویی به الزامات اندازه گیری برای جریان های به سرعت متغیر فراهم می کند.

حوزه های کاربردی:

• بخش صنعتی: نظارت و کنترل فعلی برای تجهیزات مانند موتورها، تبدیل کننده های فرکانس و دستگاه های جوش برای اطمینان از عملکرد و ایمنی عادی.
• الکترونیک خودرو: در سیستم های مدیریت باتری برای وسایل نقلیه الکتریکی، سیستم های کنترل موتور خودرو و غیره برای نظارت بر جریان برای مدیریت انرژی و تشخیص خطا استفاده می شود.
• ارتباطات و شبکه سازی: مانیتورهای جریان در سیستم های برق برای اطمینان از تامین انرژی پایدار و استفاده کارآمد از انرژی برای دستگاه های ارتباطی.
• رباتیک: در سیستم های رانش ربات برای اندازه گیری دقیق جریان موتور برای کنترل دقیق حرکت ربات استفاده می شود.
