CSNP661 سنسور جریان حلقه بسته برای سیستم‌های کنترل بازخورد تجهیزات جوشکاری

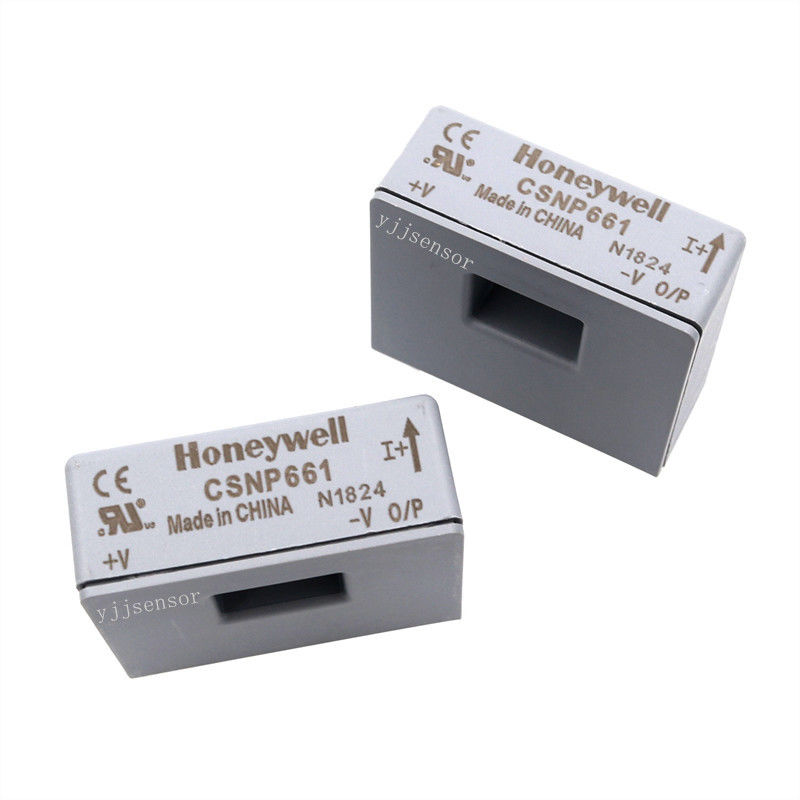

                      سنسور جریان حلقه بسته CSNP661 برای سیستم‌های کنترل بازخورد تجهیزات جوشکاری

اطلاعات پایه:

• مدل محصول: CSNP661
• نوع سنسور: سنسور جریان حلقه بسته مبتنی بر اثر هال و روش تعادل صفر-شار
• نوع بسته بندی: ماژول، تک‌گذر
• تعداد پین: 3 پین
• جنس بدنه: PBT

محدوده اندازه‌گیری:

• جریان نامی: به طور صریح مشخص نشده است (محدوده قابل اندازه‌گیری: ±90 آمپر)
• انواع جریان قابل اندازه‌گیری: جریان DC، AC و پالسی

ویژگی‌های محصول:

• دقت بالا: دقت تا ±0.5%
• پاسخ سریع: زمان پاسخ< 0.5 میکروثانیه
• جداسازی الکتریکی: جداسازی الکتریکی بین مدارهای اولیه و ثانویه از طریق اثر هال
• قابلیت اضافه بار قوی: تحمل جریان‌های اضافه بار بالا
• محدوده دمای عملیاتی گسترده: -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
• خطی بودن عالی: خطی بودن ±0.1%

شرایط عملیاتی:

• ولتاژ منبع تغذیه: ±12 ولت تا ±15 ولت DC
• مقاومت سیم‌پیچ: 30 اهم

مشخصات فیزیکی:

• روش نصب: نصب روی PCB، سوراخ‌دار
• ابعاد: ساختار تک‌گذر از نوع ماژول (ابعاد دقیق در دسترس نیست)
• وزن: 23.375 گرم

زمینه‌های کاربرد:

• درایوهای فرکانس متغیر: نظارت بر جریان در VFDها برای اطمینان از عملکرد عادی و حفاظت از تجهیزات
• حفاظت از اضافه جریان: نظارت بر جریان لحظه‌ای در مدارها برای فعال کردن حفاظت در صورت تجاوز از مقادیر تنظیم شده
• سیستم‌های منبع تغذیه: نظارت بر جریان خروجی توان برای تامین پایدار و حفاظت
• سیستم‌های کنترل بازخورد: ارائه داده‌های دقیق جریان برای کنترل دقیق
• رباتیک: نظارت بر جریان موتور در سیستم‌های درایو ربات برای کنترل حرکت و تشخیص خطا
• تجهیزات جوشکاری: نظارت بر جریان برای اطمینان از کیفیت جوشکاری و ایمنی تجهیزات
