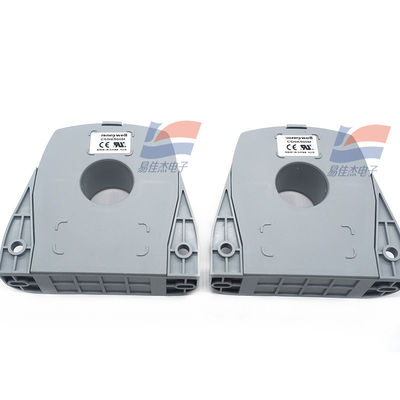

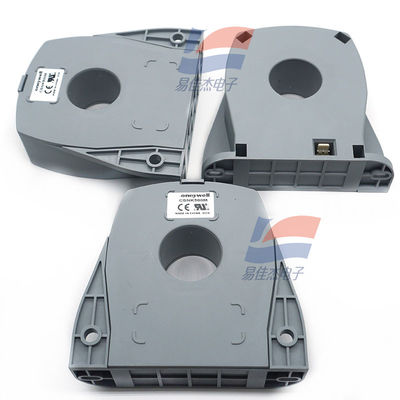

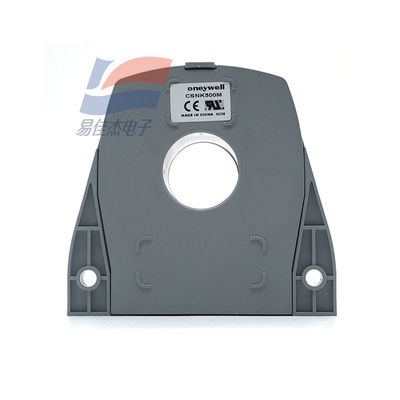

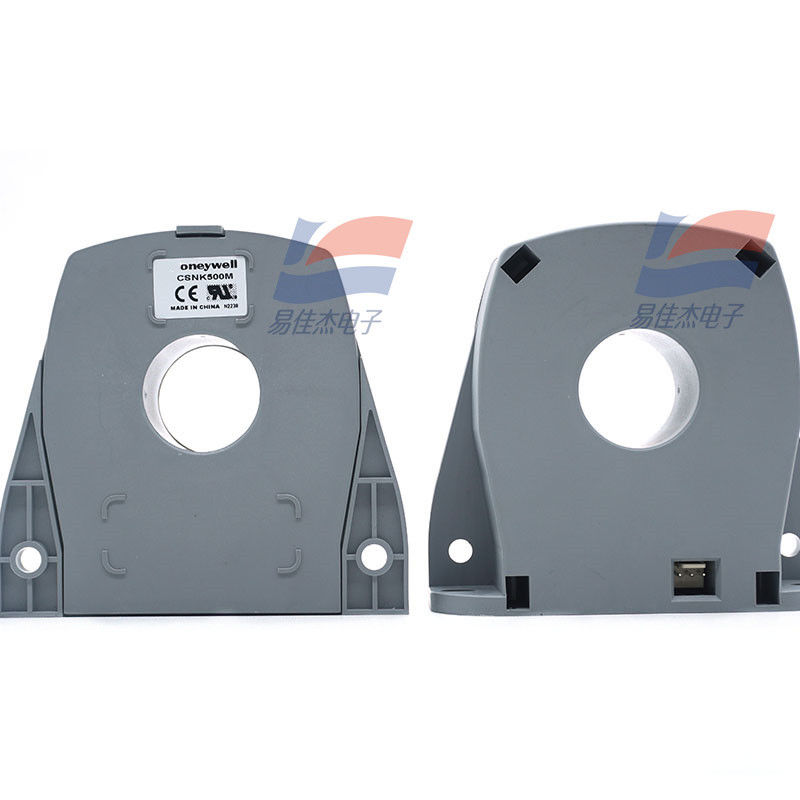

CSNK500M سنسور جریان اندازه گیری جریان مستقیم جریان متناوب پالس جریان

                               سنسور جریان CSNK500M اندازه‌گیری جریان مستقیم، جریان متناوب، جریان ضربه‌ای

پارامترهای الکتریکی:

• جریان نامی: 500A rms (اسمی)
• محدوده اندازه‌گیری:
  • جریان پیوسته: 0~±1200A_t
  • جریان پیک AC: 0~±1275A_t
• مقاومت اندازه‌گیری (در 70 درجه سانتی‌گراد):
  • با ±15V: 0Ω~75Ω در ±500A_t حداکثر؛ 0Ω~10Ω در ±1000A_t حداکثر
  • با ±18V: 0Ω~100Ω در ±500A_t حداکثر؛ 0Ω~5Ω در ±1275A_t حداکثر
• جریان خروجی آنالوگ (در 500A): 100mA
• نسبت تبدیل: 1/5000
• دقت (25 درجه سانتی‌گراد): بهتر از ±0.50%ln
• ولتاژ تغذیه: ±15~18V DC (±5%)
• ایزولاسیون الکتریکی اولیه-ثانویه: 6KV_rms/50KHz/1min

عملکرد - پارامترهای دینامیکی:

• جریان آفست صفر (25 درجه سانتی‌گراد): بهتر از ±0.20mA
• دریفت دمای جریان آفست (0~70 درجه سانتی‌گراد): بهتر از ±0.30mA
• خطی بودن: بهتر از ±0.10%
• زمان پاسخ: بهتر از 1 میکروثانیه
• پهنای باند: DC~100KHz
• di/dT دنبال‌کننده: بهتر از 100A/میکروثانیه

مشخصات فنی:

• محدوده دمای کارکرد: -40~85 درجه سانتی‌گراد
• محدوده دمای ذخیره‌سازی: -40~90 درجه سانتی‌گراد
• مصرف جریان: 20mA به اضافه جریان خروجی
• مقاومت داخلی ثانویه (+70 درجه سانتی‌گراد): 50Ω
• محفظه سنسور: محفظه پلاستیکی عایق‌بندی شده
• نوع نصب: کانکتور 4 پین

اصل کار:

سنسور جریان حلقه بسته CSNK500M بر اساس اصل جبران مغناطیسی، با ایزولاسیون الکتریکی بین مدارهای اولیه/ثانویه است. این سنسور می‌تواند جریان DC، AC و پالس را اندازه‌گیری کند.
