سنسور گاز استیلن مادون قرمز YJJ G4-C2H2 NDIR اندازه‌گیری غلظت

توضیحات محصولمشخصات

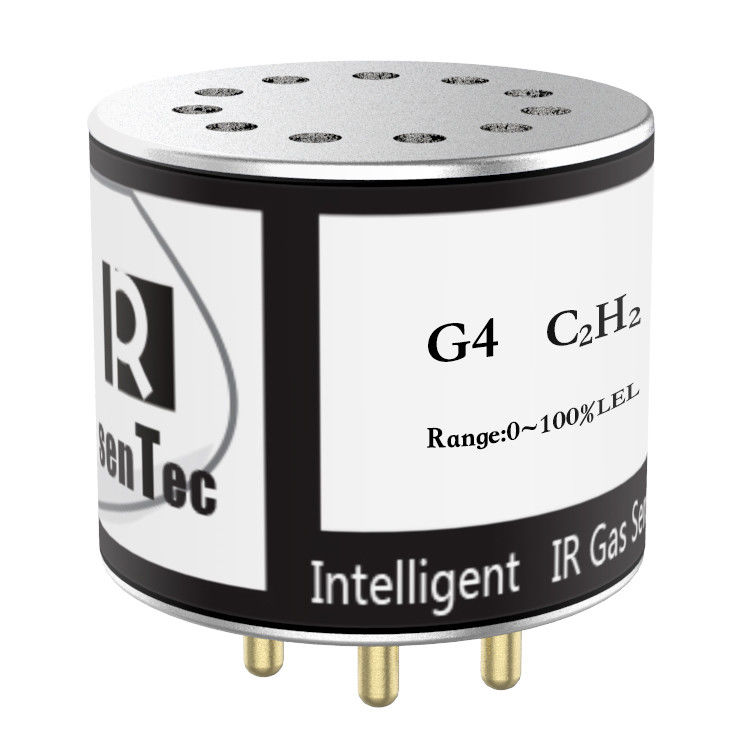

سنسور گاز استیلن مادون قرمز G4-C2H2 اندازه‌گیری غلظت NDIR

ویژگی‌ها:

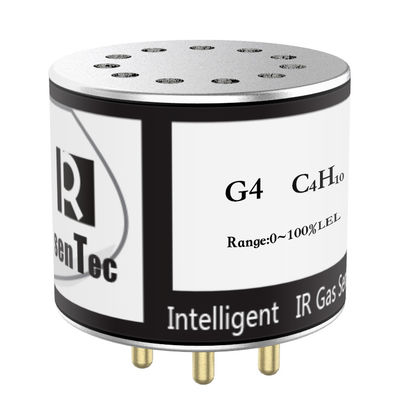

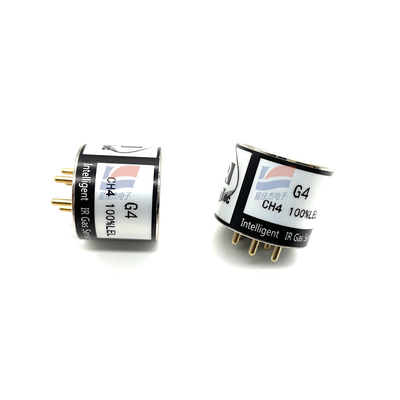

سنسور گاز مادون قرمز G4 یک سنسور گاز مینیاتوری هوشمند است که بر اساس اصل NDIR طراحی شده است. این سنسور با استفاده از ویژگی‌های جذب طیف‌های مادون قرمز خاص، غلظت گازها را اندازه‌گیری می‌کند. این سنسور به اکسیژن وابسته نیست و از پدیده مسمومیت سنسورهای کاتالیزوری رنج نمی‌برد. این سنسور دارای طول عمر بالا، دقت زیاد و عملکرد پایدار است. این سنسور دارای دو رابط خروجی سیگنال است: آنالوگ و دیجیتال. این سنسور می‌تواند مستقیماً مقادیر غلظت گاز را پس از پردازش خطی‌سازی و جبران دما خروجی دهد، که استفاده از آن را آسان‌تر می‌کند.

هدف

سنسور گاز مادون قرمز G4 می‌تواند گازهایی مانند متان، دی‌اکسید کربن و هیدروکربن‌های قابل اشتعال را با محدوده اندازه‌گیری تا 100% VOL اندازه‌گیری کند.

این سنسور با الزامات "GB 15322 آشکارساز گاز قابل اشتعال"، "AQ 6211-2008 سنسور متان مادون قرمز غیر پراکنده برای معادن زغال سنگ" و "AQ 1052-2008 شرایط فنی عمومی برای سنسورهای دی‌اکسید کربن معدن" مطابقت دارد و می‌تواند در محیط‌های خطرناکی مانند کارخانه‌های صنعتی، تونل‌های ترافیکی، انرژی، برق، صنایع نفت و پتروشیمی، تونل‌های معادن زغال سنگ، استخراج گاز و سایر محیط‌های صنعتی برای نظارت بر سلامت و ایمنی استفاده شود.

شرایط کاری سنسور گاز مادون قرمز G4:

دمای عملیاتی ------ (-40 تا +70) درجه سانتیگراد;

رطوبت عملیاتی ------ تا 98% RH، بدون تراکم;

فشار اتمسفر ------ 80 تا 120 کیلو پاسکال; ویژگی‌ها

• وضوح بالا، با وضوح 0.01% برای محدوده 0-10% Vol و 0.1% برای محدوده 10%-100% Vol.

• محدوده اندازه‌گیری می‌تواند به 0-100% VOL برسد.

• خروجی داده‌های خطی و جبران دما.

• حالت‌های خروجی سیگنال دیجیتال و آنالوگ.

• محدوده دمای کاری -40 درجه سانتیگراد تا 70 درجه سانتیگراد.

• پایداری طولانی مدت، کالیبراسیون آسان.

• بدون پدیده "مسمومیت" سنسورهای کاتالیزوری.

• بدون وابستگی به اکسیژن.

• ضد انفجار ایمن ذاتی.

پارامترهای الکتریکی

ولتاژ ورودی: 3.0 - 5.5 VDC

جریان کاریمتوسط

< 70 mA @ 3 VDCاوج

< 140 mA @ 3 VDC

زمان پیش گرمایش

3 دقیقه*

* توصیه می‌شود قبل از شروع کالیبراسیون، بیش از 60 دقیقه پیش گرمایش انجام شود.

خروجی ولتاژ آنالوگ: 0.4 - 2.0 VDC (خروجی غلظت منفی: 0.24 - 0.4 V، خروجی بیش از حد: 2.0 V - 2.4 V)

خروجی سیگنال دیجیتال: سطح TTL

دوره گارانتی

18 ماه*

* موارد زیر شامل گارانتی نمی‌شوند: تراکم، نفوذ آب، نفوذ گرد و غبار، افتادن، ضربه، جوشکاری، جداسازی، خوردگی، استفاده در دمای بیش از حد، برداشتن برچسب و غیره.

محیط کاربردی

دمای کاری

-40 درجه سانتیگراد تا 70 درجه سانتیگراد (گازهای متان و هیدروکربن)

0 درجه سانتیگراد تا 50 درجه سانتیگراد (CO2)*

* محیط کاربردی با دمای وسیع برای CO2 (-40 درجه سانتیگراد تا 70 درجه سانتیگراد)، دستورالعمل‌های ویژه باید هنگام سفارش ارائه شود

رطوبت کاری

0% RH تا 98% RH (بدون آب تراکم)*

* ممکن است بر دقت سنسور تأثیر بگذارد. توصیه می‌شود برای حذف گرد و غبار و حذف آب، پیش‌درمان انجام شود

علامت‌گذاری ضد انفجار: Ex ia I Ma و Ex ia II C T4 Ga گواهی دوگانه

سطح حفاظت: IP65 (با فیلم تنفسی ضد آب، *فیلم تنفسی ضد آب ممکن است بر T90 تأثیر بگذارد)، فیلم تنفسی ضد آب را می‌توان هنگام سفارش انتخاب کردمشخصات
