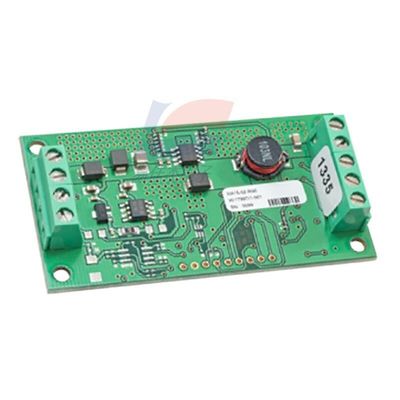

YJJ OXY-LC-A25-455 OXY-LC-485 صفحه رابط حسگر اکسیژن برای اندازه گیری فشار هوا

توضیحات محصول:

برد رابط حسگر اکسیژن OXY-LC-A25-455 OXY-LC-485 برای اندازه‌گیری فشار هوا استفاده می‌شود

ویژگی‌ها:

الکترونیک لازم برای تامین انرژی و

کنترل طیف حسگرهای دی‌اکسید زیرکونیوم (ZrO2) SST را فراهم می‌کند

 حسگر فشار داخلی برای جبران فشار بارومتریک

 ترمینال‌های پیچی نصب شده روی رابط برای سیم‌کشی آسان با

ولتاژ معکوس و اضافه ولتاژ گذرا

مزایا

فیلترینگ نرم‌افزاری تطبیقی، پاسخ سریع حسگر را فراهم می‌کند

همراه با خروجی اکسیژن پایدار

خروجی خطی با دقت بالا

مشخصات فنی

ولتاژ تغذیه

نسخه RS485: 8—28VDC

نسخه‌های آنالوگ: 20—28VDC

حداکثر جریان تغذیه 600mA در 24VDC

1.2A حداکثر در 12VDC

خروجی دیجیتال RS485 (Modbus RTU)

یا PWM

خروجی آنالوگ 4—20mA؛ بار 600Ω حداکثر

یا 0—10VDC؛ بار 10kΩ حداقل

محدودیت‌های دما

ذخیره‌سازی: -40°C تا +85°C

عملکرد: -30°C تا +70°C

محدودیت‌های فشار عملکرد1 260—1260mbar مطلق

1) حسگر و رابط برای جبران فشار بارومتریک صحیح.

2) عملکرد طولانی‌مدت زیر 0.1% O2 می‌تواند به عنصر حسگر آسیب برساند.

3) دقت نسخه‌های خروجی آنالوگ زمانی معتبر است که در مقدار کالیبراسیون پیش‌فرض کالیبره شده باشد. نسخه RS485

دقت ذکر شده زمانی معتبر است که در مقدار پیش‌فرض 20.7% O2 در محدوده 0.1 تا 25% O2 کالیبره شده باشد. برای حداکثر دقت

بالاتر از 25% O2، رابط و حسگر باید با استفاده از گاز تایید شده به مقیاس کامل محدوده مورد نیاز کالیبره شوند.

محدوده اکسیژن (خروجی آنالوگ) 0.12—25% O2

یا 0.12—100% O2

محدوده اکسیژن (Modbus RTU) 0.12—100% O2

دقت پس از کالیبراسیون3 0.5% O2

تکرارپذیری پس از کالیبراسیون 0.5% O2

وضوح خروجی 0.01% O2

زمان پاسخ (گام 10—90%)

حسگر پاسخ سریع متصل: 4 ثانیه

حسگر پاسخ استاندارد متصل: 15 ثانیه

زمان گرم شدن اولیه (تا خروجی پایدار) 5—10 دقیقه

تاخیر راه‌اندازی خروجی غیرفعال (گرم شدن هیتر)

از حالت خاموش به روشن: 60 ثانیه

از حالت آماده به کار به حالت روشن (فقط RS485): 20 ثانیه

سازنده: SST Sensing

نوع محصول: ابزارهای توسعه حسگر فشار RoHS:

محصول: بردهای رابط حسگر
نوع: حسگر اکسیژن
ابزارهایی برای ارزیابی: فشار بارومتریک
ولتاژ منبع تغذیه عملیاتی: 8 ولت تا 28 ولت
علامت تجاری: SST Sensing
توضیحات/عملکرد: برد رابط حسگر اکسیژن
نوع رابط: RS485
حداکثر دمای عملیاتی: + 70 °C
حداقل دمای عملیاتی: - 30 °C
نوع محصول: ابزارهای توسعه حسگر فشار 1
زیرمجموعه: ابزارهای توسعه
نام مستعار شماره قطعه: M-OXY-LC-A25-455
وزن واحد: 46.164 گرم
مشخصات:
محدوده اندازه‌گیری از

0 تا 100%
