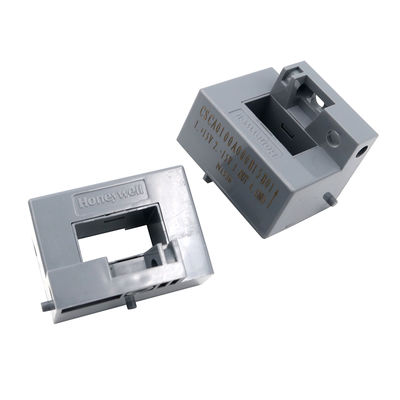

CSCA0100A000B15B01 سنسور جریان حلقه باز مبتنی بر اثر هال برای منابع تغذیه ارتباطی UPS

      CSCA0100A000B15B01 سنسور جریان حلقه باز مبتنی بر اثر هال برای منابع تغذیه ارتباطی UPS

جزئیات محصول:

CSCA0100A000B15B01 یک سنسور جریان حلقه باز مبتنی بر اثر هال است. مشخصات دقیق به شرح زیر است:

پارامترهای اساسی:

• جریان نامی: 100A RMS (در 25 درجه سانتیگراد).
• محدوده اندازه‌گیری: ±300A.
• مقاومت اندازه‌گیری: در 70 درجه سانتیگراد (با ±15 ولت، ±25A.t max): حداقل 54 اهم، حداکثر 360 اهم.
• جریان خروجی آنالوگ: 25 میلی‌آمپر.
• نسبت تبدیل: 1000.
• دقت (در 25 درجه سانتیگراد): حداکثر ±0.5٪ (شامل اثر آفست صفر).
• ولتاژ تغذیه: ±12~15 ولت (±5%).

پارامترها:

• نوع سنسور: اثر هال، حلقه باز.
• نوع خروجی: آنالوگ.
• مقاومت خروجی: >10 کیلو اهم.
• دمای عملیاتی: -10 درجه سانتیگراد تا 80 درجه سانتیگراد.
• دمای ذخیره‌سازی: -25 درجه سانتیگراد تا 85 درجه سانتیگراد.

ویژگی‌های عملکرد:

• بر اساس اصل اثر هال: از دستگاه‌های اثر هال استفاده می‌کند که ولتاژ خروجی آن‌ها به طور خطی با دامنه و فاز میدان مغناطیسی اعمال شده مرتبط است و امکان اندازه‌گیری دقیق جریان‌های AC، DC و پالس را فراهم می‌کند.
• مصرف برق کم: با مصرف برق کم، الزامات صرفه‌جویی در انرژی را برآورده می‌کند.
• ایزولاسیون الکتریکی خوب: ایزولاسیون الکتریکی سطح بالایی را بین مدارهای اولیه و ثانویه برای عملکرد ایمن و قابل اعتماد فراهم می‌کند.
• سرعت پاسخ سریع: زمان پاسخ معمولاً در محدوده میکروثانیه است و امکان پاسخ سریع به تغییرات جریان را فراهم می‌کند.

زمینه‌های کاربرد:

مناسب برای درایوهای با سرعت متغیر، حفاظت از جریان بیش از حد، منابع تغذیه UPS و ارتباطی، سیستم‌های کنترل فیدبک جریان،

رباتیک و سایر زمینه‌ها.

بسته‌بندی و اتصال:

• از کانکتور نوع Molex برای نصب و اتصال آسان استفاده می‌کند.
• معمولاً از طریق فلنج قابل نصب است و پایداری مکانیکی خاصی را ارائه می‌دهد.
