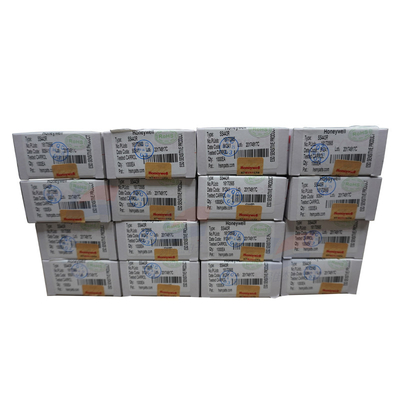

YJJ SS443R سنسور تک قطبی دیجیتال اثر هال در بسته TO-92 برای موتورهای بدون برس DC استفاده می شود

توضیحات محصول:

YJJ SS443R سنسور تک قطبی دیجیتال اثر هال در بسته TO-92 برای موتورهای بدون برس DC استفاده می شود

ویژگی ها:

سری SS340RT و SS440R

مدارهای یکپارچه حسگر اثر هال دیجیتال یک قطب ارزان قیمت. بسته های سبک SOT-23 (SS340RT) و flat TO-92 (SS440R). خروجی سینک جریان دیجیتال

مدار یکپارچه سنسور SS340RT / SS440R یک سنسور کوچک چند منظوره دیجیتال است که بر اساس میدان مغناطیسی ارائه شده توسط یک آهنربای دائمی یا یک الکترومغناطیس کار می کند.اونا ميتونن به يه قطب تک پاسخ بدنقطب شمال (SS340RT) یا قطب جنوب (SS440R).

این مدارهای یکپارچه هال تک قطبی سه حساسیت مغناطیسی مختلف را برای انتخاب ارائه می دهند که می توانند کاربردهای مختلف را برآورده کنند:

SS341RT و SS441R بالاترین حساسیت را ارائه می دهند، با یک نقطه کار معمولی 75 G در دمای 25 درجه سانتیگراد.

SS343RT و SS443R دارای حساسیت متوسط هستند و نقطه کار معمولی در 25 درجه سانتیگراد 135 G است.

SS349RT و SS449R کمترین حساسیت را ارائه می دهند، با یک نقطه کار معمولی 305 G در دمای 25 درجه سانتیگراد.

این سنسورها دو نوع بسته بندی دارند:

SS340RT: بسته نصب سطح کوچک SOT-23.

SS440R: اندازه بسته TO-92

اندازه کوچک SS340RT به فضای PCB کمتری نیاز دارد و می تواند در مونتاژ های کوچکتر استفاده شود. قابلیت 3 Vdc آن می تواند در برنامه های ولتاژ پایین استفاده شود و در نتیجه به اهداف صرفه جویی در انرژی دست یابد.

سری SS340RT در بسته بندی رول و اسپول (3000 در هر رول) در دسترس است؛ سری SS440R در عمده فروشی (1000 در هر کیسه) است.

کاربردهای محصول

اندازه گیری سرعت و RPM

شمارنده سرعت چرخش

کنترل موتور و فن

کنترل خودروهای الکتریکی

موقعیت سقف آفتابی اتوماتیک

سرعت جریان، سنسور جریان

موتور بدون برش DC

کنترل ربات

دسته بندی های محصول: رابط صفحه نمایش، سنسورهای اثر هال/مغناطیسی RoHS:

نوع: تک قطبی

جریان قدرت کاری: 3.5 mA

حداکثر جریان خروجی: 8 mA

حداقل و حداکثر نقطه کار: 45 G تا 205 G

حداقل/حداکثر نقطه آزاد شدن (Brp): 40 G تا 180 G

ولتاژ منبع برق: 24 ولت

حداقل دمای کار: -40 °C

حداکثر دمای کار: +150 °C

سبک نصب: از طریق سوراخ

بسته / مسکن: TO-92-Flat-3

علامت تجاری: هانی ول

نوع محصول: هیئت مدیره نصب اثر هال / حسگرهای مغناطیسی 1000

زیر دسته: سنسورها

حداکثر ولتاژ منبع برق: 24 ولت

حداقل ولتاژ منبع برق: 3 ولت

وزن واحد: 118 میلی گرم
