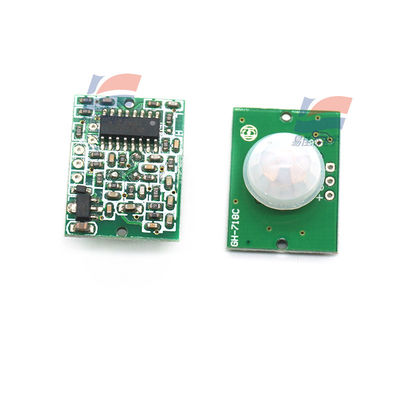

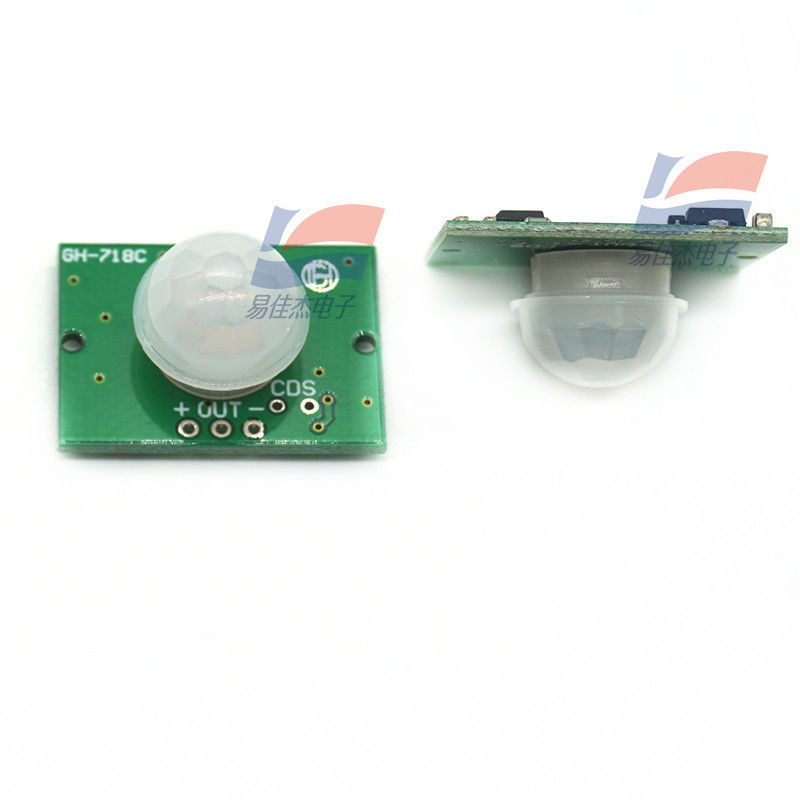

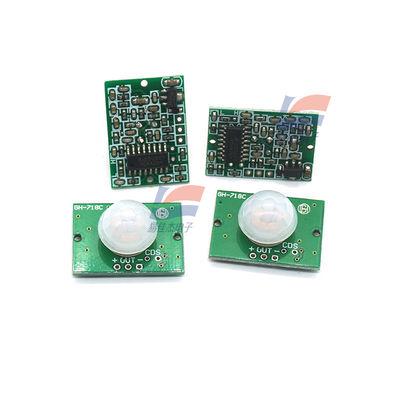

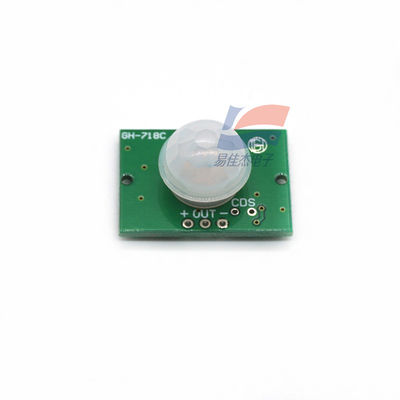

YJJ GH-718A/B/C ماژول حسگر مادون قرمز انسان

توضیحات محصول:

YJJ GH-718A/B/C ماژول حسگر مادون قرمز انسان

ویژگی ها:

محصولات کنترل خودکار مبتنی بر فناوری مادون قرمز دارای حساسیت بالا و قابلیت اطمینان بالا هستند و به طور گسترده ای در انواع تجهیزات الکتریکی حسگر خودکار استفاده می شوند.

ویژگی ها:

1. حس کامل خودکار: هنگامی که یک فرد وارد محدوده حس می شود، یک سطح بالا تولید می شود؛ هنگامی که فرد از محدوده حس خارج می شود، سطح بالا به طور خودکار به تاخیر می افتد و خاموش می شود،و یک سطح پایین است خروجی.

2کنترل حساس به نور (اختیاری، در کارخانه تنظیم نشده است): کنترل حساس به نور می تواند تنظیم شود. در طول روز یا زمانی که نور قوی است احساس نمی کند.

3. دو روش فعال کردن: (می تواند توسط پرنده انتخاب شود)

a. روش غیر تکراری: هنگامی که خروجی سنجش سطح بالایی باشد، سطح بالا پس از پایان دوره تاخیر به طور خودکار به سطح پایین تغییر می کند.

b. روش فعال سازی مکرر: هنگامی که خروجی سنجش در سطح بالایی باشد، اگر در طول دوره تاخیر فعالیت انسانی در محدوده سنجش وجود داشته باشد، the output will remain high until the person leaves and then the high level will be automatically changed to a low level (the sensing module detects each human activity and automatically extends the delay period، و آخرین زمان فعالیت را به عنوان نقطه شروع زمان تاخیر در نظر می گیرد).

4زمان قفل حسگر (تنظیم پیش فرض: بدون زمان قفل): پس از هر خروجی حسگر (سطح بالا به سطح پایین) ، یک دوره قفل را می توان بلافاصله تنظیم کرد. در طول این دوره،سنسور هیچ سیگنال حسگر را نمی پذیرد.این تابع می تواند عملکرد فواصل "زمان خروجی حسگر" و "زمان قفل" را به دست آورد و می تواند به محصولات تشخیص فواصل اعمال شود.این تابع می تواند به طور موثر تداخل های مختلف تولید شده در طول تغییر بار را سرکوب کند (این زمان را می توان از چند دهم ثانیه تا چندین ده ثانیه تنظیم کرد).

5محدوده ولتاژ کار گسترده: ولتاژ کار پیش فرض DC5V-20V (مجموعه قابل تنظیم DC3V-DC24V)

6مصرف کم برق: جریان ثابت <50 میکرو آمپر، به ویژه مناسب برای کاربردهای باتری.

7. سیگنال خروجی سطح بالا: می تواند به راحتی با مدارهای مختلف متصل شود.

پارامترهای فنی:

1ولتاژ کار: DC5V-20V (مجموعه قابل تنظیم DC3V-DC24V) ؛ 2. مصرف برق ثابت: <50 میکرو آمپر؛ 3. سطح خروجی: 3.3V بالا (قیمت ولتاژ دیگر می تواند سفارشی شود) ؛ 0V پایین

4. زمان تاخیر: می تواند در محدوده چند دهم ثانیه تا چند دقیقه انجام شود. 5. زمان قفل: می تواند در محدوده چند دهم ثانیه تا چندین ده ثانیه انجام شود

6روش ماشه: L - غیر تکراری؛ H - قابل تکرار؛ 7. محدوده حس: < زاویه مخروط 140 درجه، در عرض 7 متر (فاصله حس توسط لنز مورد استفاده تعیین می شود،قابل تنظیم از چند سانتی متر تا 7 متر).

8. دمای کار: -15 - +70 درجه؛ 9. اندازه PCB: 28 * 38mm، فاصله سوراخ پیچ 32.5mm؛ 10. اندازه لنز حسگر (قطر): 23mm (پیش فرض) ؛ همچنین در دسترس: 12.7mm؛ 8mm قابل انتخاب است.

I: محصولات سنجش مادون قرمز بدن انسان:

1: GH-807 سوئیچ حسگر مادون قرمز بدن انسان

2: GH-918 اکتشافگر تحت قرمز

3: GH-9181 پروب ضد حیوانات خانگی با سیم مادون قرمز (کنترل برنامه تک تراشه)

4: GH-032 کاوشگر سیم دار مادون قرمز از نوع پرده

5: GH-7832 سُند سیم دار مادون قرمز نوع سقف

II: انواع ماژول های سنجش مادون قرمز بدن انسان:

1: GH-7181A/B ماژول سنجش مادون قرمز بدن انسان (استفاده کم برق: 50uA، حجم کوچک A3828B3224mm)

2: GH-7182 ماژول حسگر مادون قرمز بدن انسان (مقاومت دمای پایین: -40 درجه)

3: GH-7183 ماژول سنجش مادون قرمز بدن انسان (استفاده کم برق: 50uA، حجم کوچک 3224mm، جریان بار 0.5A)

III: انواع ماژول های سنجش فوق صوتی:

1: GH-311 ماژول سنجش فوق صوتي (حجم کوچک 4619mm)

2: ماژول ارسال و دریافت GH-311R

3: ماژول انتقال GH-311T

IV: انواع ماژول های حسگر گاز:

1: ماژول حسگر گاز GH-310 (حجم کوچک 3826mm)

1: ماژول حسگر دود GH-312 (حجم کوچک 3322mm)

V: انواع ماژول رطوبت:

1: HTF2232 ماژول رطوبت خروجی فرکانس

2: ماژول رطوبت ولتاژ خروجی HSM-20G

VI: انواع ماژول گیرنده فرکانس بالا 315M/433M عمومی:

1: GH-2082: (315M/433M ماژول گیرنده)

2: GH-682: (315M/433M با ماژول دریافت رمزگشایی)

3: GH-610: (315M/433M ماژول انتقال)

VII: انواع کنترل کننده صنعتی فرکانس بالا عمومی 315M/433M (با رله):

1: GH-1226 کنترل کننده صنعتی (4/6 کانال رله، کنترل برنامه تک تراشه)

2: GH-1228 کنترل کننده صنعتی (8/12 کانال رله، کنترل برنامه تک تراشه)

3: GH-1228 کنترل کننده صنعتی (8/2 گروه از 4 کانال رله، کنترل برنامه تک تراشه)

4: GH-1228 کنترل کننده صنعتی (12/3 گروه از 4 کانال رله، کنترل برنامه تک تراشه)

حوزه کاربرد

محصولات امنیتی

اسباب بازی های حس کننده بدن انسان

لامپ های نورپردازی حس کننده بدن انسان

کنترل اتوماسیون صنعتی و غیره

پارامترهای فنی اصلی:

1 ولتاژ کار: DC 3.7 ~ 20V

2 جریان ایستاتیک: 50uA

خروجی سه سطح: بالا 3.3V، پایین 0V

4مدت زمان: قابل تنظیم از 3 تا 900 ثانیه

5زاويه حسگر: 110 درجه

6فاصله حسگر: 3 متر
