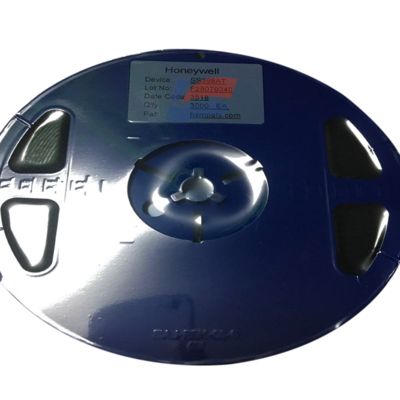

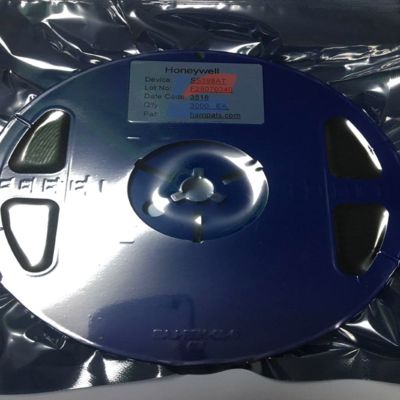

سنسور هال خطی YJJ SS398AT برای واحد پان-تیلت پهپاد - حالت جامد SOT-23

توضیحات محصول:

سنسور هال خطی SS398AT برای واحد پان-تیلت UAV - حالت جامد SOT-23

ویژگی ها:

ویژگی ها و مزایا

• محدوده ولتاژ کاری: 2.8 ولت ~ 6.0 ولت

• مصرف برق 3.3 میلی آمپر در 5 ولت DC برای بهره وری انرژی

• خروجی کم نویز

• خروجی خطی برای انعطاف پذیری طراحی مدار

• Totem-Pole برای خروجی پایدار و دقیق

• پاسخ به گوس مثبت یا منفی

• بسته بندی کوچک SOT-23 برای SMD

• عملکرد ESD قوی

شرح

SS398AT، یک سنسور اثر هال خطی، از سنسور هال، تقویت کننده خطی و مرحله خروجی Totem-Pole تشکیل شده است. این ویژگی ها کم

خروجی نویز، که از یک خازن خارجی استفاده می کند. همچنین می تواند پایداری و دقت دما را افزایش دهد. خطی

سنسور هال دارای محدوده دمای کاری گسترده ای از -40 درجه سانتیگراد تا +125 درجه سانتیگراد است که برای تجاری، مصرف کننده و صنعتی مناسب است

محیط ها.

حساسیت بالای سنسور اثر هال، تغییرات بسیار ضعیف در چگالی شار مغناطیسی را با دقت ردیابی می کند. ولتاژ خروجی منبع خطی

توسط ولتاژ تغذیه تنظیم می شود و متناسب با تغییر چگالی شار مغناطیسی است. این متناسب با مغناطیس اعمال شده است و دارای ولتاژ تهی است

خروجی نیمی از ولتاژ اعمال شده. بسته SOT-23 یک مینی SMD سه پین در فرآیند SMT است.

SS398AT زمان پاسخ سریع، محدوده خروجی گسترده، پایدار و دقیق خروجی خطی Totem-Pole از IC هال است.

• سنسور اثر هال DMOS

• ولتاژ تغذیه 2.8 ~ 6.0 ولت

• حساسیت 2.0mV/G

• خروجی Totem-Pole

• بسته بندی SOT-23

برنامه های کاربردی

• حس جریان

• کنترل موتور

• حس موقعیت

• حس لرزش

• حس سطح مایع

• حس وزن

• خواندن کد مغناطیسی

• رمزگذار چرخشی

• آشکارساز فلز آهنی

ولتاژ منبع تغذیه: 3.5 تا 8 ولت

جریان کاری: 5 آمپر

ولتاژ کاری: 15 ولت

دمای ذخیره سازی: -65 تا 150 درجه سانتیگراد

جریان منبع تغذیه: 3.3 میلی آمپر

وضوح: 2.0 میلی ولت/G

نوع سنسور: دوقطبی

محدوده القایی: 25

نقطه کار (BOP): 0 - 10

ویژگی: مصرف برق کم
