ماژول جابجایی سنجش مایکروویو YJJ GH-719 از اصول رادار دوپلر در 10.525 گیگاهرتز استفاده می کند

توضیحات محصول:

ماژول جابجایی سنجش مایکروویو YJJ GH-719 از اصول رادار دوپلر در 10.525 گیگاهرتز استفاده می کند

ویژگی ها:

راهنمای استفاده از ماژول جابجایی مایکروویو GH-719

ماژول جابجایی سنجش مایکروویو GH-719 یک دستگاه ردیابی اجسام تلفن همراه مایکروویو است که بر اساس اصل رادار دوپلر طراحی شده است. فرکانس مایکروویو 10.525 گیگاهرتز است.می تواند به طور مستقیم با اتصال یک منبع برق DC از 6-20V کار می کند.

پردازش سیگنال از ماژول جابجایی اندیکشن مایکروویو GH-719 با استفاده از یک برنامه میکرو کامپیوتری تک تراشه انجام می شود، اطمینان از قابلیت اطمینان بالا.تخته مدار دارای 16 سطح تنظیم حساسیت است، و فاصله سنجش را می توان در محدوده 0.3 تا 10 متر تنظیم کرد. 4 گزینه حالت پرتاب وجود دارد و زمان خروجی سیگنال 2 ثانیه، 3 ثانیه، 10 ثانیه، 20 ثانیه است.با اضافه کردن مقاومت حساس به نور، می تواند باعث جلوگیری از فعال شدن در طول روز شود. این عمدتا در کنترل درب و سوئیچینگ اتوماتیک، کنترل اتوماسیون صنعتی، سیستم های پیشگیری از امنیت داخلی و خارجی استفاده می شود.سیستم کنترل ویدئویی اتوماتیک دستگاه ATM، و هشدار ایمنی در فضای باز و مکان های دیگر.

GH-719 ماژول جابجایی مایکروویو یک ماژول نوع تشخیص بدون تماس است. این مقاومت قوی به تداخل فرکانس رادیویی دارد و تحت تاثیر درجه حرارت، رطوبت، نور نیست,جریان هوا، یا گرد و غبار. می تواند در داخل بسته های پلاستیکی، شیشه ای، چوبی و دیگر بسته های غیر فلزی نصب شود.که آن را برای استفاده در کنترل محصولات یا تجهیزات مختلف آسان می کند.

2دستورات تنظیم صفحه مدار:

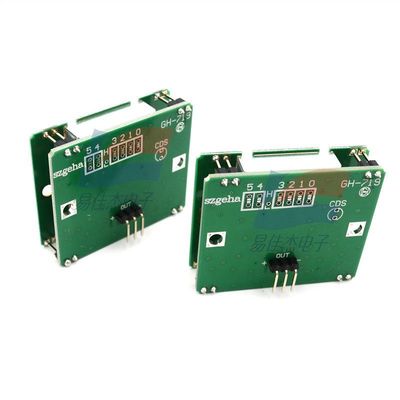

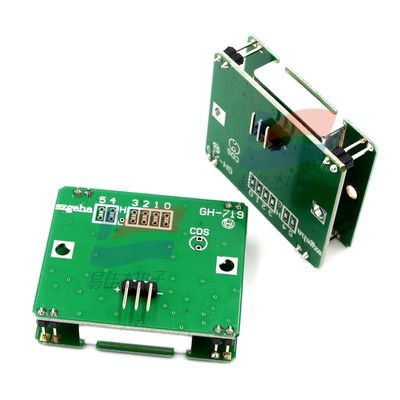

تنظیم حساسیت 16 سطح: چهار نقطه اتصال با علامت 0, 1, 2 و 3 در صفحه مدار وجود دارد.

با کوتاه کردن چهار نقطه اتصال که در زیر نشان داده شده است، حساسیت را می توان در 16 سطح تنظیم کرد، اجازه می دهد تا محدوده تشخیص از 0.3 متر به 10 متر تنظیم شود.

2چهار نقطه اتصال قطع شده فاصله حسگر نزديک ترين فاصله در حدود 0.5 متر است

3: مدار کوتاه نقطه اتصال 1 است و هیچ مدار کوتاه 0 نیست. هنگامی که همه مدار کوتاه هستند، حساسیت بالاتر است. تنظیم به شرح زیر است:

10000

2: 0001

3: 0010

4: 0011

5: 0100

6: 0101

7: 0110

8: 011

8: 1000. 9: 1001. a: 1010. b: 1011. c: 1100. d: 1101. e: 1110.

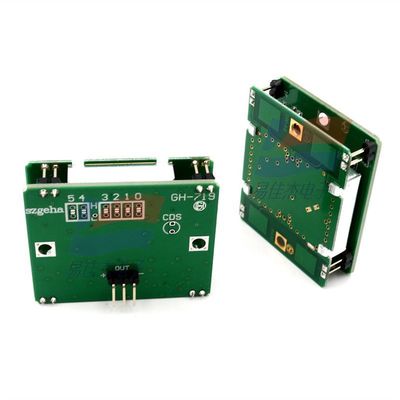

چهار حالت تنظیم برای B: دو نقطه اتصال با علامت 4 و 5 در صفحه مدار وجود دارد.

1-مود تگ تکراری:

هنگامی که یک شی در حال حرکت تشخیص داده می شود، یک سیگنال سطح بالا 3 ثانیه ای تولید می شود و سپس فرآیند متوقف می شود. پس از تاخیر 2 ثانیه ای، تشخیص تکرار می شود. اگر یک شی در حال حرکت دوباره تشخیص داده شود،یک سیگنال سطح بالا 2 ثانیه ای خروجی می شود، و این فرآیند در یک چرخه ادامه می یابد. چرخه تا زمانی که هیچ شی در حال حرکت تشخیص داده نشود تکرار می شود و سپس خروجی سیگنال سطح بالا متوقف می شود.

2:01 حالت تماس مکرر با ماشه با تاخیر 2 ثانیه:

هنگامی که یک جسم در حال حرکت تشخیص داده می شود، یک سیگنال سطح بالا 2 ثانیه ای تولید می شود. در طول این دوره 2 ثانیه ای، ماژول به طور مداوم حرکت شی را با فرکانس 30 بار در ثانیه تشخیص می دهد.اگر حرکت شی دوباره تشخیص داده شود، زمان به مدت 2 ثانيه ديگه تمديد ميشه تا اينکه هيچ حرکتي از اجسام متوجه نشود.

سيگنال سطح بالا براي 2 ثانيه تأخير پيدا ميکنه و بعد متوقف ميشه

3:10 حالت بازتاب ضربه با تاخير 10 ثانيه:

هنگامی که یک جسم در حال حرکت تشخیص داده می شود، یک سیگنال سطح بالا 10 ثانیه ای تولید می شود. در طول این دوره 10 ثانیه ای، ماژول با فرکانس 30 بار در ثانیه کار می کند.

نظارت مستمر. اگر حرکت یک شی دوباره تشخیص داده شود، زمان 10 ثانیه دیگر به تاخیر می افتد تا هیچ شی در حال حرکت تشخیص داده نشود.

سيگنال سطح بالا 10 ثانيه تأخير ميکنه و بعد متوقف ميشه

4:10 حالت بازگشت قابل تکرار با تاخیر 20 ثانیه:

هنگامی که یک جسم در حال حرکت تشخیص داده می شود، یک سیگنال 20 ثانیه ای با سطح بالا تولید می شود. در طول این دوره 20 ثانیه ای، ماژول با فرکانس 30 بار در ثانیه کار می کند.

تشخیص مستمر: اگر حرکت یک شی دوباره تشخیص داده شود، زمان 20 ثانیه دیگر به تاخیر می افتد تا هیچ شی در حال حرکت تشخیص داده نشود.

سيگنال سطح بالا 20 ثانيه تاخير ميکنه قبل از اينکه متوقف بشه

فتو ريسستور سي دي اس:

با متصل کردن فوتورسیستور، می تواند مانع از وقوع پرتاب در طول روز یا در محیط های دارای نور روشن شود.

2: یک اقدام موثر را آغاز کنید:

یک رئیستور نور را متصل کنید و می تواند هنگام تشخیص یک جسم در حال حرکت در تاریکی یا در محیط با نور ضعیف فعال شود.هر چند نور از تاريكى به روشنايى تبديل شود، حالت تحریک و زمان تاخیر را نمی توان تغییر داد تا زمانی که سیگنال خروجی به سطح پایین برسد. تنها پس از آن، فوتورسیستور اعمال می شود.

يادداشت:

پس از انتخاب حالت حساسیت و فعال کردن، میکروکنترلر باید قبل از اجرای عملکرد انتخاب جدید خاموش و تنظیم مجدد شود.

سه، پارامترهای فنی اصلی:

1 فرکانس مرکزی: 10.525 گیگاهرتز

2 ولتاژ کار: DC 6V ± 20V

3 جریان ایستاتیک: 6mA 4 سطح خروجی بالا / پایین: 5V / 0V

5 الگوی آنتن 3 دبیل - آزیموت 80 ° 6 الگوی آنتن 3 دبیل - ارتفاع 40 °

7. فاصله محرک: 0.3 - 10 متر، تنظیم شده در 16 سطح. 8. حالت ماشه: 4 گزینه در دسترس.

9دمای محیط: -30 - 70 درجه سانتیگراد

10ابعاد: 45 * 37 * 18 میلی متر
