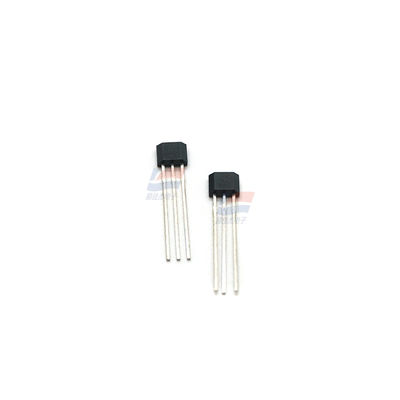

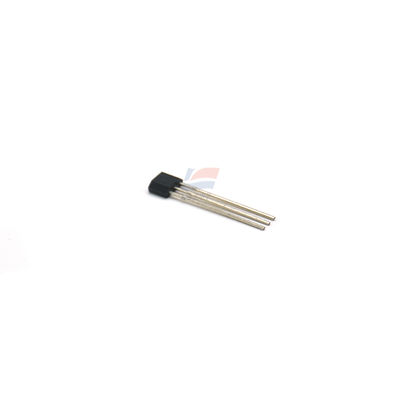

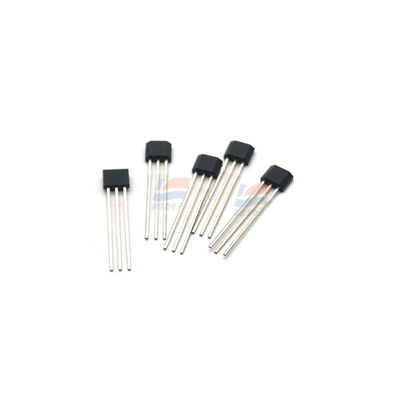

سنسور اثر هال CS3040 - محدوده ولتاژ تغذیه گسترده

CS3040 سنسور اثر هال طیف گسترده ای از ولتاژ منبع برق

ترکیب محصول:

حسگر اثر هال CS3040 از یک تنظیم کننده ولتاژ، یک ژنراتور ولتاژ هال، یک تقویت کننده دیفرانسیل، یک ماشه شمیت و یک مرحله خروجی کلکتور باز تشکیل شده است.

اصل کار

ورودی آن شدت محرک مغناطیسی است، و خروجی یک سیگنال ولتاژ دیجیتال است.مناسب برای کار در زیر آهنرباها مستطیل یا استوانه ای.

مشخصات محصول:

• محدوده ولتاژ منبع برق گسترده
• سرعت تغيير سرعت تغيير سرعت تغيير
• طیف گسترده ای از فرکانس های عملیاتی (DC ~ 100KHz).
• عمر طولانی، اندازه کوچک و نصب آسان
• این می تواند به طور مستقیم با ترانزیستورها و مدارهای منطقی مانند TTL و MOS متصل شود.

پارامترهای مرزی:

• ولتاژ منبع برق: 4.5V ~ 24V
• شدت محرک مغناطیسی: نامحدود.
• جریان خروجی: تا 10mA.
• دمای محیط کار (نوع I): - 40°C ~ 125°C.
• دمای نگهداری: - 55°C ~ 150°C

ویژگی های الکتریکی (TA = 25°C)

• ولتاژ خروجی سطح پایین: مقدار معمولی 0.05V است و حداکثر مقدار 1.2V است که Vcc = 4.5V ~ 24V است.
• جریان خروجی خروجی: مقدار معمولی 8μA است و حداکثر مقدار 12μA است وقتی Vo = Vccmax و VCC در مدار باز است.
• جریان منبع برق: مقدار معمولی 0.12mA ~ 0.14mA است.
• زمان افزایش خروجی: مقدار معمول 0.12μs است که Vcc = 12V و RL = 480Ω است.
• زمان سقوط خروجی: مقدار معمول 0.14μs است که Vcc = 12V و CL = 20pF باشد.
