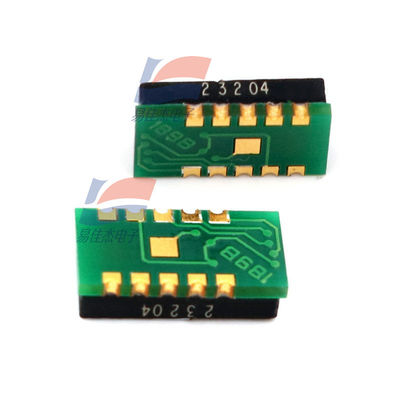

حسگر یکپارچه دما و رطوبت HTU11F اندازه مینیاتوری و مصرف انرژی بسیار کم

HTU11F درجه حرارت رطوبت حسگر یکپارچه اندازه کوچک و مصرف انرژی بسیار کم

1خلاصه:

سری HTU1x (F) یک سری سنجگر دمایی و رطوبت دیجیتالی کوچک است. بر اساس عناصر حسگر رطوبت Humirel با عملکرد بالا،ماژول های سری HTU1x (F) داده های دقیق و قابل اعتماد اندازه گیری دمای و رطوبت را برای برنامه های OEM فراهم می کنندحسگر عنصر حسگر و مدار پردازش سیگنال را بر روی یک صفحه مدار کوچک ادغام می کند و یک سیگنال دیجیتالی کاملاً کالیبر شده را تولید می کند.

2مشخصات:

• قابل تعویض کامل، بدون نیاز به کالیبراسیون در محیط استاندارد.
• ميتونه سريع از حالت فشرده شدن بلندمدت بهبود پيدا کنه.
• از مواد بدون سرب ساخته شده است، مناسب برای جوش مجدد است.
• هر سنسور دارای یک علامت منحصر به فرد برای ردیابی منبع تولید است.
• اندازه کوچک و مصرف برق بسیار کم.

3مشخصات عملکرد:

• ولتاژ منبع برق: مقدار اوج 3.6Vdc است و محدوده ولتاژ عملیاتی توصیه شده 3.2V - 3.4V است.
• محدوده اندازه گیری رطوبت: 0 تا 100%RH.
• محدوده اندازه گیری دمای: -40 تا 105°C
• حداکثر قدرت: 2.5 مگاوات
• دقت اندازه گیری رطوبت: ±3.5٪RH (HTU11F) در محدوده 10-95٪RH.
• دقت اندازه گیری دمای: ±0.4°C در 25°C.
• وضوح: وضوح 12 بیت برای رطوبت، 0.05٪ RH؛ وضوح 14 بیت برای دمای، 0.01 °C.
• زمان اندازه گیری: 110ms برای اندازه گیری رطوبت 12 بیت، 210ms برای اندازه گیری دمای 14 بیت.
• زمان پاسخ: زمان پاسخ رطوبت 5 - 10s و زمان پاسخ دمای 10s است.

4مشخصات الکتریکی:

• مصرف جریان: در T = 25°C و Vdd = 3.3V، مقدار معمولی 250μA و حداکثر 700μA است.
• رابط ارتباطات: رابط دو سیم دیجیتال.

5. تعريف پيين:

• زمین قدرت.
• داده ها: پورت داده های سریال، دو طرفه
• ساعت سريال، فقط ورودي
• VDD: ورودی قدرت. یک خازن 100nF باید بین VDD و GND برای جدا کردن و فیلتر کردن اضافه شود.
