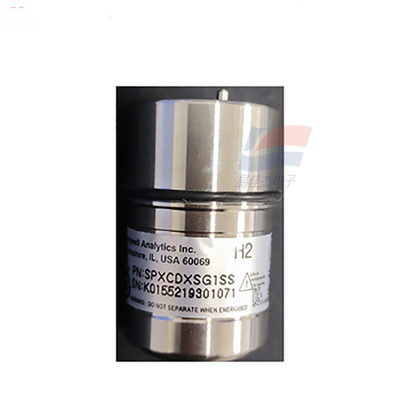

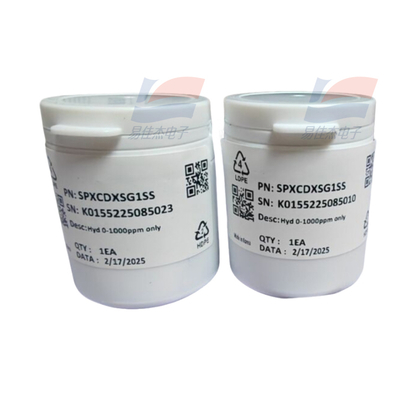

YJJ SPXCDXSG1SS XCD آشکارساز گاز برای ابزارهای تشخیص گاز قابل اشتعال استفاده می شود.

توضیحات محصول:

دتکتور گاز YJJ SPXCDXSG1SS XCD برای ابزارهای تشخیص گازهای قابل اشتعال استفاده می شود

ویژگی ها:

آلارم گاز Sensepoint XCD یک دستگاه ثابت است که در مناطقی که گازهای قابل اشتعال، انفجاری یا سمی وجود دارد نصب می شود و برای تشخیص غلظت گازهای قابل اشتعال، گازهای سمی و اکسیژن در هوا استفاده می شود. آلارم گاز XCD (به معنی "Exceed") تمام مزایای فناوری تشخیص گاز را ادغام می کند و نسخه به روز شده دتکتور گاز ثابت است که به طور گسترده مورد استفاده قرار می گیرد. عملکرد هزینه آن بسیار برتر از هر محصول مشابه موجود است.

اجزای اصلی Sensepoint XCD، مانند سنسورها، فناوری های پیشرفته و استفاده از فناوری مادون قرمز غیر پراکنده (NDIR) را اتخاذ می کنند که تشخیص را دقیق تر می کند و پایداری طولانی مدت بهتری را ارائه می دهد. XCD می تواند به سنسورهای مختلفی از جمله احتراق کاتالیزوری، الکتروشیمیایی و NDIR در یک محفظه مجهز شود و به آن امکان می دهد طیف وسیع تری از گازها و با انواع بیشتری را تشخیص دهد. بنابراین، XCD به طور گسترده در زمینه های صنعتی عمومی مانند نفت، صنایع شیمیایی، متالورژی و تولید کاربرد دارد و همچنین در برخی از محیط های خشن عملکرد خوبی دارد.

Sensepoint XCD دارای یک عملکرد نشانگر وضعیت خودکار است. استفاده از نور پس زمینه سه رنگ، امکان نمایش واضح وضعیت عملکرد آن را از راه دور فراهم می کند:

• هنگامی که هیچ آلارمی وجود ندارد و دستگاه به درستی کار می کند، نور پس زمینه سبز است.

• هنگامی که یک خطا رخ می دهد، نور پس زمینه زرد است.

• هنگامی که یک آلارم فعال می شود، نور پس زمینه قرمز است.

محدوده: 0 - 200 ppm

پلت فرم آشکارساز جهانی

ویژگی های اصلی:

n اندازه گیری دقیق و قابل اعتماد

این سنسور از تعدادی فناوری بسیار موثر (مانند تشخیص ایمنی سنسور ReflexTM، فناوری حسگر مادون قرمز CO2 و CH4) استفاده می کند که دارای دقت بالا، پایداری خوب و طول عمر طولانی است.

n صفحه نمایش واضح و شهودی

این صفحه نمایش یک صفحه نمایش LCD بزرگ را اتخاذ می کند که همزمان غلظت گاز را به صورت دیجیتالی و یک نمودار میله ای همراه با نمایش آیکون های وضعیت غنی و نور پس زمینه چند رنگ نمایش می دهد.

عملیات ساده و سریع است.

عملکرد غیر تهاجمی و غیر قابل جدا شدن در محل با عملکرد کامل. با میله های مغناطیسی کار می کند، برای کالیبراسیون ابزار در محل مناسب است.

محفظه محکم و بادوام است.

محفظه آلیاژ آلومینیوم یا فولاد ضد زنگ، با مقاومت در برابر خوردگی قوی.

n غنی از عملکرد و کاربردی

ساختار خارجی یکسان برای چندین سنسور قابل استفاده است. دارای هزینه های خرید و عملیات کم، طول عمر سنسور طولانی، سه خروجی رله و دو ورودی است که می تواند برای نصب آلارم محلی گسترش یابد. می توان آن را با برنامه های تعمیر و نگهداری تنظیم کرد و دارای عملکرد تشخیص خطا است.

n گواهینامه ضد انفجار کامل

مناسب برای محیط های صنعتی و معدنی مختلف در مناطق خطرناک Zone 1 و Zone 2. گواهینامه هایی را از چندین موسسه بزرگ دریافت کرده است: GB، CCCF، KTL، ATEX، UL، CSA، IEC.

n خروجی های سیگنال متعدد

روش اتصال سیگنال جریان استاندارد صنعتی 4-20mA سه سیم (گزینه Source یا Sink موجود)، که می تواند به کنترلرهای آلارم گاز مختلف یا PLC، DCS، SCADA و سایر سیستم ها متصل شود.

2) هنگامی که فراتر از محدوده عادی است، در طول سرکوب (که می تواند توسط کاربر تنظیم شود) و هنگامی که یک خطا رخ می دهد، سیگنال های جریان مختلف در سطوح مختلف خروجی می شوند و جمع آوری و پردازش داده های سیستم را تسهیل می کنند.

3) سه رله قابل برنامه ریزی برای خروجی و خروجی سیگنال باس Modbus RTU در دسترس هستند که برای الزامات مختلف برنامه مناسب هستند.

n آسان برای نصب

براکت نصب جهانی طراحی شده است و می توان آن را از راه دور نصب کرد و نصب ابزار در محل را راحت و سریع می کند.

n مناسب برای نگهداری

سنسورها و فرستنده ها از طراحی مدولار در داخل استفاده می کنند. تمام اجزای داخل هر ماژول با روش های اتصال و اتصال متصل می شوند و جایگزینی اجزای موجود در محل را بسیار آسان می کند.

مشخصات فنی

آلارم گاز Sensepoint XCD

اصل سنسور

الکتروشیمی (گاز سمی، اکسیژن)

احتراق کاتالیزوری (گاز قابل اشتعال)

فناوری مادون قرمز (گاز قابل اشتعال، CO2)

پارامترهای الکتریکی

منبع تغذیه

16VDC - 32VDC (سیستم 3 سیم)

مصرف برق

220mA

خروجی شبیه سازی

خروجی آنالوگ استاندارد صنعتی 4-20mA

منبع یا Sink را می توان از طریق سوئیچ انتخاب کرد

شرط بیش از حد: 22mA

شرط سرکوب: 2.0 میلی آمپر یا 4.0 میلی آمپر (کاربر می تواند تنظیم کند)

خروجی هنگام بروز خطا: بیشتر از 0.0 میلی آمپر و کمتر از 4.0 میلی آمپر

الزامات کابل کشی

سیم محافظ سه هسته ای (0.5 - 2.5 mm²، معادل 20 - 14 AWG)

خروجی رله

3 رله قابل برنامه ریزی با خروجی (ظرفیت تماس: AC 250V/5A)

ارتباط دیجیتال

خروجی باس RS485 Modbus RTU

حالت نمایش

LCD، با نور پس زمینه سه رنگ (سبز، زرد، قرمز)

پارامترهای اندازه گیری

دقت

± 2% FSD

خطی بودن

± 5% پر

خطای تکرارپذیری

± 2% 6 ماه

طول عمر سنسور

بیش از 5 سال

زمان پاسخ

T90

واحد اندازه گیری

%LEL، %VOL، mg/m3، ppm

پارامترهای مکانیکی

مواد

فرستنده: پوشش پودری آلومینیوم یا فولاد ضد زنگ 316

سنسور: فولاد ضد زنگ 316

نقطه ورود برای خطوط ورودی

M20 یا ¾" NPT

ابعاد شکل

201mm×164mm×99mm

وزن

~1.4 کیلوگرم

الزامات زیست محیطی

فشار کار

90 کیلو پاسکال تا 110 کیلو پاسکال

دمای کار

-40℃ تا 65℃

رطوبت محیطی

پیوسته: 20% - 90% RH (غیر متراکم)

وقفه: 10% - 99% RH (غیر متراکم)

گواهینامه ضد انفجار

GB Exd IIC T4

بین المللی IECEx Ex II 2G EExd IIC T4

ATEXEx II 2G EExd IIC T4

UL & CSA/cULClass I, Div1&2 Groups A,B,C

UL & CSA/cULClass II, Div1&2 Groups E,F,G

KTL (کره)Exd IIC T4

سطح حفاظت

IP66
