YJJ HPSAC3000 010M-D-S دو لوله 1Kpa سنسور فشار ثابت در سیستم های HVAC استفاده می شود

توضیحات محصول:

سنسور فشار جریان ثابت دو لوله YJJ HPSAC3000 010M-D-S 1Kpa در سیستم های HVAC استفاده می شود

ویژگی ها:

عملکرد بالا و دقت زیاد این سنسور را قادر می سازد تا در بسیاری از کاربردها استفاده شود و طراحی جمع و جور و راحت آن برای کاربران تولید بسیار مناسب است.

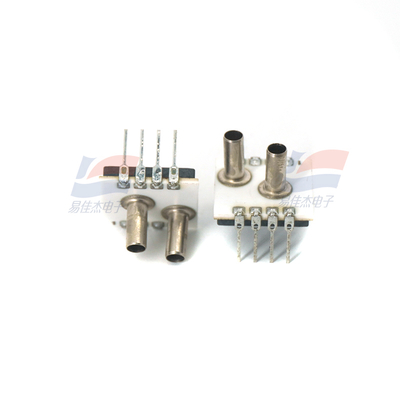

سنسور فشار HPSAC 3000 بر روی یک زیرلایه سرامیکی با ضخامت 1 میلی متر، با یک یا دو لوله فشار نصب می شود. بر روی زیرلایه چاپ شده است

مقاومت های فیلم ضخیم به صورت جداگانه با لیزر پردازش می شوند تا جبران دما و کالیبراسیون نقطه صفر را فراهم کنند. یک مقاومت اضافی بر اساس فردی تنظیم می شود...

محدوده سنسور به گونه ای طراحی شده است که تقویت سنسور و تقویت کننده دیفرانسیل خارجی را فراهم می کند. محیط فشار سازگار برای این سری سنسور

برای خشک کردن هوا یا گازها و مایعات غیر خورنده.

مدل HPSAC 3000 برای تحریک جریان ثابت طراحی شده است. محدوده فشار کل سری از 1 کیلو پاسکال تا 700 کیلو پاسکال است.

ویژگی ها

تحریک جریان ثابت

بسته بندی DIP با کاربری آسان

محدوده جبران وسیع (0 تا 70 درجه سانتیگراد)

کالیبراسیون صفر

کاربرد OEM با عملکرد بالا

کاهنده، ابزار اندازه گیری و پیکربندی نسبی

محدوده فشار از 10 میلی بار تا 7 بار (1 کیلو پاسکال - 700 کیلو پاسکال) کاربرد

ابزار دقیق پزشکی

دستگاه های تنفسی

HVAC (گرمایش، تهویه و تهویه مطبوع) کنترل فرآیند

تشخیص نشت کنترل پنوماتیک

ارتفاع سنج

توضیحات مشخصات

1) فشار بیش از حد به نیروی بیشتری اشاره دارد که بدون آسیب رساندن به عنصر حسگر اعمال می شود.

2) فشار انفجار، فشار بیشتری است که بدون ایجاد نشت یا آسیب به عنصر حسگر اعمال می شود.

3) سیگنال خروجی آنالوگ متناسب با جریان ورودی است.

4) ولتاژ آفست، ولتاژ خروجی در فشار صفر است.

5) محدوده، تفاوت جبری بین محدوده فشار تمام مقیاس و آفست است.

6) خطاهای حرارتی محدوده و آفست، انحراف قابل توجه سیگنال سنسور (محدوده و آفست) را در طول فرآیند جبران، در مقایسه با مقدار در 25 درجه سانتیگراد نشان می دهد.

در مقایسه، محدوده دما از 0 تا 70 درجه سانتیگراد است. برای محدوده فشاری که p ≤ 100 mbar، این پارامتر به عنوان Zmax = 0.5 mV تعریف می شود.

7) تکرارپذیری به عنوان انحراف معمولی سیگنال خروجی پس از 10 چرخه فشار تعریف می شود.

8) غیر خطی بودن به عنوان BFSL (بهترین خط مستقیم) در کل محدوده فشار تعریف می شود که در سمت بالایی قالب در P1 اندازه گیری می شود.

9) سازگاری محیط: در پورت فشار P1: گاز تمیز، خشک و غیر خورنده، مناسب برای سیلیکون، پیرکس، RTV، طلا,

سرامیک Al2O3، رزین اپوکسی، قلع.

10) سازگاری با محیط: در پورت فشار P2: گازهای غیر خورنده برای سیلیکون، پیرکس، RTV، سرامیک Al2O3، رزین اپوکسی و قلع وجود دارد.

یا مایع

مشخصات:
