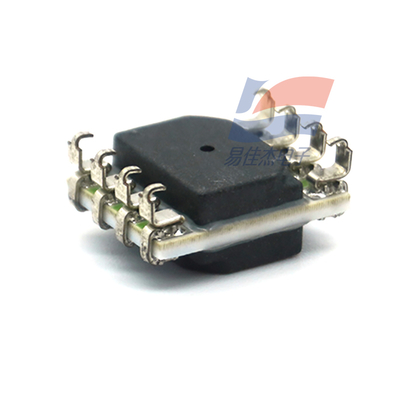

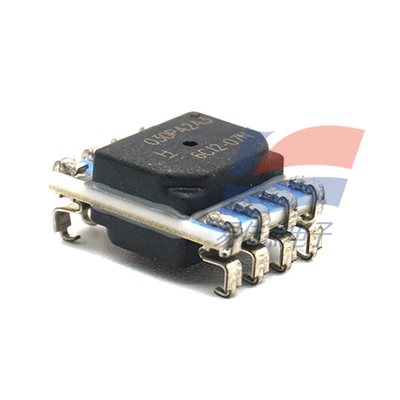

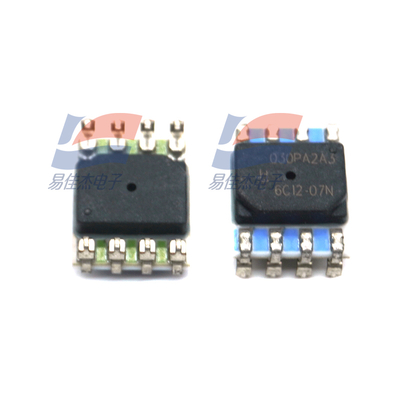

YJJ HSCMRRN001ND2A3 سنسور فشار میکرو HSC با دقت بالا سیلیکون سرامیک سنسور فشار 1 اینچ H2O برای استفاده پزشکی

توضیحات محصول:

سنسور فشار سرامیکی سیلیکونی با دقت بالا YJJ HSCMRRN001ND2A3 میکرو فشار HSC 1 در H2O برای مصارف پزشکی

ویژگی ها:

سری HSC (سرامیک سیلیکونی با دقت بالا) محصولات میکرو فشار TruStability دارای حساسیت بالا و ویژگی های فشار اضافی و فشار ترکیدگی بالا هستند - این سه ویژگی عملکرد به ندرت در یک محصول یافت می شوند. این فناوری می تواند سنسور را بدون تأثیر بر توانایی آن در تشخیص تغییرات بسیار کوچک فشار محافظت کند و همچنین می تواند بر تأثیر برخی عوامل محیطی (مانند دما، رطوبت و غیره) غلبه کند تا دوام را حفظ کند. پارامترهای مشخصات

مقدمه محصول

سری HSC (سرامیک سیلیکونی با دقت بالا) محصولات میکرو فشار TruStability دارای حساسیت بالا و ویژگی های فشار اضافی و فشار ترکیدگی بالا هستند - این سه ویژگی عملکرد به ندرت در یک محصول یافت می شوند. این فناوری می تواند سنسور را بدون تأثیر بر حساسیت تغییرات بسیار کوچک فشار محافظت کند و همچنین می تواند بر تأثیر برخی عوامل محیطی (مانند دما، رطوبت و غیره) غلبه کند تا دوام را حفظ کند.

پس از استفاده طولانی مدت یا در دمای شدید از سنسور میکرو فشار TruStability، این سنسور همچنان از نظر پایداری بهتر از هر محصول سنسور مشابه در صنعت عمل می کند. این سری می تواند نیازهای کالیبراسیون سیستم را به حداقل برساند، عملکرد سیستم را بهینه کند و نیازهای سرویس یا تعویض را در طول عمر سنسور کاهش دهد و به طور موثر از عملکرد عادی سیستم پشتیبانی کند. برای سنسورهای فشار، حفظ پایداری بالا در محدوده میکرو فشار مورد نیاز بسیار دشوار است. معمولاً سنسورهای فشار در شرایط فشار بالا هنگام استفاده در کاربردهای میکرو فشار مستعد آسیب هستند. سنسور میکرو فشار TruStability از فناوری ثبت شده استفاده می کند که حتی در شرایط فشار اضافی نیز پایداری پیشرو در صنعت را حفظ می کند.

این سری جدید سنسورها می توانند فشار را در محدوده میکرو فشار مقیاس کامل مشخص شده (± 2.5 میلی بار تا ± 40 میلی بار [± 1 inH2O تا ± 30 inH2O]) بخوانند و خروجی دیجیتال یا آنالوگ را ارائه دهند و از بسیاری از کاربردهای صنعتی و پزشکی پشتیبانی کنند:

کاربردهای صنعتی HVAC (گرمایش، تهویه و تهویه مطبوع): شامل سیستم های کنترل VAV (حجم هوای متغیر)، فشار استاتیک کانال، تشخیص انسداد فیلتر HVAC، فرستنده های HVAC و کیفیت هوای داخل ساختمان. کاربردهای پزشکی: شامل دستگاه های تنفس مصنوعی، ماشین های بیهوشی، اسپیرومترها، نبولایزرها و کنترل فشار هوای داخل بیمارستان.

Hone پهنای باند خطای کل (TEB) پیشرو در صنعت را ارائه می دهد که جامع ترین، دقیق ترین و معنی دارترین شاخص اندازه گیری است. این امر دقت سنسور را در محدوده دمایی 0 درجه سانتیگراد تا 50 درجه سانتیگراد یا -20 درجه سانتیگراد تا 85 درجه سانتیگراد تضمین می کند و خطاهای سیستم را جبران می کند. بنابراین، مشتریان می توانند به سرعت و به راحتی از سنسور در برنامه ها استفاده کنند و دیگر نیازی به محاسبه خطای کل با جمع کردن خطاهای فردی ندارند. پهنای باند خطای کل سری HSC ± 1% FSS است. پهنای باند خطای کل نه تنها به مشتریان امکان می دهد نیاز به تست و کالیبراسیون سنسورهای جداگانه را از بین ببرند، زمان و فرآیند تولید را بهبود بخشند، دقت و کیفیت سیستم را تضمین کنند، زمان کارکرد سیستم را بهینه کنند، بلکه قابلیت تعویض عالی (از نظر دقت، به حداقل رساندن تغییرات بین دستگاه ها) را نیز تضمین می کند.

ویژگی های سنسورهای فشار از نوع میکرو فشار TruStability:

دقت پیشرو در صنعت، تا ± 0.25% FSS BFSL (خط مستقیم بهترین برازش مقیاس کامل)، کاهش الزامات نرم افزاری برای اصلاح خطاهای سیستم، به حداقل رساندن زمان طراحی سیستم، پشتیبانی از الزامات دقت و گارانتی سیستم، بهینه سازی زمان کارکرد سیستم.

ویژگی های فشار ترکیدگی بالا، تا 415 inH2O (1034 میلی بار) یا بیشتر، که به سنسور امکان می دهد حساسیت بالایی را در تغییرات مختلف محیطی حفظ کند، قادر به اندازه گیری تغییرات بسیار کوچک فشار است و فرآیند طراحی را برای مشتریان ساده می کند.

محدوده فشار کاری بالا، تا 135 inH2O (336 میلی بار) یا بیشتر، که به سنسورهای فشار فوق العاده پایین اجازه می دهد تا به طور مداوم و موثر در محدوده فشار کالیبراسیون کار کنند.

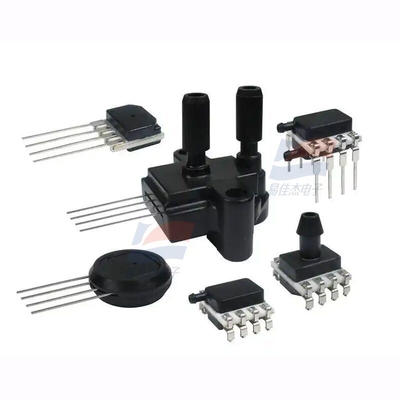

طراحی ماژولار و انعطاف پذیر، با انواع بسته بندی (همچنین دارای پایداری پیشرو در صنعت)، پورت های فشار و اجزای اختیاری، کار ادغام برنامه را برای تولید کنندگان تجهیزات ساده می کند.

پردازش سیگنال روی برد، که به بردهای PCB نیازی به مونتاژ اجزای پردازش سیگنال ندارد، هزینه ها را کاهش می دهد و فرآیند تولید را برای مشتریان ساده می کند. انعطاف پذیری جهت نصب به مشتریان امکان می دهد سنسور را در موقعیت بهینه در سیستم قرار دهند، تأثیر انحراف موقعیت را کاهش می دهد و انعطاف پذیری را در برنامه افزایش می دهد.

عدم حساسیت به لرزش، حساسیت به لرزش های خاص برنامه را در حین تغییرات فشار کاهش می دهد و خطا در خواندن فشار را به حداقل می رساند.

تقویت، جبران و کالیبراسیون یکپارچه به بردهای PCB کاربران اجازه می دهد تا بدون اجزای پردازش سیگنال اضافی کار کنند، اندازه برد PCB را کاهش می دهد و هزینه های مربوط به قطعات (مانند خرید، موجودی، مونتاژ و غیره) را صرفه جویی می کند.

عملکرد تشخیصی داخلی قابلیت اطمینان سیستم را افزایش می دهد.

مصرف برق بسیار کم کمتر از 10 میلی وات (مقدار معمول) مصرف انرژی را کاهش می دهد، عمر باتری را افزایش می دهد و بهره وری انرژی را بهبود می بخشد.

خروجی دیجیتال 14 بیتی سازگار با I2C یا SPI (حداقل وضوح فشار 12 بیتی)، با کاهش نیازهای تبدیل و تعامل مستقیم با ریزپردازنده ها یا میکروکنترلرها، عملکرد را بهبود می بخشد.

همچنین خروجی آنالوگ را ارائه می دهد.

بسته بندی مینیاتوری 10 میلی متر × 10 میلی متر [0.39 اینچ × 0.39 اینچ]، با اندازه بسته بندی بسیار کوچک در مقایسه با سنسورهای فشار قابل نصب روی برد مدار، فضای کمتری را روی برد PCB اشغال می کند و قرار دادن آن را روی بردهای PCB با تراکم بالا یا دستگاه های کوچک تسهیل می کند.

کالیبراسیون سفارشی موجود: به بردهای PCB اجازه می دهد تا بدون اجزای پردازش سیگنال اضافی کار کنند، اندازه برد PCB را کاهش می دهد و هزینه های مربوط به قطعات (مانند خرید، موجودی، مونتاژ و غیره) را صرفه جویی می کند.

خروجی آنالوگ نسبت؛ همچنین خروجی دیجیتال 14 بیتی سازگار با I2C یا SPI (حداقل وضوح فشار 12 بیتی) را ارائه می دهد.

مطابق با استانداردهای RoHS

محافظت شده توسط چندین پتنت جهانی

این سری سنسورها خط تولید سنسور فشار کم فشار TruStability منتشر شده در سال 2009 (60 میلی بار تا 10 بار [1 psi تا 150 psi]) و خط تولید سنسور فشار غیر جبران شده/غیر تقویت شده منتشر شده در ژوئیه 2011 (60 میلی بار تا 10 بار [1 psi تا 150 psi]) را گسترش می دهد.

زمینه های کاربرد بالقوه

پزشکی:

● تجهیزات تنفسی

● آنالایزر خون

● تجهیزات دیالیز

● اکسیژن ساز

● دستگاه تنفس مصنوعی

● دستگاه آپنه خواب

● دستگاه بیهوشی

● دستگاه سنجش عملکرد ریه

● نبولایزر

● کنترل فشار هوای داخل بیمارستان

صنعتی:

● سیستم کنترل VAV (حجم هوای متغیر)

● فشار استاتیک کانال هوا

● ابزار جریان گاز

● مانیتور جریان گاز

● کروماتوگراف گازی

● کنترل کننده پنوماتیک

● فشار سنج

● ابزار کالیبراسیون جریان

● علوم زیستی

● آشکارساز انسداد فیلتر HVAC (گرمایش، تهویه و تهویه مطبوع)

● فرستنده HVAC

● کیفیت هوای داخل ساختمان

مشخصات:
