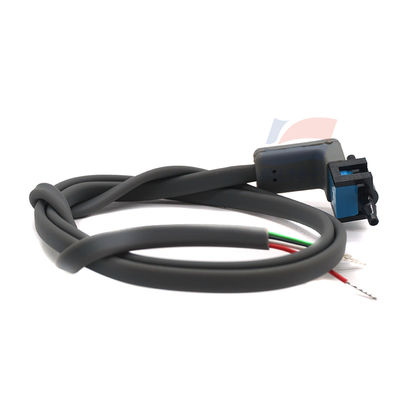

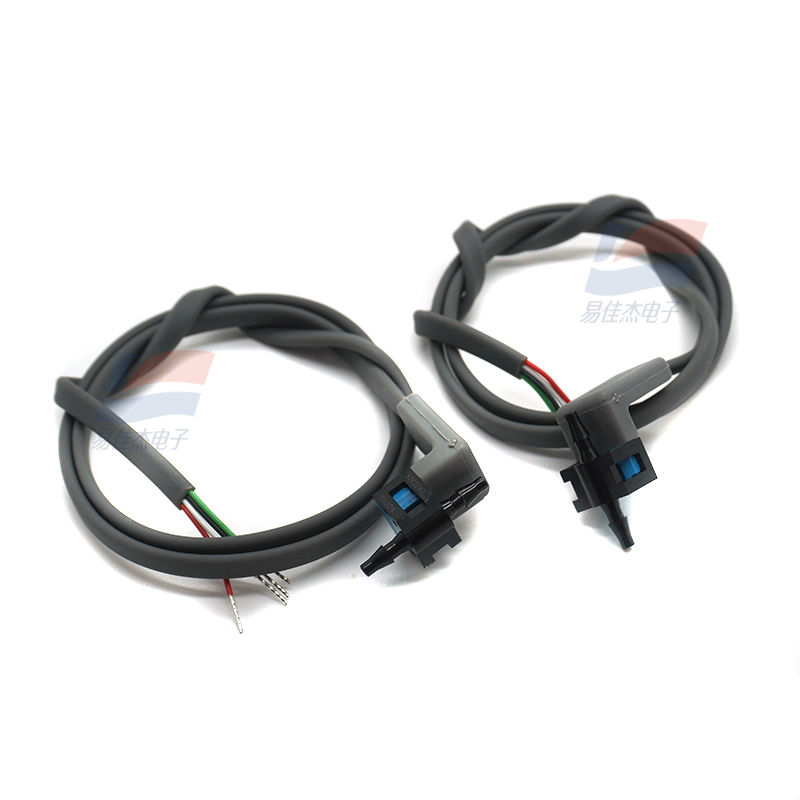

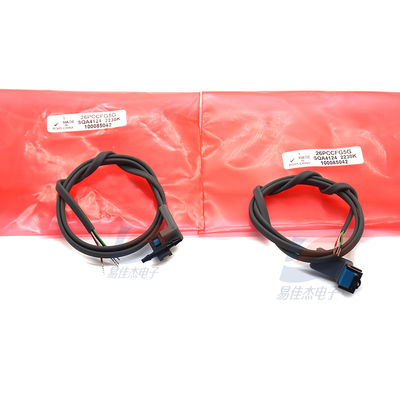

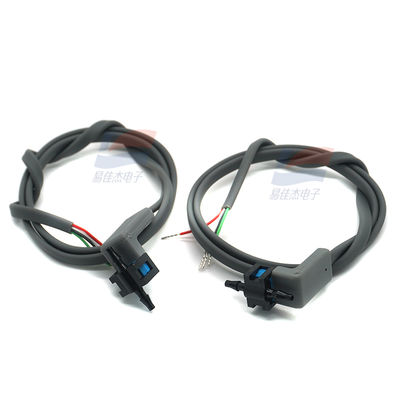

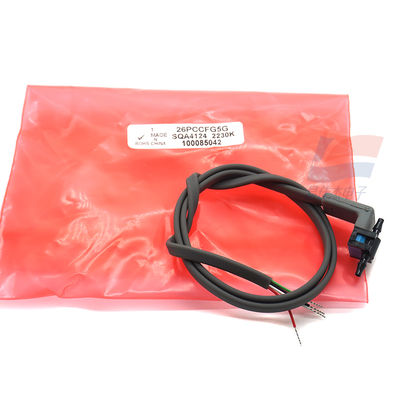

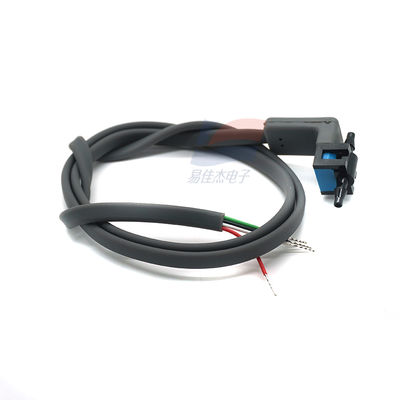

26PCCFG5G سنسورهای فشار نصب هیئت مدیره بسته DIP از طریق سوراخ

سنسورهای فشار نصب شده روی برد 26PCCFG5G، بسته DIP، سوراخ‌دار

سنسورهای جریان عبوری فشار پایین مینیاتوری
سری 26PC سنسورهای جریان عبوری فشار پایین مینیاتوری دارای فناوری حسگری اثبات‌شده‌ای هستند که از یک عنصر حسگر ریزماشین‌کاری شده پیزورزیستیو تخصصی استفاده می‌کند تا عملکرد، قابلیت اطمینان و دقت بالایی را ارائه دهد.
هر سنسور شامل چهار عنصر پیزورزیستیو فعال در پیکربندی پل وتستون است. هنگامی که فشار اعمال می‌شود،
مقاومت تغییر می‌کند و یک سیگنال خروجی بر حسب میلی‌ولت متناسب با فشار ورودی ارائه می‌دهد.
طراحی مدار پل وتستون بدون تقویت، جبران‌شده و کم‌مصرف، محدوده حسگری 1 psi تا 100 psi را ارائه می‌دهد
در انواع مختلفی از انواع پورت فشار و پیکربندی‌های ترمینال. خروجی میلی‌ولت هم در ولتاژ منفی و هم در ولتاژ مثبت موجود است.
از www.honeywell.com/sensing دیدن کنید تا نقشه‌های CAD سه‌بعدی را در قالب‌های IGES و STEP و نقشه‌های دوبعدی را در قالب PDF دانلود کنید.
این سنسورها برای استفاده با رسانه‌های سازگار با پلاستیک‌ها و مهر و موم‌های رسانه‌ای مشخص‌شده در راهنمای نام‌گذاری و سفارش (به شکل 2 مراجعه کنید) در نظر گرفته شده‌اند. (نقاشی‌های دوبعدی همچنین اطلاعاتی در مورد مواد محفظه پلاستیکی و پورت ارائه می‌دهند.) آنها مطابق با استانداردهای ISO 9001 طراحی و تولید شده‌اند.
مشخصات:
نوع خروجی
آنالوگ
سبک نصب
سوراخ‌دار

نوع پورت
