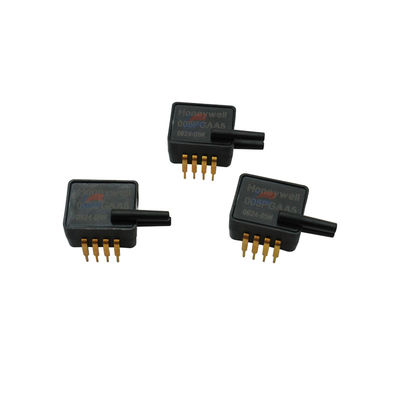

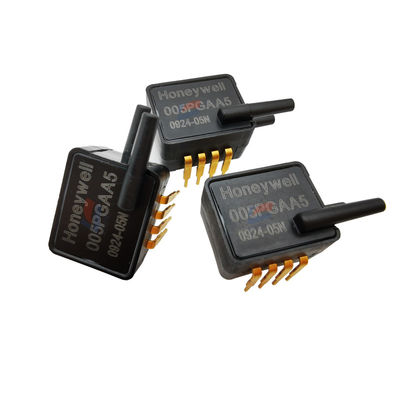

حسگر فشار ASDXRRX005PGAA5 ((ASDX005D44R) برای ابزار جریان گاز

                                سنسور فشار ASDXRRX005PGAA5(ASDX005D44R) برای ابزار دقیق جریان گاز

بررسی اجمالی محصول:

سری ASDX نوعی سنسور فشار سیلیکونی است که رابط های دیجیتال I2C یا SPI را برای خواندن فشار در محدوده فشار و دمای مشخص شده ارائه می دهد. این سنسور به طور کامل کالیبره شده است و جبران دما برای آفست سنسور، حساسیت، اثر دما و غیر خطی بودن با استفاده از مدار مجتمع مخصوص برنامه (ASIC) روی برد انجام می شود. مقدار خروجی کالیبره شده فشار تقریباً در 1 کیلوهرتز به روز می شود. ASDX استاندارد در محدوده دمایی 0 درجه سانتیگراد تا 85 درجه سانتیگراد (32 درجه فارنهایت تا 185 درجه فارنهایت) کالیبره می شود.

ویژگی ها:

• دارای خروجی آنالوگ 12 بیتی ریتومتریک است.
• با شرطی سازی ASIC دقیق، عملکرد خوبی در محدوده دمایی 0 درجه سانتیگراد تا 85 درجه سانتیگراد (32 درجه فارنهایت تا 185 درجه فارنهایت) دارد.
• از سه نوع اندازه گیری فشار پشتیبانی می کند: مطلق، تفاضلی و گیج.
• محدوده فشار وسیع است و این مدل می تواند 0 تا 5 psi (0 تا 3.52 متر H2O) را اندازه گیری کند.
• می تواند با منبع تغذیه تکی 3.3 Vdc یا 5.0 Vdc کار کند.
• باند خطای کل حداکثر در ±2.0٪ از محدوده کامل است.
• با استانداردهای RoHS مطابقت دارد.

انواع اندازه گیری فشار:

• نوع مطلق: دارای مرجع خلاء داخلی است و مقدار خروجی متناسب با فشار مطلق است.
• نوع تفاضلی: فشار را می توان به هر دو طرف دیافراگم حسگر اعمال کرد.
• نوع گیج: با فشار اتمسفر مرجع می شود و خروجی متناسب با تغییر فشار اتمسفر را ارائه می دهد.

سناریوهای کاربردی:

• کالیبراتورهای جریان.
• مانیتورهای تهویه و جریان هوا.
• ابزار دقیق جریان گاز.
• تجهیزات مانیتورینگ و درمان آپنه خواب.
• فشارسنجی.
• کنترل های پنوماتیک.
• سیستم های HVAC.
